Пьезоэлектричество (от греч. piézo — давлю и электричество), явления возникновения поляризации диэлектрика под действием механических напряжений (прямой пьезоэлектрический эффект) и возникновения механических деформаций под действием электрического поля (обратный пьезоэлектрический эффект). Прямой и обратный пьезоэлектрический эффекты наблюдаются в одних и тех же кристаллах — пьезоэлектриках. Первое подробное исследование пьезоэлектрических эффектов сделано в 1880 братьями Ж. и Пьезоэлектричество Кюри на кристалле кварца. В дальнейшем пьезоэлектрические свойства были обнаружены более чем у 1500 веществ, из которых широко используются сегнетова соль, титанат бария и др. (см. Пьезоэлектрические материалы).

Пьезоэлектрические свойства кристаллов связаны с их структурой. Ими обладают все пироэлектрики (спонтанно поляризованные диэлектрики). При механической деформации пироэлектрика меняется величина его спонтанной поляризации, что и наблюдается как прямой пьезоэлектрический эффект. Пьезоэлектрические эффекты наблюдаются также в некоторых непироэлектриках (например, у кварца). Справедливо общее утверждение: кристаллы, обладающие центром симметрии, не могут быть пьезоэлектриками. Это объясняется тем, что при деформации кристалла центр симметрии сохраняется, а при наличии центра симметрии не может быть поляризации (рис. 1, 2). Наличие других элементов симметрии (оси, плоскости симметрии) может «запрещать» появление поляризации в определённых направлениях или при некоторых определённых деформациях (см. Симметрия кристаллов).

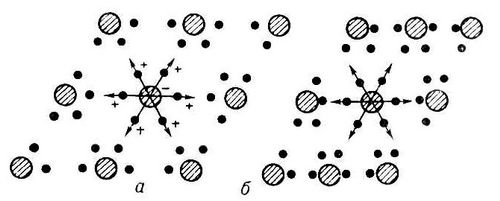

Рис. 1. а — плоская модель кристалла, не имеющего центра симметрии; центры тяжести положительных и отрицательных зарядов совпадают, стрелки изображают отдельные электрические дипольные моменты одной группы зарядов; б — тот же крисстал, подвергнутый сжатию, при котором изменяются длины связей между зарядами каждой группы, но не углы между ними; горизонтальная стрелка слева — суммарный электрический дипольный момент одной группы зарядов.

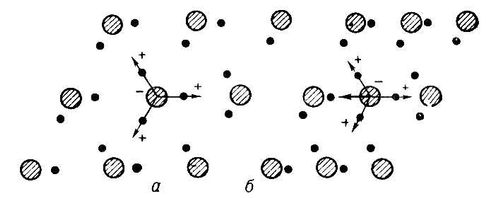

Рис. 2. а — плоская модель кристалла, обладающего центром симметрии; б — тот же кристалл, подвергнутый сжатию.

Количественными характеристиками Пьезоэлектричество в данном кристалле является совокупность пьезоконстант и пьезомодулей — коэффициент пропорциональности между электрическими величинами (напряжённость электрического поля Е, поляризация P) и механическими величинами (механические напряжения s, относительные деформации u). Например, P = ds. Коэффициент d и есть одна из пьезоконстант. Т. к. произвольное механическое напряжение может быть представлено как совокупность 6 независимых напряжений, а вектор поляризации P имеет 3 независимых компоненты, то в общем случае может быть 18 разных пьезоконстант d. Однако симметрия кристалла ограничивает число независимых и отличных от нуля пьезоконстант. Величина d зависит от условий опыта, а именно: она имеет одно значение d, если заряд на обкладках конденсатора (рис. 3) поддерживать равным нулю, и другое значение d', если обкладки конденсатора закорочены, т. е. Е = 0. Поэтому соотношение P = ds целесообразно записывать, например, в виде: P = d's + cЕ. Величины d и d' связаны соотношением d’= de, где e — диэлектрическая проницаемость кристалла.

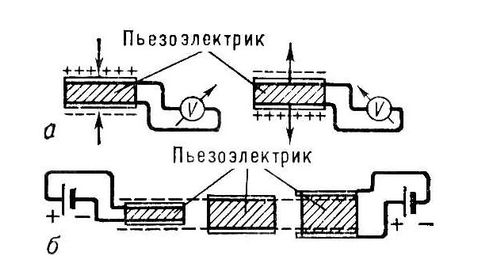

Рис. 3. а — прямой пьезоэлектрический эффект; сжатие или растяжение пьезоэлектрической пластины приводит к возникновению разности потенциалов; б — обратный пьезоэлектрический эффект; в зависимости от знака разности потенциалов, приложенной к пьезоэлектрической пластинке, она сжимается или растягивается.

  Пьезоконстантами называются также коэффициенты r, g, h в соотношениях P = ru + c’Е, u = S's + hP, u = S's + hE и т.п. Все пьезоконстанты d, r, g, h связаны друг с другом, так что при описании пьезоэлектрических свойств кристалла можно ограничиться только одной, например d. Характерная величина пьезоконстанты d в системе СГСЭ составляет для кварца 3×10^—8. Существенно больших величин могут достигать пьезоконстанты сегнетоэлектриков, что связано с их высокой диэлектрической проницаемостью и доменной структурой, которая может перестраиваться при деформации.

  Пьезоэлектрики широко применяют в технике, акустике, радиофизике и т.д. Их применение основано на преобразовании электрических сигналов в механические и наоборот. Пьезоэлектрики используются в резонаторах, входящих в состав генераторов (см. Кварцевый генератор), фильтров, различного рода преобразователей и датчиков.



  Лит.: Кэдп У., Пьезоэлектричество и его практическое применение, пер. с англ., М. , 1949; Мэзон У., Пьезоэлектрические кристаллы и их применение в ультраакустике, пер. с англ. , М., 1952; Берлинкур [и др.], Пьезоэлектрические и пьезомагнитные материалы и их применение в преобразователях, в кн.: Физическая акустика, под ред. У. Мэзона, пер. с англ., т. 1, ч. А, М., 1966.

  А. Пьезоэлектричество Леванюк. Д. Г. Санников.
