Сегнетоэлектрики, кристаллические диэлектрики, обладающие в определённом интервале температур спонтанной (самопроизвольной) поляризацией, которая существенно изменяется под влиянием внешних воздействий. Электрические свойства Сегнетоэлектрики во многом подобны магнитным свойствам ферромагнетиков (отсюда название ферроэлектрики, принятое в зарубежной литературе). К числу наиболее исследованных и используемых на практике Сегнетоэлектрики относятся титанат бария, сегнетова соль (давшая название всей группе кристаллов), триглицинсульфат, дигидрофосфат калия и др. (см. табл.). Известно несколько сотен Сегнетоэлектрики

  Наличие спонтанной поляризации, т. е. электрического дипольного момента в отсутствии электрического поля, — отличительная особенность более широкого класса диэлектриков, называется пироэлектриками. В отличие от других пироэлектриков, монокристаллические Сегнетоэлектрики «податливы» по отношению к внешним воздействиям: величина и направление спонтанной поляризации могут сравнительно легко изменяться под действием электрического поля, упругих напряжений, при изменении температуры. Это обусловливает большое разнообразие эффектов, наблюдающихся в Сегнетоэлектрики Для других пироэлектриков изменение направления поляризации затруднено, т. к. требует радикальной перестройки структуры кристалла (рис. 1). Электрические поля, которые могли бы осуществить такую перестройку в пироэлектриках, существенно выше пробивных полей (см. Пробой диэлектриков). В отличие от других пироэлектриков, спонтанная поляризация Сегнетоэлектрики связана с небольшими смещениями ионов по отношению к их положениям в неполяризованном кристалле (рис. 2).

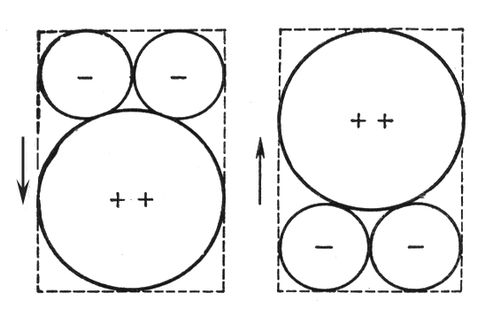

Рис. 1. Схематическое изображение элементарной ячейки пироэлектрика. Стрелки указывают направления электрических дипольных моментов. Сегнетоэлектрики.

Рис. 1. Схематическое изображение элементарной ячейки пироэлектрика. Стрелки указывают направления электрических дипольных моментов.

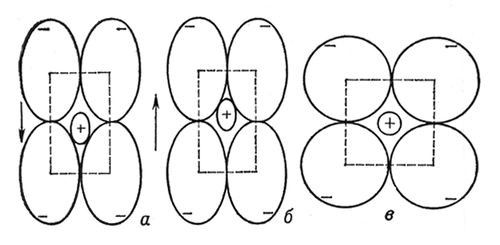

Рис. 2. Схематическое изображение элементарной ячейки сегнетоэлектрика в полярной фазе (а и б) и в неполярной фазе (в); стрелки указывают направление электрических дипольных моментов. Сегнетоэлектрики.

Рис. 2. Схематическое изображение элементарной ячейки сегнетоэлектрика в полярной фазе (а и б) и в неполярной фазе (в); стрелки указывают направление электрических дипольных моментов.

  Обычно Сегнетоэлектрики не являются однородно поляризованными, а состоят из доменов (рис. 3) — областей с различными направлениями спонтанной поляризации, так что при отсутствии внешних воздействий суммарный электрический дипольный момент P образца практически равен нулю. Рис. 4 поясняет причину образования доменов в идеальном кристалле. Электрическое поле, созданное спонтанной поляризацией одной части образца, воздействует на поляризацию другой части так, что энергетически выгоднее противоположная поляризация этих двух частей. Равновесная доменная структура Сегнетоэлектрики определяется балансом между уменьшением энергии электростатического взаимодействия доменов при разбиении кристалла на домены и увеличением энергии от образования новых доменных границ, обладающих избыточной энергией. Число различных доменов и взаимная ориентация спонтанной поляризации в них определяются симметрией кристалла. Конфигурация доменов зависит от размеров и формы образца, на неё влияет характер распределения по образцу дефектов в кристаллах, внутренних напряжений и др. неоднородностей, неизбежно присутствующих в реальных кристаллах.

Рис. 3. Микрофотография дом<span class=accented>е</span>нов сегнетовой соли, полученная с использованием поляризованного света. Тёмные и светлые области отвечают дом<span class=accented>е</span>нам с противоположными направлениями спонтанной поляризации. Сегнетоэлектрики.

Рис. 3. Микрофотография доменов сегнетовой соли, полученная с использованием поляризованного света. Тёмные и светлые области отвечают доменам с противоположными направлениями спонтанной поляризации.

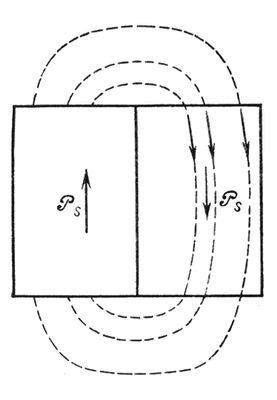

Рис. 4. Взаимодействие электрического поля Е одной части образца со спонтанной поляризацией другой его части. Сегнетоэлектрики.

Рис. 4. Взаимодействие электрического поля Е одной части образца со спонтанной поляризацией другой его части.

  Наличие доменов существенно сказывается на свойствах Сегнетоэлектрики Под действием электрического поля доменные границы смещаются так, что объёмы доменов, поляризованных по полю, увеличиваются за счёт объёмов доменов, поляризованных против поля. Доменные границы обычно «закреплены» на дефектах и неоднородностях в кристалле, и необходимы электрического поля достаточной величины, чтобы их перемещать по образцу. В сильном поле образец целиком поляризуется по полю — становится однодомённым. После выключения поля в течение длительного времени образец остаётся поляризованным. Необходимо достаточно сильное электрическое поле противоположного направления, называется коэрцитивным, чтобы суммарные объёмы доменов противоположного знака сравнялись. В сильном поле происходит полная переполяризация образца. Зависимость поляризации P образца от напряжённости электрического поля Е нелинейна и имеет вид петли гистерезиса.

Сильное изменение поляризации образца под действием электрического поля за счёт смещения доменных границ обусловливает тот факт, что диэлектрическая проницаемость e многодомéнного Сегнетоэлектрики больше, чем однодомённого. Значение e тем больше, чем слабее закреплены доменные границы на дефектах и на поверхности кристалла. Величина e в Сегнетоэлектрики существенно зависит от напряжённости электрического поля, т. е. Сегнетоэлектрики обладают нелинейными свойствами.

Характеристики некоторых сегнетоэлектриков

Кристалл

Формула

Точка Кюри
Tc, °С

Максимальная спонтанная поляризация Ps, мкк×см-2

Точечные группы симметрии*

неполярная фаза

полярная фаза

Титанат бария

Сегнетова соль

Триглицинсульфат

Дигидрофосфат калия

Дидейтерофосфат калия

Фторбериллат аммония

Молибдат гадолиния

Ниобат лития

Титанат висмута

BaTiO3

KNaC4H4O6×2О

(NH2CH2COOH)3×H2SO4

KH2PO4

KD2PO4

(NH4)2BeF4

Cd2(MoO4)3

LiNbO3

Bi4Ti3O12

133

—18; 24

49

—150

—51

—97

159

1210

675

25

0,25

2,8

5,1

6,1

0,15

0,18

50

m3m

222

2m

42m

42m

mmm

42m

3m

4/mmm

4mm

2

2

mm2

mm2

mm2

mm2

3m

m

  * Обозначения групп симметрии см. в ст. Симметрия кристаллов.



  При нагревании Сегнетоэлектрики спонтанная поляризация, как правило, исчезает при определённой температуре Тс, называется точкой Кюри, т. е. происходит фазовый переход Сегнетоэлектрики из состояния со спонтанной поляризацией (полярная фаза) в состояние, в котором спонтанная поляризация отсутствует (неполярная фаза). Фазовый переход в Сегнетоэлектрики состоит в перестройке структуры кристалла (в отличие от магнетиков). В разных Сегнетоэлектрики Тс сильно различаются (см. табл.).

  Величина спонтанной поляризации Psобычно сильно изменяется с температурой вблизи фазового перехода. Она исчезает в самой точке Кюри Тс либо скачком (фазовый переход 1-го рода, например в титанате бария), либо плавно уменьшаясь (фазовый переход 2-го рода, например в сегнетовой соли). Существенную температурную зависимость, как в полярной, так и в неполярной фазах, испытывает диэлектрическую проницаемость e, а также некоторые из упругих, пьезоэлектрических и др. констант Сегнетоэлектрики Резкий рост e с приближением к точке Кюри (рис. 5) связан с увеличением «податливости» кристалла по отношению к изменению поляризации, т. е. к тем смещениям ионов, которые приводят к изменению структуры при фазовом переходе.

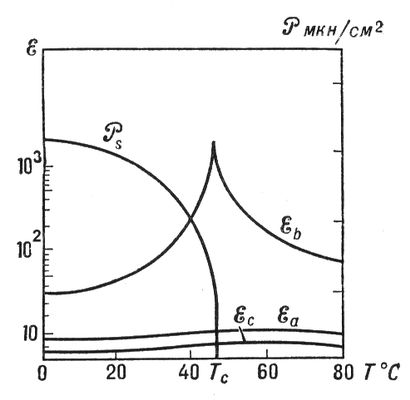

Рис. 5. Зависимость P<sub>s</sub>(T) и E(Т) для триглицинсульфата. Индексы а, b, с соответствуют направлению вдоль трёх кристаллографических осей. Спонтанная поляризация возникает вдоль оси b. Сегнетоэлектрики.

Рис. 5. Зависимость Ps(T) и E(Т) для триглицинсульфата. Индексы а, b, с соответствуют направлению вдоль трёх кристаллографических осей. Спонтанная поляризация возникает вдоль оси b.

  Возникновение поляризации при переходе Сегнетоэлектрики в полярную фазу может быть вызвано либо смещением ионов (фазовый переход типа смещения, например в титанате бария, рис. 2), либо упорядочением ориентации электрических диполей, существовавших и в неполярной фазе (фазовый переход типа порядок — беспорядок, например в дигидрофосфате калия). В некоторых Сегнетоэлектрики спонтанная поляризация может возникать как вторичный эффект, сопровождающий перестройку структуры кристалла, не связанную непосредственно с поляризацией. Такие Сегнетоэлектрики, называются несобственными (например, молибдат гадолиния), обладают рядом особенностей: e слабо зависит от Т, в точке Кюри значение e невелико, и др.

  В области фазового перехода наблюдаются изменения и в фононном спектре кристалла (см. Колебания кристаллической решётки). Они наиболее четко выражены для переходов типа смещения. Частота одного из оптических колебаний кристаллической решётки существенно падает при приближении к Тс, особенно, если этот фазовый переход 2-го рода.

  Все Сегнетоэлектрики в полярной фазе являются пьезоэлектриками (см. Пьезоэлектричество). Пьезоэлектрические постоянные Сегнетоэлектрики могут иметь сравнительно с другими пьезоэлектриками большие значения, что связано с большими величинами e. Большие значения имеют также пироэлектрические постоянные Сегнетоэлектрики из-за сильной зависимости Ps (T).

Сегнетоэлектрическими свойствами обладают некоторые полупроводники и магнитоупорядоченные вещества. Сочетание различных свойств приводит к новым эффектам, например магнитоэлектрическим. В некоторых диэлектриках при фазовом переходе с изменением кристаллической структуры спонтанная поляризация не возникает, но наблюдаются, однако, диэлектрической аномалии, сходные с аномалиями при сегнетоэлектрических переходах: заметное изменение e, а также двойные петли гистерезиса. Такие диэлектрики часто называются антисегнетоэлектриками, хотя наблюдаемые свойства, как правило, не связаны с исторически возникшими представлениями об антипараллельных дипольных структурах.

  Сегнетоэлектрические материалы (монокристаллы, керамика, плёнки) широко применяются в технике и в научном эксперименте. Благодаря большим значениям e их используют в качестве материала для конденсаторов высокой удельной ёмкости. Большие значения пьезоэлектрических констант обусловливают применение Сегнетоэлектрики в качестве пьезоэлектрических материалов в приёмниках и излучателях ультразвука, в преобразователях звуковых сигналов в электрические и наоборот, в датчиках давления и др. Резкое изменение сопротивления вблизи температуры фазового перехода в некоторых Сегнетоэлектрики используется в позисторах для контроля и измерения температуры. Сильная температурная зависимость спонтанной поляризации (большая величина пироэлектрические константы) позволяет применять Сегнетоэлектрики в приёмниках электромагнитных излучений переменной интенсивности в широком диапазоне длин волн (от видимого до субмиллиметрового). Благодаря сильной зависимости e от электрического поля Сегнетоэлектрики используют в нелинейных конденсаторах (варикондах), которые нашли применение в системах автоматики, контроля и управления. Зависимость показателя преломления от поля обусловливает использование Сегнетоэлектрики в качестве электрооптических материалов в приборах и устройствах управления световыми пучками, включая визуализацию инфракрасного изображения. Перспективно применение Сегнетоэлектрики в устройствах памяти вычислительных машин, дистанционного контроля и измерения температуры и др.



  Лит.: Иона Ф., Ширане Д., Сегнетоэлектрические кристаллы, пер. с англ., М., 1965; Фейнман Р., Лэйтон Р., Сэндс М., Фейнмановские лекции по физике, [пер. с англ.], т. 5, М., 1966; Сегнетоэлектрики и антисегнетоэлектрики, Л., 1971; Жёлудев И. Сегнетоэлектрики, Основы сегнетоэлектричества, М., 1973.

  А. П. Леванюк, Д. Г. Санников.
