Разрывная машина испытательная, служит для определения механических свойств материалов, а также для испытаний деталей, сборочных единиц и изделий путём повреждения или разрушения. Разрывная машина имеет нагружающее устройство и измерительные приборы. По виду нагружающего устройства Разрывная машина разделяются на Разрывная машина с гидравлическим и механическим (рычажным, однои многошпиндельным) нагружающим устройством. Для испытания упругих материалов (металлы, древесина, резина, полимеры, ткани и др.) применяют Разрывная машина с одной или несколькими постоянными скоростями деформирования, а для испытания хрупких материалов — Разрывная машина с постоянной скоростью нагружения. По направлению растягивающего усилия Разрывная машина делятся на вертикальные и горизонтальные. Нагружающее устройство (механическое или гидравлическое) обеспечивает повторные циклические нагрузки. Измерительные приборы регистрируют усилия и деформации на различных стадиях испытаний. Приборы для измерения усилия могут быть механическими (рычажными, рычажно-маятниковыми, пружинными) и гидравлическими. Использование электронных схем позволяет автоматически воспроизводить заданный режим испытаний. Разрывная машина для испытания материалов при температуре, отличной от нормальной, снабжены печами и криокамерами (для охлаждения образца), Разрывная машина, на которых можно проводить испытания не только на растяжение, но и на сжатие, изгиб, ползучесть, длительную прочность и релаксацию, называются универсальными (кинематическая схема советской универсальной Разрывная машина Р-5 приведена на рис.). Такие Разрывная машина имеют диаграммный аппарат, записывающий процесс в координатах «нагрузка — деформация», «нагрузка — время», «деформация — время». Запись деформации производится от подвижного захвата или от тензометра, установленного на образце. Предельное усилие нагружающих устройств Разрывная машина для неметаллов — 105н (104кгс), для металлов — 5·105н (5·104кгс), для изделий — более 3·107 н (3·106кгс). Погрешности показаний приборов для измерения усилия ± 1%, а погрешность записи на диаграммном аппарате ±2%. См. также Усталости предел металлов.

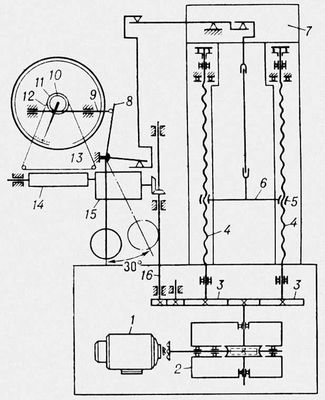

Кинематическая схема разрывной машины Р-5: 1 — электродвигатель; 2 — силовой редуктор; 3 — цилиндрические шестерни; 4 — вращающиеся винты; 5 — гайки подвижной траверсы; 6 — подвижная траверса; 7 — неподвижная траверса; 8 — поводок; 9 — рейка; 10 — шестерня реечной передачи; 11 — шкив; 12 — тросик; 13 — перо; 14 — барабан лентопротяжного механизма; 15 — редуктор масштаба записи; 16 — валик. Разрывная машина.

Кинематическая схема разрывной машины Р-5: 1 — электродвигатель; 2 — силовой редуктор; 3 — цилиндрические шестерни; 4 — вращающиеся винты; 5 — гайки подвижной траверсы; 6 — подвижная траверса; 7 — неподвижная траверса; 8 — поводок; 9 — рейка; 10 — шестерня реечной передачи; 11 — шкив; 12 — тросик; 13 — перо; 14 — барабан лентопротяжного механизма; 15 — редуктор масштаба записи; 16 — валик.



  Лит.: см. при ст. Механические свойства материалов.
