Самопишущий прибор измерительный, регистрирующий измерительный прибор, в котором предусмотрена запись показаний в форме диаграммы. Самопишущий прибор применяют для регистрации одной или нескольких физических величин (напряжения, тока, сопротивления, усилия, температуры, влажности, перемещения, расхода и т. д.) как функции времени или (реже) другой физической величины (см. Регистрация автоматическая). Простейший Самопишущий прибор представляет собой измерительный прибор, к подвижной части которого присоединён пишущий элемент (ПЭ) — перо, карандаш, капиллярная трубка и т. д., оставляющий след на движущемся носителе записи (чаще всего на бумажной ленте). Различают Самопишущий прибор для дискретной записи (точками, штрихами или другими знаками) и для непрерывной записи (в виде некоторой линии). Для одновременной регистрации нескольких величин, изменяющихся во времени, Самопишущий прибор оснащают соответствующим числом ПЭ и широким ленточным носителем записи (со шкалами измеряемых величин по ширине и шкалой времени по длине ленты). При этом результаты измерений разных величин записываются различными знаками либо отметками разных цветов. Перемещение ленты во времени может иметь шагообразный характер; получающаяся в этом случае запись обладает дискретностью в двух измерениях: по шкале значений и во времени. Существует множество разнообразных систем Самопишущий прибор, различающихся способом записи, механизмом, конструктивным исполнением, числом регистрируемых параметров и т. д. (рис. 1—3). Наиболее известные Самопишущий прибор — самопишущие вольтметры, ваттметры, автоматические потенциометры, светолучевые осциллографы, термографы, барографы и др. С развитием цифровых методов измерений и применением ЭВМ для обработки полученных результатов предпочтение отдаётся цифровым печатающим измерительным приборам, имеющим измерительные преобразователи электрических и неэлектрических величин в информацию, представленную в цифровой форме. Выпускают Самопишущий прибор стационарные (щитовые) и переносные.

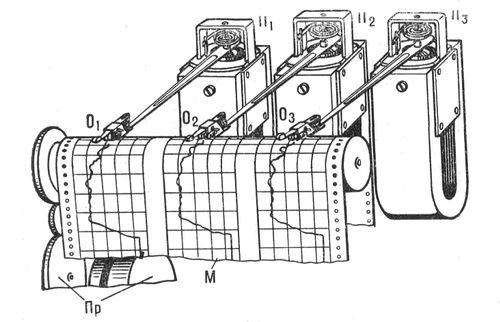

Рис. 1. Самопишущий прибор для непрерывной регистрации трёх напряжений или токов в трёхфазной сети (например, при аварии): П — магнитоэлектрические преобразователи (вольтметры, амперметры); О — пишущие элементы; М — носитель записи (диаграммная бумага); Пр — привод носителя записи. Самопишущий прибор.

Рис. 1. Самопишущий прибор для непрерывной регистрации трёх напряжений или токов в трёхфазной сети (например, при аварии): П — магнитоэлектрические преобразователи (вольтметры, амперметры); О — пишущие элементы; М — носитель записи (диаграммная бумага); Пр — привод носителя записи.

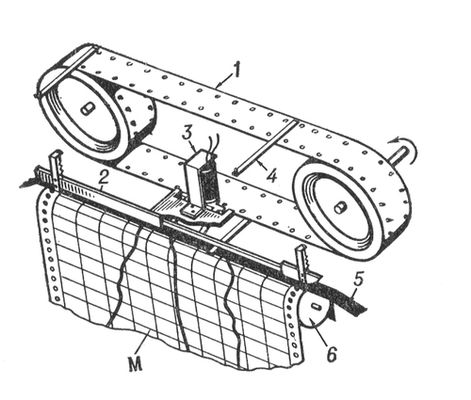

Рис. 2. Самопишущий прибор с развёртывающим преобразованием: 1 — лента со штифтами 4, выполняющая развёртку шкалы измерения; 2 — печатающая планка; 3 — электромагнит; 5 — красящая лента; 6 — привод носителя записи; М — носитель записи. Запись точечная: на рисунке отдельные точки сливаются в непрерывную линию. Самопишущий прибор.

Рис. 2. Самопишущий прибор с развёртывающим преобразованием: 1 — лента со штифтами 4, выполняющая развёртку шкалы измерения; 2 — печатающая планка; 3 — электромагнит; 5 — красящая лента; 6 — привод носителя записи; М — носитель записи. Запись точечная: на рисунке отдельные точки сливаются в непрерывную линию.

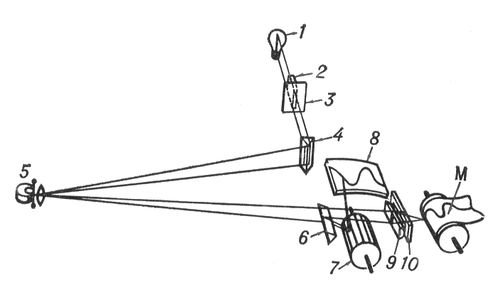

Рис. 3. Принципиальная схема одноканального светолучевого осциллографа: 1 — источник света; 2 — конденсор; 3 — щелевая диафрагма; 4 — призма; 5 — магнитоэлектрический вибратор; 6 — призма; 7 — зеркальный барабан; 8 —экран визуального наблюдения (матовое стекло); 9 — цилиндрическая линза; 10 — щелевая диафрагма: М — светочувствительная бумага (носитель записи). Самопишущий прибор.

Рис. 3. Принципиальная схема одноканального светолучевого осциллографа: 1 — источник света; 2 — конденсор; 3 — щелевая диафрагма; 4 — призма; 5 — магнитоэлектрический вибратор; 6 — призма; 7 — зеркальный барабан; 8 —экран визуального наблюдения (матовое стекло); 9 — цилиндрическая линза; 10 — щелевая диафрагма: М — светочувствительная бумага (носитель записи).

  Самопишущий прибор применяют тогда, когда недостаточно знать только некоторое отдельное значение измеряемой величины, а требуется проследить за её изменением с течением времени либо в зависимости от других физических величин. Такая запись может служить документом, позволяющим судить об эволюции изучаемого явления, о ходе технологического процесса, работе контролируемых агрегатов или действиях обслуживающего их персонала.



  Лит.: Темников Ф. Е., Автоматические регистрирующие приборы, 3 изд., М., 1968; Темников Ф. Е., Афонин В. А., Дмитриев В. И., Теоретические основы информационной техники, М., 1971; Шкурин Г. П., Справочник по электрои электронно-измерительным приборам, М., 1972.

 Ф. Е. Темников.
