Вольтметр, электрический прибор для измерения эдс или напряжений в электрических цепях. Вольтметр включается параллельно нагрузке или источнику электрической энергии (рис. 1).

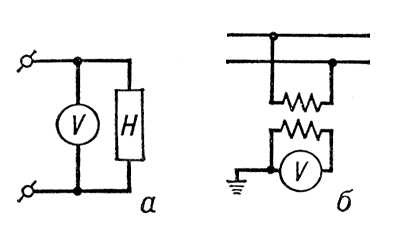

Рис. 1. Схемы выключения вольтметра: а — с нагрузкой: б — через измерительный трансформатор.

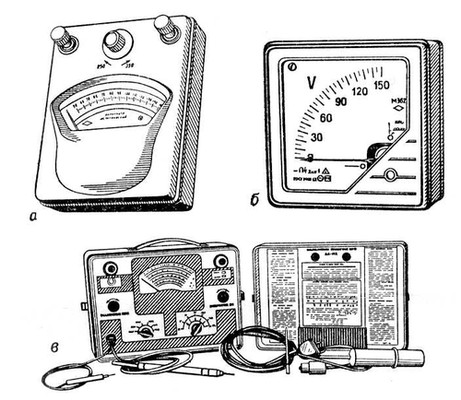

Рис. 2. Вольтметр: а — переносный лабораторный; б — щитовой в пылезащищённом корпусе; в — переносный многопредельный ламповый с непосредственным отсчётом.

  Первым в мире Вольтметр был «указатель электрической силы» русского физика Г. Вольтметр Рихмана (1745). Принцип действия «указателя» используется и в современном электростатическом Вольтметр (см. Электростатический прибор).

Наиболее просты в изготовлении, дёшевы и надёжны в эксплуатации Вольтметр электромагнитные (см. Электромагнитный прибор). Они применяются главным образом как стационарные на распределительных щитах электростанций и промышленных предприятий и более редко в качестве лабораторных приборов. Недостатки таких Вольтметр — относительно большое собственное потребление энергии (3—7 вт) и большая индуктивность обмотки, приводящая к существенной зависимости показаний Вольтметр от частоты.

  Наиболее чувствительны и точны Вольтметр магнитоэлектрические (см. Магнитоэлектрический прибор), пригодные, однако, для измерений только в цепях постоянного тока. В комплекте с термоэлектрическими, полупроводниковыми или электронно-ламповыми преобразователями переменного тока в постоянный они применяются для измерения напряжения в цепях переменного тока. Такие Вольтметр, называются термоэлектрическими, выпрямительными и электронными, применяются главным образом в лабораторной практике. Выпрямительные Вольтметр используют для измерений в диапазоне звуковых частот, а термоэлектрические и электронные — на высоких частотах. Недостаток этих приборов — существенное влияние на правильность их показаний формы кривой измеряемого напряжения.

  Электронные Вольтметр имеют сложные схемы с применением недостаточно стабильных элементов (электронных ламп, малогабаритных электрических сопротивлений и конденсаторов), что приводит к снижению их надёжности и точности. Однако они незаменимы при измерениях в маломощных радиотехнических цепях, так как имеют большое входное сопротивление и работают в широком диапазоне частот (от 50 гц до 100 Мгц) с погрешностями, не превышающими 3% от верхнего предела измерения. Изготовляются также электронные Вольтметр для измерения амплитуды импульсов напряжения длительностью от десятых долей мксек при скважности до 2500.

  В начале 20 в. широко применялись Вольтметр тепловой и индукционной систем; в настоящее время промышленное производство их прекращено из-за присущих им недостатков — большое собственное потребление энергии и зависимость показаний от температуры окружающей среды.

  Схемы включения Вольтметр и внешний вид показаны на рис. 1 и 2.



  Лит.: Арутюнов Вольтметр О., Электрические измерительные приборы и измерения, М. — Л., 1958; Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, М., 1960.

  Н. Г. Вострокнутов.
