Синфазная антенна, антенна в виде решётки из излучателей — чаще всего симметричных или щелевых вибраторов, возбуждаемых ВЧ токами одинаковой фазы (см. Антенная решётка). В направлении, перпендикулярном плоскости решётки, интенсивность излучения максимальна, т. к. поля всех излучателей в этом направлении складываются синфазно. Диаграмма направленности Синфазная антенна в любой плоскости, перпендикулярной плоскости решётки, состоит из главного лепестка и множества боковых, ширина которых зависит от линейных размеров антенны (см. рис.). Для получения однонаправленного излучения Синфазная антенна дополняют настроенным или апериодическим рефлектором (см. Антенна). В отдельных случаях, когда требуется упростить систему питания Синфазная антенна, в качестве излучателя используют однонаправленную бегущей волны антенну с малым коэффициентом усиления (например, директорную, спиральную, логопериодическую и т. п.); тогда Синфазная антенна может быть выполнена без рефлектора. Синфазная антенна применяют в широком диапазоне радиоволн, причём на декаметровых (коротких) волнах — главным образом для радиовещания на большие расстояния. См. также Излучение и приём радиоволн.

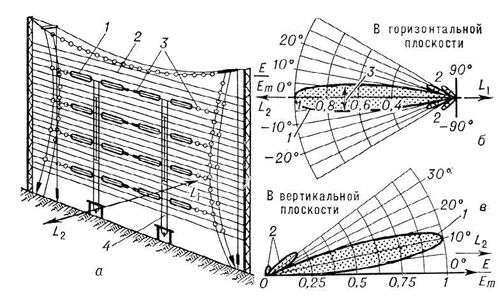

Рис. 8. Синфазная антенна коротких волн: а — схема: 1 — излучающий элемент в виде диполя Надененко; 2 — апериодический рефлектор; 3 — изоляторы; 4 — линия питания (снижения), идущая к передатчику; б — диаграмма направленности в горизонтальной плоскости: 1 — основной лепесток; 2 — боковые лепестки; 3 — ширина диаграммы направленности на уровне 0,7 от максимального; в — диаграмма направленности в вертикальной плоскости (при идеальной проводимости земли): 1 — основной лепесток; 2 — боковые лепестки: Е — напряжённость поля; Em — максимальная напряжённость поля.

  Г. А. Клигер.
