Спиральная антенна, диапазонная антенна бегущей волны, излучающая (принимающая) электромагнитные волны с эллиптической или круговой поляризацией волн. Спиральная антенна применяют преимущественно в дециметровом и сантиметровом диапазонах длин волн — как самостоятельно, так и в качестве облучателей зеркальных и линзовых антенн (например, в системах космической связи). Различают плоские и пространственные Спиральная антенна

  Плоскую Спиральная антенна обычно выполняют в виде двухпроводной линии, каждый проводник (плечо) которой имеет форму архимедовой (рис. 1, а) или логарифмической (рис. 1, б) спирали (см. Линия).

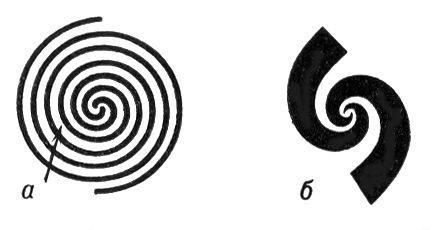

Рис. 1. Плоские спиральные антенны: а — архимедова спираль; б — логарифмическая спираль.

  Передатчик (приёмник) подсоединяют к плечам в центральной части Спиральная антенна с помощью коаксиальной или открытой двухпроводной линии. Отношение максимальной частоты рабочего диапазона к минимальной (кратность диапазона) может достигать 20; коэффициент направленного действия обычно равен нескольким единицам.

  Пространственные Спиральная антенна цилиндрической (рис. 2, а) или конической (рис. 2, б) формы выполняют из металлического провода, который подсоединяется к центральному проводнику коаксиальной линии; внешний проводник линии — наружная оболочка — подсоединяется к плоскому металлическому экрану. Их обычно используют в диапазонах частот, имеющих кратность 2—3; коэффициент направленного действия достигает 100 и более.

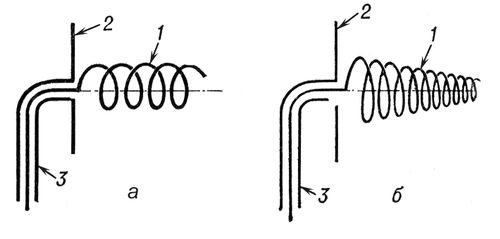

Рис. 2. Пространственные спиральные антенны: а — цилиндрическая; б — коническая; 1 — металлическая спираль; 2 — металлический экран; 3 — коаксиальная линия.

  Г. К. Галимов.
