Спиральная камера гидротурбины, обеспечивает равномерное поступление воды по всему периметру направляющего аппарата, т. е. осесимметричный режим работы всех направляющих лопаток; сечение Спиральная камера гидротурбины равномерно сужается по ходу потока. На ГЭС с напором, превышающим 50—60м, применяются стальные С. к. г. круглого сечения (рис.), охватывающие статор почти полностью («полная спираль»). На ГЭС с меньшим напором Спиральная камера гидротурбины изготовляются из железобетона, угол охвата составляет около 225°, сечение имеет вид тавра. Спиральная камера гидротурбины в отличие от других турбинных камер (например, открытых) позволяют вынести значительную часть механизмов гидротурбины в сухое помещение, что улучшает условия эксплуатации турбины.

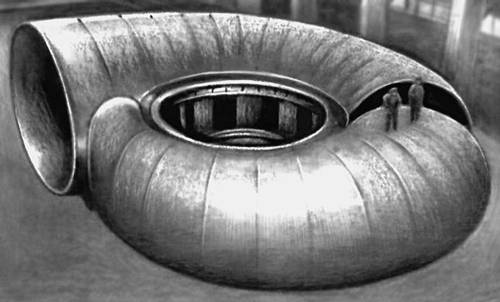

Сборка сварной спиральной камеры.
