Стереоскопический киносъёмочный аппарат, стереокинокамера, киносъёмочный аппарат с двумя объективами, предназначенный для стереоскопической киносъёмки. Обычно за основу такого киноаппарата берут какой-либо профессиональный киносъёмочный аппарат, в который вносят определённые конструктивные переделки и дополнения. На рис. 1 показан общий вид Стереоскопический киносъёмочный аппарат для съёмки на 35-мм киноплёнку. Оптическая система этого киноаппарата (рис. 2) включает два объектива с призменными насадками. В процессе съёмки на киноплёнке получают правое и левое изображения стереопары, расположенные одно над другим. Продвижение плёнки производится сразу на удвоенную высоту кадра. С помощью различных призменных насадок можно изменять стереобазис киносъёмки. Для изменения масштаба изображения используют сменные объективы. Каждая пара объективов снабжена приспособлениями, позволяющими одновременно изменять относительные отверстия объективов и осуществлять их фокусировку. В конструкции предусмотрена возможность изменения положения оптических осей объективов, что позволяет осуществлять конвергенцию (сведение) визирных лучей. Стереоскопический киносъёмочный аппарат снабжен стереовизиром, через который оператор во время съёмки видит объёмное изображение снимаемых объектов. При стереосъёмке на 70-мм плёнку правое и левое изображения стереопары располагаются рядом друг с другом по ширине плёнки.

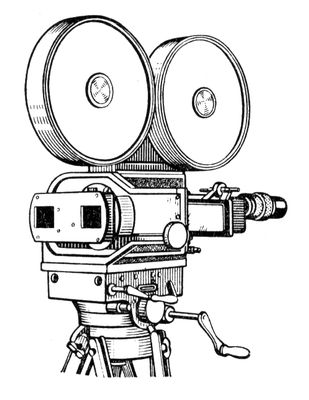

Рис. 1. Стереоскопический киносъемочный аппарат для съемки на 35-мм кинопленку (СССР).

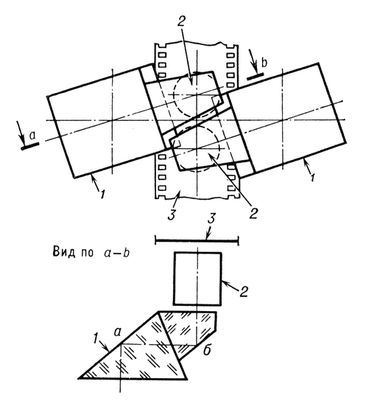

Рис. 2. Оптическая схема стереоскопического киносъемочного аппарата. Световые лучи, идущие от объекта съемки, проходят призму 1, отражаясь последовательно от двух зеркальных граней а и b, и затем попадают в объектив 2, который проецирует изображение объекта на пленку 3. Второе изображение стереопары проецируется на пленку несколько ниже вторым объективом, снабженным такой же призменной системой.



  Лит. см. при ст. Стереоскопическое кино.

  Н. А. Валюс.
