Стереотруба, бинокулярный перископический оптический прибор. Состоит из двух зрительных труб с окулярами, держателя, лимба и треноги (рис.); обладает 10—20-кратным увеличением. Переменный стереобазис (расстояние между объективами максимально до 75 см) обеспечивает получение стереоскопического изображения. Предназначен для наблюдения из-за укрытия за противником, за разрывами снарядов при стрельбе, для изучения местности и т.п. Вертикальные и горизонтальные углы измеряются при помощи угломерной сетки, размещенной в правом окуляре. В некоторых Стереотруба имеется подвижная обойма на окулярах зрительных труб, позволяющая вести наблюдение как в противогазе, так и без него. Применяется подсветка лимба и угломерной сетки, 20-кратное увеличение достигается с помощью насадочной линзы.

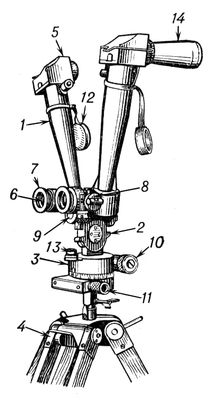

Стереотруба: 1 — зрительная труба; 2 — держатель; 3 — лимб; 4 — тренога; 5 — головки зрительных труб; 6 — окуляры; 7 — резиновые накладки; 8 — механизм уровня для вертикальной наводки; 9 — шкала расстояний между окулярами; 10 — барабан верхнего (отсчетного) червяка; 11 — маховик нижнего (установочного) червяка; 12 — кожаные покрышки; 13 — круглый уровень; 14 — оптическая насадка.
|
