Элеватор (лат. elevator, буквально — поднимающий, от elevo — поднимаю), машина непрерывного действия, транспортирующая грузы в вертикальном или наклонном направлениях. Различают Элеватор (механич.) ковшовые, полочные, люлечные. Ковшовые Элеватор (механич.) предназначены для подъёма по вертикали или крутому наклону (более 60°) насыпных грузов (пылевидных, зернистых, кусковых), полочные и люлечные Элеватор (механич.) — для вертикального подъёма штучных грузов (деталей, мешков, ящиков и т. п.) с промежуточной погрузкой-разгрузкой. Ковшовые Элеватор (механич.) используются в металлургии, машиностроении, химическом и пищевом производствах, на обогатительных фабриках и зернохранилищах, а полочные и люлечные — на предприятиях различных отраслей промышленности, базах, в магазинах, а также на складах, в том числе в виде подвижных стеллажей для хранения и выдачи изделий.

  Ковшовый Элеватор (механич.) (рис. 1) представляет собой замкнутое полотно с тяговым органом, огибающим приводной и натяжной барабаны (звёздочки), и прикрепленными к нему ковшами. Несущей и ограждающей частью Элеватор (механич.) является сварной стальной кожух с загрузочным и разгрузочным патрубками. Привод имеет электродвигатель, редуктор, муфты и останов, предотвращающий обратное движение полотна. На Элеватор (механич.) применяется винтовое или грузовое натяжное устройство. Скорость движения полотна тихоходных Элеватор (механич.) до 1 м/сек, быстроходных до 4 м/сек. Подача ковшовых Элеватор (механич.) 5—500 м³/ч, высота подъёма Н не превышает 60 м. Основными параметрами ковшовых Элеватор (механич.) являются (рис. 1) ширина В_К, высота h, вылет А, полезная (до кромки передней стенки) вместимость ковша и расстояние (шаг) между ковшами a_K. Быстроходные Элеватор (механич.) имеют расставленные глубокие и мелкие ковши, для которых a_k= (2,5—3) h, a в качестве тягового органа — конвейерную резинотканевую ленту или короткозвенную цепь. На тихоходных Элеватор (механич.) применяются сомкнутые (a_k = h) с бортовыми направляющими остроугольные и со скруглённым днищем ковши, прикрепленные боковыми стенками к двум тяговым цепям.

— ковш; 3 — приводной барабан; 4 — останов; 5 — привод; 6 — разгрузочный патрубок; 7 — шпиндель натяжного устройства; 8 — загрузочный патрубок. Элеватор (механич.)." alt="Рис. 1. Вертикальный ленточный ковшовый элеватор: 1 — тяговый орган; 2— ковш; 3 — приводной барабан; 4 — останов; 5 — привод; 6 — разгрузочный патрубок; 7 — шпиндель натяжного устройства; 8 — загрузочный патрубок."

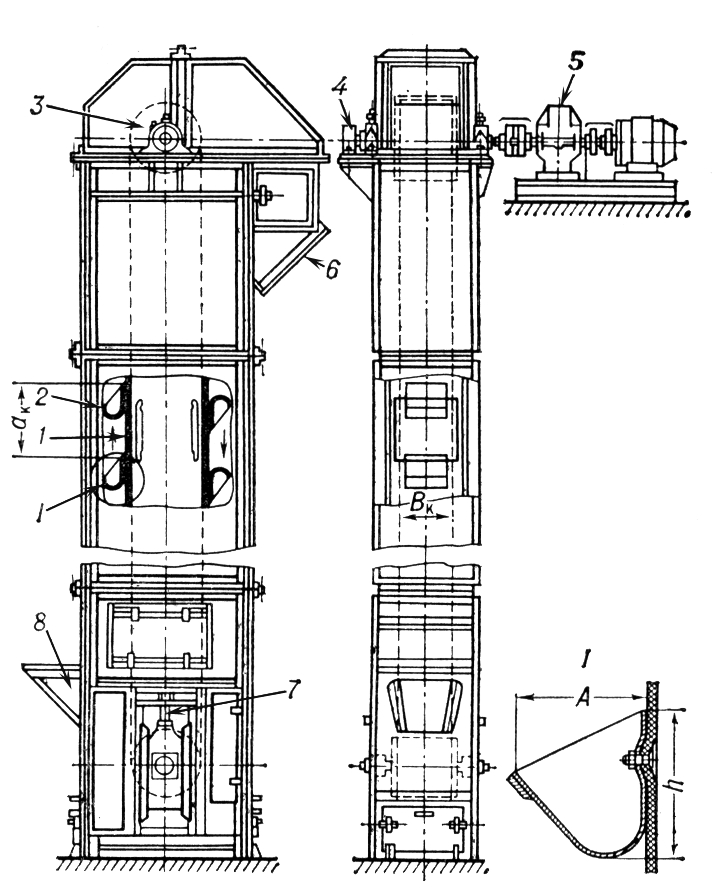

Рис. 1. Вертикальный ленточный ковшовый элеватор: 1 — тяговый орган; 2— ковш; 3 — приводной барабан; 4 — останов; 5 — привод; 6 — разгрузочный патрубок; 7 — шпиндель натяжного устройства; 8 — загрузочный патрубок.

  Полочный Элеватор (механич.) (рис. 2, а) имеет 2 вертикальные пластинчатые втулочные цепи, огибающие верхние тяговые и нижние натяжные звёздочки. К цепям жестко прикреплены захваты-полки, соответствующие форме и размерам груза. Загрузка полок производится вручную или автоматически с гребенчатого стола, а разгрузка в верхней части нисходящей ветви — при опрокидывании полок. Скорость движения цепей полочного Элеватор (механич.) 0,2—0,3 м/сек.

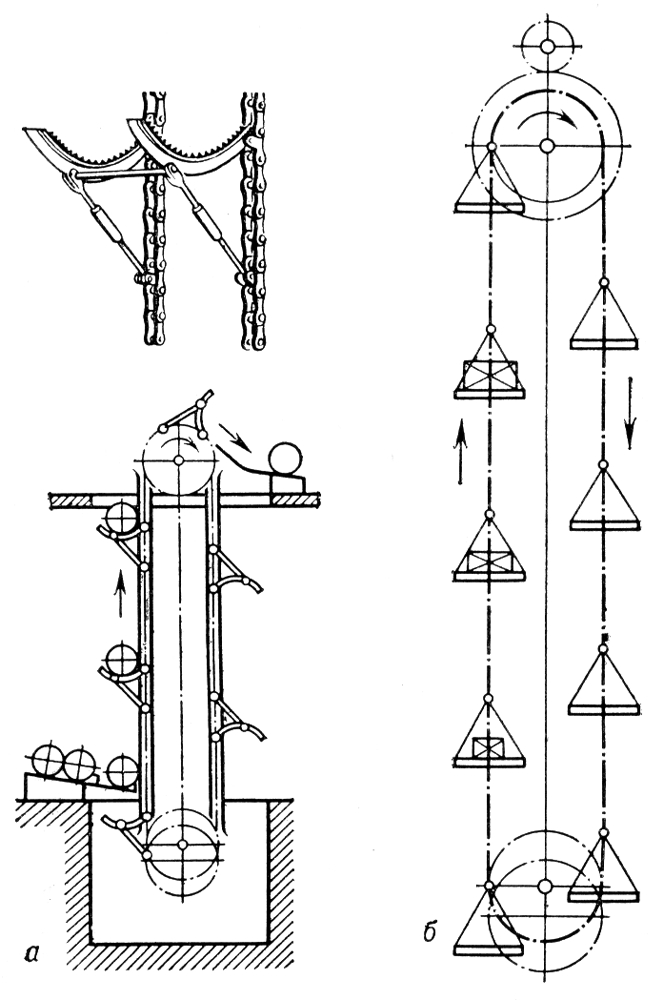

Рис. 2. Схемы вертикальных двухцепных элеваторов для штучных грузов: а — полочного; б — люлечного.

Люлечный Элеватор (механич.) (рис. 2, б) отличается от полочного способом крепления рабочего органа — люльки, которая благодаря шарнирному подвесу на всех участках трассы сохраняет горизонтальное положение днища. Загрузка люлечных Элеватор (механич.) производится на восходящей, а разгрузка — на нисходящей ветви. Скорость движения полотна 0,2—0,3 м/сек.



  Лит.: Спиваковский А. О., Дьячков В. К., Транспортирующие машины, 2 изд., М., 1968; Машины непрерывного транспорта, под ред. В. И. Плавинского, М., 1969.
