Электродинамический громкоговоритель,громкоговоритель, в котором для преобразования электрических колебаний звуковых частот в механические используют взаимодействие магнитного поля постоянного магнита с током в подвижной катушке, подключенной к источнику электрических колебаний. Катушка (располагаемая в зазоре магнита) и жестко связанная с ней диафрагма (см. рис.) вместе с магнитной системой образуют т. н. головку Электродинамический громкоговоритель Взаимодействие тока с магнитным полем вызывает механические колебания диафрагмы, сопровождающиеся излучением звуковых волн либо непосредственно (в Электродинамический громкоговоритель прямого излучения), либо через рупор (в рупорных громкоговорителях). Для обеспечения высокого качества звучания и эксплуатационной надёжности Электродинамический громкоговоритель головку помещают в корпус из дерева, пластмассы или металла. Электродинамический громкоговоритель используют в радиоприёмниках, электрофонах, магнитофонах и т. п. Мощность Электродинамический громкоговоритель зависит от его назначения и лежит в пределах от 0,05 до 100 ва; кпд Электродинамический громкоговоритель прямого излучения обычно не более 1—3%. Электродинамический громкоговоритель бывают узкополосные (обеспечивают воспроизведение в сравнительно узком интервале частот, например 300—5000 гц) и широкополосные (например, 40—15000 гц). Широкополосные головки сложны в изготовлении, поэтому в Электродинамический громкоговоритель часто применяют системы, состоящие из нескольких головок, каждая из которых производит звук в определённом участке частотного диапазона.

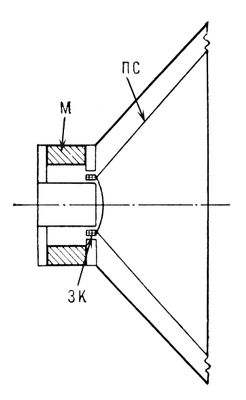

Схема электродинамического громкоговорителя прямого излучения: М — магнит; ПС — подвижная система (диафрагма); ЗК — звуковая катушка.



  Лит.: Римский-Корсаков А. В., Электроакустика, М., 1973; Эфруси М. М., Громкоговорители и их применение, 2 изд., М., 1976.

  Н. Т. Молодая, Л. З. Папернов.
