Электромагнитный прибор, измерительный прибор, принцип действия которого основан на взаимодействии магнитного поля, пропорционального измеряемой величине, с сердечником, выполненным из ферромагнитного материала. Основные элементы Электромагнитный прибор: измерительная схема, преобразующая измеряемую величину в постоянный или переменный ток, и измерит, механизм электромагнитной системы (рис.). Электрический ток в катушке электромагнитной системы создаёт электромагнитное поле, втягивающее сердечник в катушку, что приводит к возникновению на оси вращающего момента, пропорционального квадрату силы тока, протекающего по катушке. В результате действия на ось пружины создаётся момент, противодействующий вращающему моменту и пропорциональный углу поворота оси. При взаимодействии моментов ось и связанная с ней стрелка поворачиваются на угол, пропорциональный квадрату измеряемой величины. При равенстве моментов стрелка останавливается. Выпускаются электромагнитные амперметры и вольтметры для измерений главным образом в цепях переменного тока частотой 50 гц. В электромагнитном амперметре катушка измерительного механизма включается последовательно в цепь измеряемого тока, в вольтметре параллельно. Электромагнитные измерит, механизмы применяют также в логометрах. Наиболее распространены щитовые приборы классов точности 1,5 и 2,5, хотя существуют приборы классов 0,5 и даже 0,1 с рабочей частотой до 800 гц.

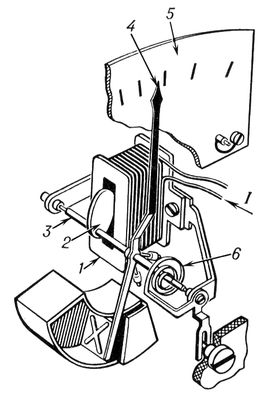

Электромагнитный измерительный прибор: 1 — катушка; 2 — сердечник; 3 — ось; 4 — стрелка; 5 — шкала; 6 — пружина.



  Лит.: Электрические измерения, под ред. Е. Г. Шрамкова, М., 1972; Электрические измерения, под ред. А. В. Фремке, 14 изд., Л., 1973.

  Н. Н. Вострокнутов.
