Электрометр (от электро... и ...метр), прибор, предназначенный для измерения разностей электрических потенциалов, небольших электрических зарядов, очень малых токов (вплоть до 10^-15а) и других электрических величин, когда необходимо обеспечить пренебрежимо малое потребление энергии измерительным прибором. Электрометр представляет собой электростатический прибор с тремя электродами, находящимися в общем случае под разными потенциалами. Наиболее распространены струнные и квадрантные Электрометр, применяемые для измерения напряжения.

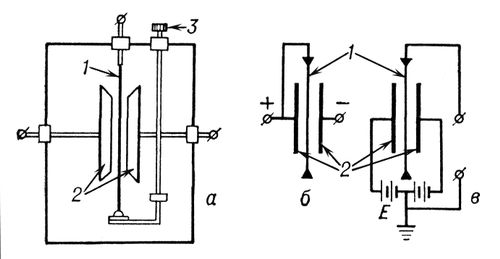

Струнный электрометр: а — схема устройства: б, в — схемы включения; 1 — струна (платиновая нить); 2 — электроды; 3 — микрометрический винт, регулирующий натяжение струны (чувствительность прибора); Е — источник дополнительного напряжения.

  В наиболее простом струнном Электрометр измеряемое напряжение подаётся на платиновую нить (струну) и неподвижные электроды (рис. а, б). Под действием сил электрического поля нить прогибается; перемещение нити, служащее мерой измеряемой величины, наблюдают в микроскоп, что обеспечивает достаточно высокую чувствительность прибора. Для повышения чувствительности струнного Электрометр на его неподвижные электроды накладывают дополнит. напряжение (50—100 в относительно земли) такого же рода (постоянное или переменное) и той же частоты, что и измеряемое (рис. в). Чувствительность струнного Электрометр достигает 300—500 мм на 1 в/м. Квадрантные Электрометр состоят из подвижной части в виде тонкой и лёгкой металлической пластинки — бисектора, называемого обычно «бисквитом», и связанного с ним зеркала, подвешенных на кварцевой нити, и неподвижной части — цилиндрической металлической коробки, разрезанной на четыре равные части — квадранты. При наличии разности потенциалов на квадрантах между ними и бисектором возникают электростатические силы взаимодействия, отклоняющие подвижную часть Электрометр в ту или др. сторону. По углу отклонения бисектора при известном его потенциале судят о величине разности потенциалов квадрантов; если же известна последняя, то можно определить потенциал бисектора. Чувствительность квадрантного Электрометр — до 5000 мм на 1 в/м. Разновидность квадрантного Электрометр — бинантный Электрометр (неподвижная часть такого Электрометр разрезана на две части — бинанты).



  Лит.: Курс электрических измерений, под ред. В. Т. Прыткова и А. В. Талицкого, ч. 1, М. — Л., 1960; Векслер М. С., Электростатические приборы, М. — Л., 1964; Основы электроизмерительной техники, под ред. М. И. Левина, М., 1972.
