Микроскоп (от микро... и греч. skopéo — смотрю), оптический прибор для получения сильно увеличенных изображений объектов (или деталей их структуры), невидимых невооружённым глазом. Человеческий глаз представляет собой естественную оптическую систему, характеризующуюся определённым разрешением, т. е. наименьшим расстоянием между элементами наблюдаемого объекта (воспринимаемыми как точки или линии), при котором они ещё могут быть отличены один от другого. Для нормального глаза при удалении от объекта на т. н. расстояние наилучшего видения (D = 250 мм) минимальное разрешение составляет примерно 0,08 мм (а у многих людей — около 0,20 мм). Размеры микроорганизмов, большинства растительных и животных клеток, мелких кристаллов, деталей микроструктуры металлов и сплавов и т. п. значительно меньше этой величины. Для наблюдения и изучения подобных объектов и предназначены Микроскоп (оптич. прибор) различных типов. С помощью Микроскоп (оптич. прибор) определяют форму, размеры, строение и многие другие характеристики микрообъектов. Микроскоп (оптич. прибор) даёт возможность различать структуры с расстоянием между элементами до 0,20 мкм.

Историческая справка. Свойство системы из двух линз давать увеличенные изображения предметов было известно уже в 16 в. в Нидерландах и Северной Италии мастерам, изготовлявшим очковые стекла. Имеются сведения, что около 1590 прибор типа Микроскоп (оптич. прибор) был построен З. Янсеном (Нидерланды). Быстрое распространение Микроскоп (оптич. прибор) и их совершенствование, главным образом ремесленниками-оптиками, начинается с 1609—10, когда Г. Галилей, изучая сконструированную им зрительную трубу, использовал её и в качестве Микроскоп (оптич. прибор), изменяя расстояние между объективом и окуляром. Первые блестящие успехи применения Микроскоп (оптич. прибор) в научных исследованиях связаны с именами Р. Гука (около 1665; в частности, он установил, что животные и растительные ткани имеют клеточное строение) и особенно А. Левенгука, открывшего с помощью Микроскоп (оптич. прибор) микроорганизмы (1673—77). В начале 18 в. Микроскоп (оптич. прибор) появились в России: здесь Л. Эйлер (1762; «Диоптрика», 1770—71) разработал методы расчёта оптических узлов Микроскоп (оптич. прибор) В 1827 Дж. Б. Амичи впервые применил в Микроскоп (оптич. прибор) иммерсионный объектив. В 1850 английский оптик Г. Сорби создал первый Микроскоп (оптич. прибор) для наблюдения объектов в поляризованном свете.

  Широкому развитию методов микроскопических исследований и совершенствованию различных типов Микроскоп (оптич. прибор) во 2-й половине 19 и в 20 вв. в значительной степени способствовала научная деятельность Э. Аббе, который разработал (1872—73) ставшую классической теорию образования изображений несамосветящихся объектов в Микроскоп (оптич. прибор) Английский учёный Дж. Сиркс в 1893 положил начало интерференционной микроскопии. В 1903 австр. исследователи Р. Зигмонди и Г. Зидентопф создали т. н. ультрамикроскоп. В 1935 Ф. Цернике предложил метод фазового контраста для наблюдения в Микроскоп (оптич. прибор) прозрачных слабо рассеивающих свет объектов. Большой вклад в теорию и практику микроскопии внесли сов. учёные — Л. И. Мандельштам, Д. С. Рождественский, А. А. Лебедев, В. П. Линник.

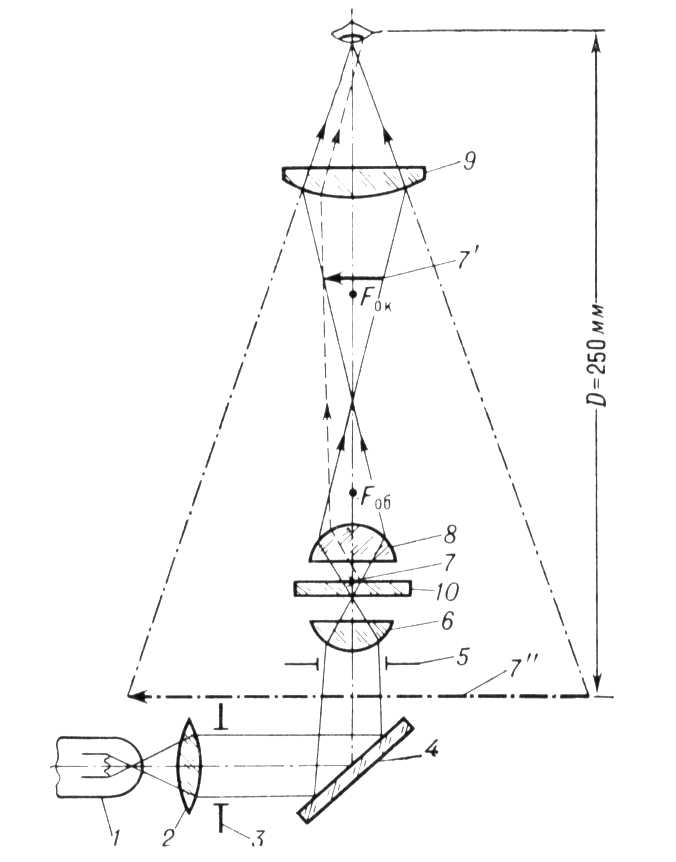

Оптическая схема, принцип действия, увеличение и разрешающая способность микроскопа. Одна из типичных схем Микроскоп (оптич. прибор) приведена на рис. 1. Рассматриваемый объект (препарат) 7 располагают на предметном стекле 10. Конденсор 6 концентрирует на объекте пучок света, отражающегося от зеркала 4. Источником света в Микроскоп (оптич. прибор) чаще всего служит специальный осветитель, состоящий из лампы и линзы-коллектора (соответственно 1 и 2 на рис.); иногда зеркало направляет на объект обычный дневной свет. Диафрагмы — полевая 3 и апертурная 5 ограничивают световой пучок и уменьшают в нём долю рассеянного света, попадающего на препарат «со стороны» и не участвующего в формировании изображения.

  Возникновение изображения препарата в Микроскоп (оптич. прибор) в основных (хотя и наиболее простых) чертах можно описать в рамках геометрической оптики. Лучи света, исходящие от объекта 7, преломляясь в объективе 8, создают перевёрнутое и увеличенное действительное изображение оптическое 7’ объекта. Это изображение рассматривают через окуляр 9. При визуальном наблюдении Микроскоп (оптич. прибор) фокусируют так, чтобы 7' находилось непосредственно за передним фокусом окуляра F_oк. В этих условиях окуляр работает как лупа: давая дополнительное увеличение, он образует мнимое изображение 7’’ (по-прежнему перевёрнутое); проходя через оптические среды глаза наблюдателя, лучи от 7’’ создают на сетчатке глаза действительное изображение объекта. Обычно 7’’ располагается на расстоянии наилучшего видения D от глаза. Если сдвинуть окуляр так, чтобы 7' оказалось перед F_oк, то изображение, даваемое окуляром, становится действительным и его можно получить на экране или фотоплёнке; по такой схеме производят, в частности, фотои киносъёмку микроскопических объектов (см. Микропроекция).

Рис. 1 к ст. Микроскоп.

Общее увеличение Микроскоп (оптич. прибор) равно произведению линейного увеличения объектива на угловое увеличение окуляра:

(см. Увеличение оптическое). Увеличение объектива b = D/f"_oб, где D — расстояние между задним фокусом объектива F'_oб и передним фокусом окуляра (т. н. оптическая длина тубуса Микроскоп (оптич. прибор)), f’_oб, — фокусное расстояние объектива. Увеличение окуляра, как и лупы, выражается формулой

(f’’_oк берётся в мм). Обычно объективы Микроскоп (оптич. прибор) имеют увеличения от 6,3 до 100, а окуляры — от 7 до 15 (их значения гравируются на оправах). Поэтому общее увеличение Микроскоп (оптич. прибор) лежит в пределах от 44 до 1500.

  Разумеется, технически возможно применить в Микроскоп (оптич. прибор) объективы и окуляры, которые дадут общее увеличение, значительно превышающее 1500. Однако обычно это нецелесообразно. Большие увеличения не являются самоцелью — назначение Микроскоп (оптич. прибор) состоит в том, чтобы обеспечить различение как можно более мелких элементов структуры препарата, т. е. в максимальном использовании разрешающей способности Микроскоп (оптич. прибор) А она имеет предел, обуслопленный волновыми свойствами света. (В геометрической оптике, в рамках которой выше было рассмотрено образование изображения в Микроскоп (оптич. прибор), отвлекаются от этих свойств света, но предел возможностей Микроскоп (оптич. прибор) определяют именно они.) Согласно общей закономерности, наблюдая объект в каком-либо излучении с длиной волны l, невозможно различить элементы объекта, разделённые расстояниями, намного меньшими, чем l. Эта закономерность проявляется и в Микроскоп (оптич. прибор), причём количественное её выражение несколько различно для самосветящихся и несамосветящихся объектов. Изображение испускающей монохроматический свет точки, даваемое даже идеальным (не вносящим никаких искажений) объективом, не воспринимается глазом как точка, так как вследствие дифракции света фактически является круглым светлым пятнышком конечного диаметра d, окруженным несколькими попеременно тёмными и светлыми кольцами (т. н. дифракционное пятно, пятно Эри, диск Эри). d = 1,22 l/A, где l — длина волны света (при освещении препарата немонохроматическим светом l — обычно наименьшая длина волны, характеризующая этот свет, либо длина волны, интенсивность излучения на которой максимальна), А — числовая апертура объектива, равная А = n · sin u_m (n — показатель преломления среды, разделяющей светящуюся точку и объектив, u_m — половина угла раствора светового пучка, исходящего из точки и попадающего в объектив). Если две светящиеся точки расположены близко друг от друга, их дифракционные картины накладываются одна на другую, давая в плоскости изображения сложное распределение освещённости (рис. 2). Наименьшая относительная разница освещённостей, которая может быть замечена глазом, равна 4 %. Этому соответствует наименьшее расстояние между точками, при котором их изображения можно различить — предельное разрешение Микроскоп (оптич. прибор): d_пр = 0,42d = 0,51 l/A. Для несамосветящихся объектов, как было показано Э. Аббе в его классической теории Микроскоп (оптич. прибор), предельное разрешение составляет d_пр = l/(А + А'), где А и A' — числовые апертуры объектива и конденсора Микроскоп (оптич. прибор) (значения апертур гравируются на оправах).

  Изображение любого объекта состоит из совокупности изображений отдельных элементов его структуры. Мельчайшие из них воспринимаются как точки, и к ним полностью применимы ограничения, следующие из дифракции света в Микроскоп (оптич. прибор) — при расстояниях между ними, меньших предельного разрешения Микроскоп (оптич. прибор), они сливаются и не могут наблюдаться раздельно. Существенно повысить разрешающую способность Микроскоп (оптич. прибор) можно, только увеличивая А. В свою очередь, увеличить А можно лишь за счет повышения показателя преломления n среды между объектом и объективом (т. к. sinu_m£ 1). Это и осуществлено в иммерсионных системах, числовые апертуры которых достигают величины А = 1,3 (у обычных «сухих» объективов макс. А » 0,9).

  Существование предела разрешающей способности влияет на выбор увеличений, получаемых с помощью Микроскоп (оптич. прибор) Увеличения от 500 А до 1000 А называют полезными, т. к. при них глаз наблюдателя различает все элементы структуры объекта, разрешаемые Микроскоп (оптич. прибор) При этом исчерпываются возможности Микроскоп (оптич. прибор) по разрешающей способности. При увеличениях свыше 1000 А не выявляются никакие новые подробности структуры препарата; всё же иногда такие увеличения используют — в микрофотографии, при проектировании изображений на экран и в некоторых других случаях. Существенно более высокими, чем у Микроскоп (оптич. прибор), разрешающей способностью и, следовательно, полезным увеличением обладает электронный микроскоп.

Методы освещения и наблюдения (микроскопия). Структуру препарата можно различить лишь тогда, когда разные его частицы по-разному поглощают или отражают свет либо отличаются одна от другой (или от окружающей среды) показателем преломления. Эти свойства обусловливают разницу амплитуд и фаз световых волн, прошедших через различные участки препарата, от чего, в свою очередь, зависит контрастность изображения. Поэтому методы наблюдения в Микроскоп (оптич. прибор) выбираются (и обеспечиваются конструктивно) в зависимости от характера и свойств изучаемых объектов.

  Метод светлого поля в проходящем свете применяется при исследовании прозрачных препаратов с включенными в них абсорбирующими (поглощающими свет) частицами и деталями. Таковы, например, тонкие окрашенные срезы животных и растительных тканей, тонкие шлифы минералов и т. д. В отсутствие препарата пучок света из конденсора 6 (рис. 1), проходя через объектив 8, даёт вблизи фокальной плоскости окуляра 9 равномерно освещенное поле. Если в препарате 7 имеется абсорбирующий элемент, то он отчасти поглощает и отчасти рассеивает падающий на него свет (штриховая линия), что и обусловливает появление изображения. Метод может быть полезен и при наблюдении неабсорбирующих объектов, но лишь в том случае, если они рассеивают освещающий пучок настолько сильно, что значительная часть его не попадает в объектив.

  Метод косого освещения является разновидностью предыдущего, отличаясь тем, что свет на объект направляют под большим углом к направлению наблюдения. В ряде случаев это позволяет выявить «рельефность» объекта за счёт образования теней.

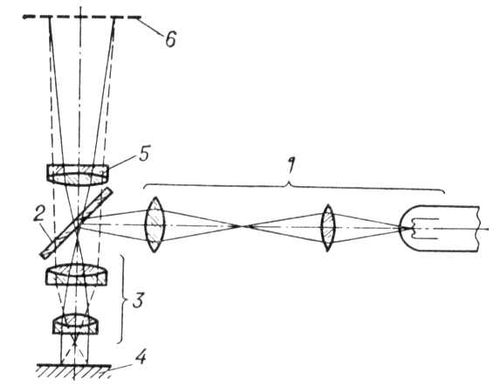

  Метод светлого поля в отражённом свете (рис. 3) применяется для наблюдения непрозрачных отражающих свет объектов, например шлифов металлов или руд. Освещение препарата 4 (от осветителя 1 и полупрозрачного зеркала 2) производится сверху, через объектив 3, который одновременно играет и роль конденсора. В изображении, создаваемом в плоскости 6 объективом совместно с тубусной линзой 5, структура препарата видна из-за различия в отражающей способности её элементов; на светлом поле выделяются также неоднородности, рассеивающие падающий на них свет.

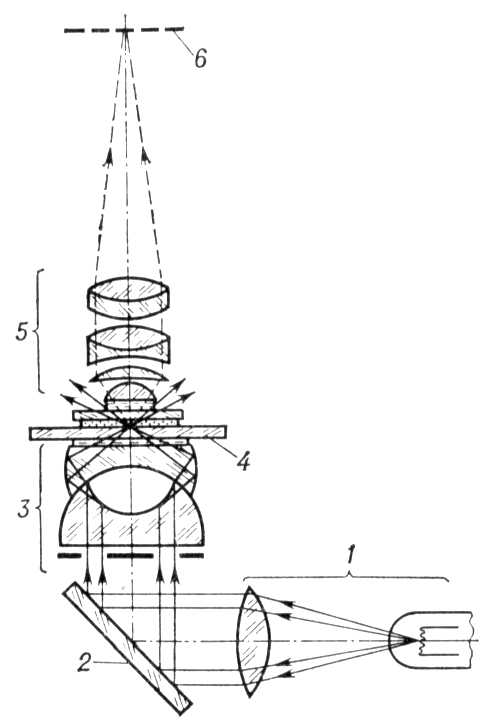

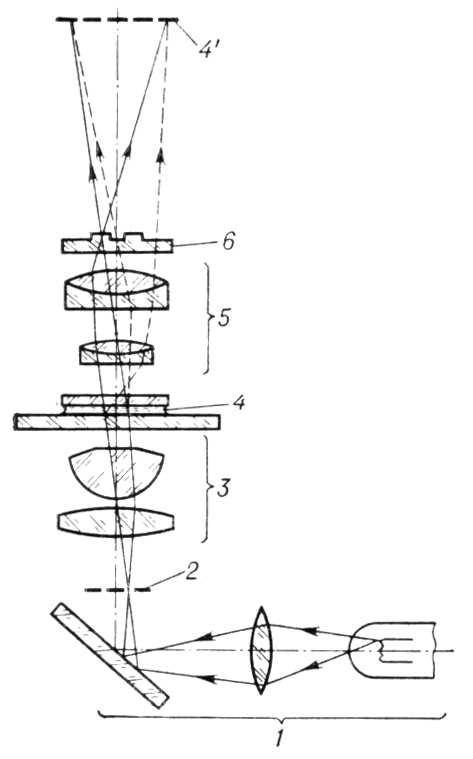

  Метод тёмного поля в проходящем свете (рис. 4) применяется для получения изображений прозрачных неабсорбирующих объектов, невидимых при освещении по методу светлого поля. Часто таковы биологические объекты. Свет от осветителя 1 и зеркала 2 направляется на препарат конденсором специальной конструкции — т. н. конденсором тёмного поля 3. По выходе из конденсора основная часть лучей света, не изменившая своего направления при прохождении через прозрачный препарат, образует пучок в виде полого конуса и не попадает в объектив 5 (который находится внутри этого конуса). Изображение в Микроскоп (оптич. прибор) создаётся лишь небольшой частью лучей, рассеянных микрочастицами находящегося на предметном стекле 4 препарата внутрь конуса и прошедшими через объектив. В поле зрения 6 на тёмном фоне видны светлые изображения элементов структуры препарата, отличающихся от окружающей среды показателем преломления. У крупных частиц видны только светлые края, рассеивающие лучи света. При этом методе по виду изображения нельзя определить, прозрачны частицы или непрозрачны, больший или меньший показатель преломления они имеют по сравнению с окружающей средой.

  Метод ультрамикроскопии, основанный на том же принципе (препараты в ультрамикроскопах освещаются перпендикулярно направлению наблюдения), даёт возможность обнаружить (но не «наблюдать» в буквальном смысле слова) чрезвычайно мелкие частицы, размеры которых лежат далеко за пределами разрешающей способности наиболее сильных Микроскоп (оптич. прибор) С помощью иммерсионных ультрамикроскопов удаётся зарегистрировать присутствие в препарате частиц размером до 2×10^-9м. Однако определить форму и точные размеры таких частиц с помощью этого метода невозможно: их изображения представляются наблюдателю в виде дифракционных пятен, размеры которых зависят не от размеров и формы самих частиц а от апертуры объектива и увеличения Микроскоп (оптич. прибор) Т. к. подобные частицы рассеивают очень мало света, то для их освещения требуются чрезвычайно сильные источники света, например угольная электрическая дуга. Ультрамикроскопы применяются главным образом в коллоидной химии.

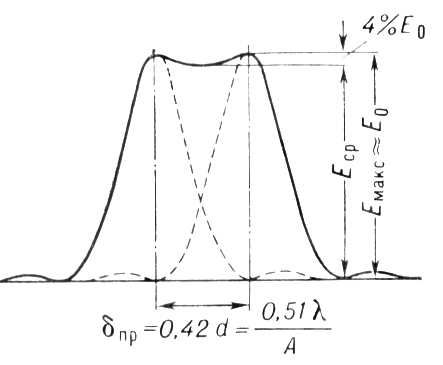

Рис. 2. Распределение освещённостей в изображении двух близких «точек» в предельном случае их визуального разрешения.

Рис. 3 к ст. Микроскоп.

Рис. 4 к ст. Микроскоп.

  При наблюдении по методу тёмного поля в отражённом свете непрозрачные препараты (например, шлифы металлов) освещают сверху — через специальную кольцевую систему, расположенную вокруг объектива и называемую эпиконденсором.

  Метод наблюдения в поляризованном свете (поляризационная микроскопия) служит для микроскопического исследования препаратов, включающих оптически анизотропные элементы (или целиком состоящих из таких элементов). К ним относятся многие минералы, зёрна в шлифах сплавов, некоторые животные и растительные ткани и пр. Оптические свойства анизотропных микрообъектов различны в различных направлениях (см. Оптическая анизотропия) и проявляются по-разному в зависимости от ориентации этих объектов относительно направления наблюдения и плоскости поляризации света, падающего на них. Наблюдение можно вести как в проходящем, так и в отражённом свете. Свет, излучаемый осветителем, пропускают через поляризатор; сообщенная ему при этом поляризация меняется при последующем прохождении света через препарат (или отражении от него), и эти изменения изучаются с помощью анализатора (см. Поляризационные приборы) и различных компенсаторов оптических. По таким изменениям можно судить об основных оптических характеристиках анизотропных микрообъектов: силе двойного лучепреломления, количестве оптических осей и их ориентации, вращении плоскости поляризации, дихроизме.

Метод фазового контраста (и его разновидность — т. н. метод «аноптрального» контраста) служит для получения изображений прозрачных и бесцветных объектов, невидимых при наблюдении по методу светлого поля. К числу таких объектов относятся, например, живые неокрашенные животные ткани. Метод основан на том, что даже при очень малых различиях в показателях преломления разных элементов препарата световая волна, проходящая через них, претерпевает разные изменения по фазе (приобретает т. н. фазовый рельеф). Эти фазовые изменения, не воспринимаемые непосредственно ни глазом, ни фотопластинкой, с помощью специального оптического устройства преобразуются в изменения амплитуды световой волны, т. е. в изменения яркости («амплитудный рельеф»), которые уже различимы глазом или фиксируются на фоточувствительном слое. Другими словами, в получаемом видимом изображении распределение яркостей (амплитуд) воспроизводит фазовый рельеф. Такое изображение называется фазово-контрастным. В типичной для этого метода схеме (рис. 5) в переднем фокусе конденсора 3 устанавливается апертурная диафрагма 2, отверстие которой имеет форму кольца. Её изображение возникает вблизи заднего фокуса объектива 5, и там же устанавливается т. н. фазовая пластинка 6, на поверхности которой имеется кольцевой выступ или кольцевая канавка, называемая фазовым кольцом. Фазовая пластинка может быть помещена и не в фокусе объектива (часто фазовое кольцо наносят прямо на поверхность одной из линз объектива), но в любом случае неотклонённые в препарате 4 лучи от осветителя 1, дающие изображение диафрагмы 2, должны полностью проходить через фазовое кольцо, которое значительно ослабляет их (его делают поглощающим) и изменяет их фазу на l/4 (l — длина волны света). В то же время лучи, даже ненамного отклоненные (рассеянные) в препарате, проходят через фазовую пластинку, минуя фазовое кольцо (штриховые линии), и не претерпевают дополнительного сдвига фазы. С учётом фазового сдвига в материале препарата полная разность фаз между отклоненными и неотклонёнными лучами оказывается близкой к 0 или l/2, и в результате интерференции света в плоскости изображения 4' препарата 4 они заметно усиливают или ослабляют друг друга, давая контрастное изображение структуры препарата. Отклоненные лучи имеют значительно меньшую амплитуду по сравнению с неотклонёнными, поэтому ослабление основного пучка в фазовом кольце, сближая значения амплитуд, также приводит к большей контрастности изображения. Метод позволяет различать малые элементы структуры, чрезвычайно слабо контрастные в методе светлого поля. Прозрачные частицы, сравнительно не малые по размерам, рассеивают лучи света на столь небольшие углы, что эти лучи проходят вместе с неотклонёнными через фазовое кольцо. Для подобных частиц фазово-контрастный эффект имеет место только вблизи их контуров, где происходит сильное рассеяние.

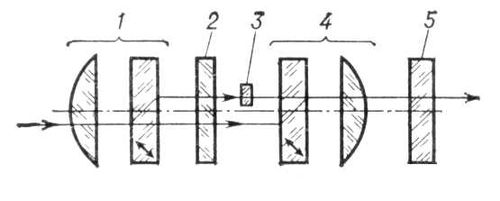

  Метод интерференционного контраста (интерференционная микроскопия) состоит в том, что каждый луч, входящий в Микроскоп (оптич. прибор), раздваивается; один из полученных лучей направляется сквозь наблюдаемую частицу, а второй — мимо неё по той же или дополнительной оптической ветви Микроскоп (оптич. прибор) В окулярной части Микроскоп (оптич. прибор) оба луча вновь соединяются и интерферируют между собой. Результат интерференции определяется разностью хода лучей d, которая выражается формулой d = Nl = (n₀ — n_m)d, где n₀, n_m — показатели преломления частицы и окружающей среды, d — толщина частицы, N — т. н. порядок интерференции, l — длина волны света. Принципиальная схема одного из способов осуществления интерференционного контраста показана на рис. 6. Конденсор 1 и объектив 4 снабжены двоякопреломляющими пластинками (помечены на рис. диагональными стрелками), первая из которых расщепляет исходный световой луч на два луча, а вторая воссоединяет их. Один из лучей, проходя через объект 3, запаздывает по фазе (приобретает разность хода по сравнению со вторым лучом); величина этого запаздывания измеряется компенсатором 5. Метод интерференционного контраста в некоторых отношениях сходен с методом фазового контраста — оба они основаны на интерференции лучей, прошедших через микрочастицу и миновавших её. Как и фазово-контрастная микроскопия, этот метод позволяет наблюдать прозрачные и бесцветные объекты, но их изображения могут быть и разноцветными (интерференционные цвета). Оба метода пригодны для изучения живых тканей и клеток (и часто применяются именно с этой целью). Отличие интерференционного метода от метода фазового контраста заключается главным образом в возможности, используя компенсаторы, с высокой точностью (до ¹/₃₀₀l) измерять разности хода, вносимые микрообъектами. Это открывает широкие возможности количественных исследований — на основании таких измерений могут быть рассчитаны общая масса и концентрация сухого вещества в микрообъекте (например, в растительной или животной клетке), показатель преломления и размеры объекта (рис. 7). Метод интерференционного контраста часто сочетают с другими методами микроскопии, в частности с наблюдением в поляризованном свете; применение его совместно с микроскопией в ультрафиолетовых лучах позволяет, например, определить содержание нуклеиновых кислот в общей сухой массе объекта. К интерференционной микроскопии обычно относят также методы использования микроинтерферометров.

Метод исследования в свете люминесценции (люминесцентная микроскопия, или флуоресцентная микроскопия) заключается в наблюдении под Микроскоп (оптич. прибор) зелено-оранжевого свечения микрообъектов, которое возникает при их освещении сине-фиолетовым светом или не видимыми глазом ультрафиолетовыми лучами (см. Люминесценция). При этом методе в оптическую схему Микроскоп (оптич. прибор) вводятся два светофильтра. Первый из них помещают перед конденсором; он пропускает от источника-осветителя излучение только тех длин волн, которые возбуждают люминесценцию либо самого объекта (собственная люминесценция), либо специальных красителей, введённых в препарат и поглощённых его частицами (вторичная люминесценция). Второй светофильтр, установленный после объектива, пропускает к глазу наблюдателя (или на фоточувствительный слой) только свет люминесценции. В люминесцентной микроскопии используют как освещение препаратов сверху (через объектив, который в этом случае служит и конденсором), так и снизу, через обычный конденсор. Наблюдение при освещении сверху иногда называют «люминесцентной микроскопией в отражённом свете» (этот термин условен — возбуждение свечения препарата не является простым отражением света); его часто сочетают с наблюдением по фазово-контрастному методу в проходящем свете.

  Метод широко применяется в микробиологии, вирусологии, гистологии, цитологии, в пищевой промышленности, при исследовании почв, в микрохимическом анализе, в дефектоскопии. Обилие и разнообразие применений связаны с чрезвычайно высокой цветовой чувствительностью глаза и высокой контрастностью изображения самосветящегося объекта на тёмном нелюминесцирующем фоне, а также ценностью информации о составе и свойствах исследуемых веществ, которую можно получить, зная интенсивность и спектральный состав их люминесцентного излучения.

  Метод наблюдения в ультрафиолетовых (УФ) лучах позволяет увеличить предельную разрешающую способность Микроскоп (оптич. прибор), т. е. понизить его предельное разрешение, которое зависит (см. выше) от длины волны l применяемого излучения (для используемых в микроскопии УФ лучей l = 400—250 нм, тогда как для видимого света l = 700—400 нм). Но главным образом этот метод расширяет возможности микроскопических исследований за счёт того, что частицы многих веществ, прозрачные в видимом свете, сильно поглощают УФ излучение определённых длин волн и, следовательно, легко различимы в УФ изображениях. Характерными спектрами поглощения в УФ области обладает, например, ряд веществ, содержащихся в растительных и животных клетках (пуриновые основания, пиримидиновые основания, большинство витаминов, ароматические аминокислоты, некоторые липиды, тироксин и др.); это обусловило широкое применение УФ микроскопии в качестве одного из методов цитохимического анализа.

  Ультрафиолетовые лучи невидимы для человеческого глаза. Поэтому изображения в УФ микроскопии регистрируют либо фотографически, либо с помощью электроннооптического преобразователя или люминесцирующего экрана. Распространён следующий способ цветового представления таких изображений. Препарат фотографируется в трёх длинах волн УФ области спектра; каждый из полученных негативов освещается видимым светом определённого цвета (например, синим, зелёным и красным), и все они одновременно проектируются на один экран. В результате на экране создаётся цветное изображение объекта в условных цветах, зависящих от поглощающей способности препарата в ультрафиолете.

  Метод наблюдения в инфракрасных (ИК) лучах также требует преобразования невидимого для глаза изображения в видимое путём его фотографирования или с помощью электроннооптического преобразователя. ИК микроскопия позволяет изучать внутреннюю структуру объектов, непрозрачных в видимом свете, например тёмных стекол, некоторых кристаллов и минералов и пр.

  Микрофотографирование и микрокиносъёмка, т. е. получение с помощью Микроскоп (оптич. прибор) изображений на светочувствительных слоях, широко применяется в сочетании со всеми другими методами микроскопического исследования. Оптическая система Микроскоп (оптич. прибор) при микрофотои микрокиносъёмке требует некоторой перестройки — иной по сравнению с визуальным наблюдением фокусировки окуляра относительно изображения, даваемого объективом (подробнее об этом см. в ст. Микропроекция). Многие современные Микроскоп (оптич. прибор) имеют постоянные (вмонтированные) устройства для микрофотографии, которые позволяют осуществлять такую перестройку и проектировать изображения препаратов на фотопластинку или плёнку (а большинство Микроскоп (оптич. прибор) может быть с этой целью оснащено дополнительными принадлежностями). Микрофотография незаменима при документировании исследований, при изучении объектов в невидимых для глаза УФ и ИК лучах (см. выше), а также объектов со слабой интенсивностью свечения. Микрокиносъёмка важна при исследовании процессов, развёртывающихся во времени (жизнедеятельности тканевых клеток и микроорганизмов, роста кристаллов, протекания простейших химических реакций и т. п.).

  Основные узлы микроскопа. В большинстве типов Микроскоп (оптич. прибор) (за исключением инвертированных, см. ниже) над предметным столиком, на котором закрепляют препарат, располагается устройство для крепления объективов, а под столиком устанавливается конденсор. Любой Микроскоп (оптич. прибор) имеет тубус (трубку), в котором устанавливаются окуляры; обязательной принадлежностью Микроскоп (оптич. прибор) являются также механизмы для грубой и точной фокусировки (осуществляемой путём изменения относительного положения препарата, объектива и окуляра). Все эти узлы крепятся на штативе или корпусе Микроскоп (оптич. прибор)

  Тип применяемого конденсора зависит от выбора метода наблюдения. Светлопольные конденсоры и конденсоры для наблюдения по методу фазового или интерференционного контраста представляют собой сильно отличающиеся одна от другой двухили трёхлинзовые системы. У светлопольных конденсоров числовая апертура может достигать 1,4; в их состав входит апертурная ирисовая диафрагма, которая иногда может смещаться в сторону для получения косого освещения препарата. Фазово-контрастные конденсоры снабжены кольцевыми диафрагмами. Сложными системами из линз и зеркал являются темнопольные конденсоры. Отдельную группу составляют эпиконденсоры — необходимые при наблюдении по методу тёмного поля в отражённом свете системы кольцеобразных линз и зеркал, устанавливаемых вокруг объектива. В УФ микроскопии применяются специальные зеркально-линзовые и линзовые конденсоры, прозрачные для ультрафиолетовых лучей.

  Объективы в большинстве современных Микроскоп (оптич. прибор) сменные и выбираются в зависимости от конкретных условий наблюдения. Часто несколько объективов закрепляются в одной вращающейся (т. н. револьверной) головке; смена объектива в этом случае осуществляется простым поворотом головки. По степени исправления хроматической аберрации различают микрообъективы ахроматы и апохроматы. Первые наиболее просты по устройству; хроматическая аберрация в них исправлена только для двух длин волн, и изображение при освещении объекта белым светом остаётся слегка окрашенным. В апохроматах эта аберрация исправлена для трёх длин волн, и они дают бесцветные изображения. Плоскость изображения у ахроматов и апохроматов несколько искривлена (см. Кривизна поля). Аккомодация глаза и возможность просмотра всего поля зрения с помощью перефокусировки Микроскоп (оптич. прибор) отчасти компенсируют этот недостаток при визуальном наблюдении, однако он сильно сказывается при микрофотографировании — крайние участки изображения получаются нерезкими. Поэтому широко используют микрообъективы с дополнительным исправлением кривизны поля — планахроматы и планапохроматы. В сочетании с обычными объективами применяют специальные проекционные системы — гомали, вставляемые вместо окуляров и исправляющие кривизну поверхности изображения (для визуального наблюдения они непригодны).

  Кроме того, микрообъективы различаются: а) по спектральным характеристикам — на объективы для видимой области спектра и для УФ и ИК микроскопии (линзовые или зеркально-линзовые); б) по длине тубуса, на которую они рассчитаны (в зависимости от конструкции Микроскоп (оптич. прибор)), — на объективы для тубуса 160 мм, для тубуса 190 мм и для т. н. «длины тубуса бесконечность» (последние создают изображение «на бесконечности» и применяются совместно с дополнительной — т. н. тубусной — линзой, переводящей изображение в фокальную плоскость окуляра); в) по среде между объективом и препаратом — на сухие и иммерсионные; г) по методу наблюдения — на обычные, фазово-контрастные, интерференционные и др.; д) по типу препаратов — для препаратов с покровным стеклом и без него. Отдельный тип представляют собой эпиобъективы (сочетание обычного объектива с эпиконденсором). Многообразие объективов обусловлено разнообразием методов микроскопических наблюдений и конструкций Микроскоп (оптич. прибор), а также различиями в требованиях к исправлению аберраций в разных условиях работы. Поэтому каждый объектив можно применять только в тех условиях, для которых он рассчитан. Например, объективом, рассчитанным для тубуса 160 мм, нельзя пользоваться в Микроскоп (оптич. прибор) с длиной тубуса 190 мм; с объективом для препаратов с покровным стеклом нельзя наблюдать препараты без покровного стекла. Особенно важно соблюдать расчётные условия при работе с сухими объективами больших апертур (А > 0,6), которые очень чувствительны ко всяким отклонениям от нормы. Толщина покровных стекол при работе с этими объективами должна быть равна 0,17 мм. Иммерсионный объектив можно использовать только с той иммерсией, для которой он рассчитан.

  Тип применяемого окуляра при данном методе наблюдения определяется выбором объектива Микроскоп (оптич. прибор) С ахроматами малых и средних увеличении используют окуляры Гюйгенса, с апохроматами и ахроматами больших увеличений — т. н. компенсационные окуляры, рассчитываемые так, чтобы их остаточная хроматическая аберрация была другого знака, чем у объективов, что улучшает качество изображения. Кроме того, существуют специальные фотоокуляры и проекционные окуляры, которые проектируют изображение на экран или фотопластинку (сюда же можно отнести упомянутые выше гомали). Отдельную группу составляют кварцевые окуляры, прозрачные для УФ лучей.

  Разнообразные принадлежности к Микроскоп (оптич. прибор) позволяют улучшить условия наблюдения и расширить возможности исследований. Осветители различных типов предназначены для создания наилучших условий освещения; окулярные микрометры служат для измерения размеров объектов; бинокулярные тубусы дают возможность наблюдать препарат одновременно двумя глазами; микрофотонасадки и микрофотоустановки применяются при микрофотографии; рисовальные аппараты дают возможность зарисовывать изображения. Для количественных исследований применяются специальные устройства (например, микроспектрофотометрические насадки).

  Типы микроскопов. Конструкция Микроскоп (оптич. прибор), его оснащение и характеристики основных узлов определяются либо областью применения, кругом проблем и характером объектов, для исследования которых он предназначен, либо методом (методами) наблюдения, на которые он рассчитан, либо же и тем и другим вместе. Всё это привело к созданию различных типов специализированных Микроскоп (оптич. прибор), позволяющих с высокой точностью изучать строго определённые классы объектов (или даже только некоторые определённые их свойства). С другой стороны, существуют т. н. универсальные Микроскоп (оптич. прибор), с помощью которых можно различными методами наблюдать различные объекты.

  Биологические Микроскоп (оптич. прибор) относятся к числу наиболее распространённых. Они применяются для ботанических, гистологических, цитологических, микробиологических, медицинских исследований, а также в областях, не связанных непосредственное биологией, — для наблюдения прозрачных объектов в химии, физике и т. д. Существует много моделей биологических Микроскоп (оптич. прибор), отличающихся конструктивным оформлением и дополнительными принадлежностями, которые существенно расширяют круг изучаемых объектов. К этим принадлежностям относятся: сменные осветители проходящего и отражённого света; сменные конденсоры для работы по методам светлого и тёмного полей; фазово-контрастные устройства; окулярные микрометры; микрофотонасадки; наборы светофильтров и поляризационных устройств, позволяющие в обычном (неспециализированном) Микроскоп (оптич. прибор) применять технику люминесцентной и поляризационной микроскопии. Во вспомогательном оборудовании для биологическиого Микроскоп (оптич. прибор) особенно важную роль играют средства микроскопической техники, предназначенные для подготовки препаратов и проведения с ними различных операций, в том числе и непосредственно в процессе наблюдения (см. Микроманипулятор, Микротом).

Биологические исследовательские Микроскоп (оптич. прибор) оснащаются набором сменных объективов для различных условий и методов наблюдения и типов препаратов, в том числе эпиобъективами для отражённого света и зачастую фазово-контрастными объективами. Набору объективов соответствует комплект окуляров для визуального наблюдения и микрофотографирования. Обычно такие Микроскоп (оптич. прибор) имеют бинокулярные тубусы для наблюдения двумя глазами.

  Кроме Микроскоп (оптич. прибор) общего назначения, в биологии широко используются и различные Микроскоп (оптич. прибор), специализированные по методу наблюдения (см. ниже).

  Инвертированные Микроскоп (оптич. прибор) отличаются тем, что объектив в них располагается под наблюдаемым предметом, а конденсор — сверху. Направление хода лучей, прошедших сверху вниз через объектив, изменяется системой зеркал, и в глаз наблюдателя они попадают, как обычно, снизу вверх (рис. 8). Микроскоп (оптич. прибор) этого типа предназначены для исследования громоздких объектов, которые трудно или невозможно расположить на предметных столиках обычных Микроскоп (оптич. прибор) В биологии с помощью таких Микроскоп (оптич. прибор) изучают находящиеся в питательной среде культуры тканей, которые помещают в термостатирующую камеру для поддержания заданной температуры. Инвертированные Микроскоп (оптич. прибор) применяют также для исследования химических реакций, определения точек плавления материалов и в других случаях, когда для осуществления наблюдаемых процессов требуется громоздкое вспомогательное оборудование. Для микрофотографирования и микрокиносъёмки инвертированные Микроскоп (оптич. прибор) снабжают специальными устройствами и камерами.

  Особенно удобна схема инвертированного Микроскоп (оптич. прибор) для наблюдения в отражённом свете структур различных поверхностей. Поэтому она применяется в большинстве металлографических Микроскоп (оптич. прибор) В них образец (шлиф металла, сплава или минерала) устанавливается на столике полированной поверхностью вниз, а остальная его часть может иметь произвольную форму и не требует какой-либо обработки. Существуют также металлографические Микроскоп (оптич. прибор), в которых объект располагают снизу, закрепляя его на специальной пластине; взаимное положение узлов в таких Микроскоп (оптич. прибор) то же, что и в обычных (неинвертированных) Микроскоп (оптич. прибор) Изучаемая поверхность часто предварительно протравливается, благодаря чему зёрна её структуры становятся резко отличимыми друг от друга. В Микроскоп (оптич. прибор) этого типа можно использовать метод светлого поля при прямом и косом освещении, метод тёмного поля и наблюдение в поляризованном свете. При работе в светлом поле объектив одновременно служит и конденсором. Для темнопольного освещения применяются зеркальные параболические эпиконденсоры. Введение специального вспомогательного устройства позволяет осуществить фазовый контраст в металлографических Микроскоп (оптич. прибор) с обычным объективом (рис. 9).

  Люминесцентные Микроскоп (оптич. прибор) оснащаются набором сменных светофильтров, подбирая которые можно выделить в излучении осветителя часть спектра, возбуждающую люминесценцию конкретного исследуемого объекта. Подбирается также светофильтр, пропускающий от объекта только свет люминесценции. Свечение многих объектов возбуждается УФ лучами или коротковолновой частью видимого спектра; поэтому источниками света в люминесцентных Микроскоп (оптич. прибор) служат дающие именно такое (и очень яркое) излучение ртутные лампы сверхвысокого давления (см. Газоразрядные источники света). Помимо специальных моделей люминесцентных Микроскоп (оптич. прибор), имеются люминесцентные устройства, используемые совместно с обычными Микроскоп (оптич. прибор); они содержат осветитель с ртутной лампой, набор светофильтров и т. н. опак-иллюминатор для освещения препаратов сверху.

  Ультрафиолетовые и инфракрасные Микроскоп (оптич. прибор) служат для исследований в невидимых для глаза областях спектра. Их принципиальные оптические схемы аналогичны схеме обычных Микроскоп (оптич. прибор) Из-за большой сложности исправления аберраций в УФ и ИК областях конденсор и объектив в таких Микроскоп (оптич. прибор) часто представляют собой зеркально-линзовые системы, в которых существенно уменьшается или полностью отсутствует хроматическая аберрация. Линзы изготовляются из материалов, прозрачных для УФ (кварц, флюорит) или ИК (кремний, германий, флюорит, фтористый литий) излучения. Ультрафиолетовые и инфракрасные Микроскоп (оптич. прибор) снабжены фотокамерами, в которых фиксируется невидимое изображение; визуальное наблюдение через окуляр в обычном (видимом) свете служит, когда это возможно, лишь для предварительной фокусировки и ориентировки объекта в поле зрения Микроскоп (оптич. прибор) Как правило, в этих Микроскоп (оптич. прибор) имеются электроннооптические преобразователи, превращающие невидимое изображение в видимое.

  Поляризационные Микроскоп (оптич. прибор) предназначены для изучения (с помощью оптических компенсаторов) изменений в поляризации света, прошедшего через объект или отражённого от него, что открывает возможности количественного или полуколичественного определения различных характеристик оптически активных объектов. Узлы таких Микроскоп (оптич. прибор) обычно выполняются так, чтобы облегчить точные измерения: окуляры снабжаются перекрестием, микрометрической шкалой или сеткой; вращающийся предметный столик — угломерным лимбом для измерения угла поворота; часто на предметном столике крепится Федорова столик, дающий возможность произвольно поворачивать и наклонять препарат для нахождения кристаллографических и кристаллооптических осей. Объективы поляризационных Микроскоп (оптич. прибор) специально подбираются так, чтобы в их линзах отсутствовали внутренние напряжения, приводящие к деполяризации света. В Микроскоп (оптич. прибор) этого типа обычно имеется включаемая и выключаемая вспомогательная линза (т. н. линза Бертрана), используемая при наблюдениях в проходящем свете; она позволяет рассматривать интерференционные фигуры (см. Кристаллооптика), образуемые светом в задней фокальной плоскости объектива после прохождения через исследуемый кристалл.

  С помощью интерференционных Микроскоп (оптич. прибор) наблюдают прозрачные объекты по методу интерференционного контраста; многие из них конструктивно аналогичны обычным Микроскоп (оптич. прибор), отличаясь лишь наличием специального конденсора, объектива и измерительного узла. Если наблюдение производится в поляризованном свете, то такие Микроскоп (оптич. прибор) снабжаются поляризатором и анализатором. По области применения (главным образом биологические исследования) эти Микроскоп (оптич. прибор) можно отнести к специализированным биологическим Микроскоп (оптич. прибор) К интерференционным Микроскоп (оптич. прибор) часто относят также микроинтерферометры — Микроскоп (оптич. прибор) особого типа, применяемые для изучения микрорельефа поверхностей обработанных металлических деталей.

  Стереомикроскопы. Бинокулярные тубусы, используемые в обычных Микроскоп (оптич. прибор), при всём удобстве наблюдения двумя глазами не дают стереоскопического эффекта: в оба глаза попадают в этом случае под одинаковыми углами одни и те же лучи, лишь разделяемые на два пучка призменной системой. Стереомикроскопы, обеспечивающие подлинно объёмное восприятие микрообъекта, представляют собой фактически два Микроскоп (оптич. прибор), выполненных в виде единой конструкции так, что правый и левый глаза наблюдают объект под разными углами (рис. 10). Наиболее широкое применение такие Микроскоп (оптич. прибор) находят там, где требуется производить какие-либо операции с объектом в ходе наблюдения (биологического исследования, хирургической операции на сосудах, мозге, в глазу — микрургия, сборка миниатюрных устройств, например транзисторов), — стереоскопическое восприятие облегчает эти операции. Удобству ориентировки в поле зрения Микроскоп (оптич. прибор) служит и включение в его оптическую схему призм, играющих роль оборачивающих систем; изображение в таких Микроскоп (оптич. прибор) прямое, а не перевёрнутое. Так как угол между оптическими осями объективов в стереомикроскопах обычно £ 12°, их числовая апертура, как правило, не превышает 0,12. Поэтому и полезное увеличение таких Микроскоп (оптич. прибор) бывает не более 120.

  Микроскоп (оптич. прибор) сравнения состоят из двух конструктивно объединённых обычных Микроскоп (оптич. прибор) с единой окулярной системой. Наблюдатель видит в двух половинах поля зрения такого Микроскоп (оптич. прибор) изображения сразу двух объектов, что позволяет непосредственно сравнить их по цвету, структуре и распределению элементов и другим характеристикам. Микроскоп (оптич. прибор) сравнения широко применяются при оценке качества обработки поверхностей, определении сортности (сравнение с эталонным образцом) и т. д. Специальные Микроскоп (оптич. прибор) такого типа используют в криминологии, в частности для идентификации оружия, из которого выпущена исследуемая пуля.

  В телевизионных Микроскоп (оптич. прибор), работающих по схеме микропроекции, изображение препарата преобразуется в последовательность электрических сигналов, которые затем воспроизводят это изображение в увеличенном масштабе на экране электроннолучевой трубки (кинескопа). В таких Микроскоп (оптич. прибор) можно чисто электронным путём, изменяя параметры электрической цепи, по которой проходят сигналы, менять контраст изображения и регулировать его яркость. Электрическре усиление сигналов позволяет проектировать изображения на большой экран, в то время как обычная микропроекция требует для этого чрезвычайно сильного освещения, часто вредного для микроскопических объектов. Большое достоинство телевизионных Микроскоп (оптич. прибор) заключается в том, что с их помощью можно дистанционно изучать объекты, близость к которым опасна для наблюдателя (например, радиоактивные).

  При многих исследованиях необходимо вести счёт микроскопических частиц (например, бактерий в колониях, аэрозолей, частиц в коллоидных растворах, клеток крови и т. д.), определять площади, занимаемые зёрнами одного и того же рода в шлифах сплава, и производить др. аналогичные измерения. Преобразование изображения в телевизионных Микроскоп (оптич. прибор) в серию электрических сигналов (импульсов) дало возможность построить автоматические счётчики микрочастиц, регистрирующие их по числу импульсов.

  Назначение измерительных Микроскоп (оптич. прибор) состоит в точном измерении линейных и угловых размеров объектов (зачастую совсем не малых). По способу измерения их можно разделить на два типа. Измерительные Микроскоп (оптич. прибор) 1-го типа применяются только в тех случаях, когда измеряемое расстояние не превышает линейных размеров поля зрения Микроскоп (оптич. прибор) В таких Микроскоп (оптич. прибор) непосредственно (с помощью шкалы или винтового окулярного микрометра) измеряется не сам объект, а его изображение в фокальной плоскости окуляра, и лишь затем, по известному значению увеличения объектива, вычисляется измеренное расстояние на объекте. Часто в этих Микроскоп (оптич. прибор) изображения объектов сравниваются с образцовыми профилями, нанесёнными на пластинки сменных окулярных головок. В измерительныхМикроскоп (оптич. прибор) 2-го типа предметный столик с объектом и корпус Микроскоп (оптич. прибор) можно с помощью точных механизмов перемещать друг относительно друга (чаще — столик относительно корпуса); измеряя это перемещение микрометрическим винтом или шкалой, жестко скрепленной с предметным столиком, определяют расстояние между наблюдаемыми элементами объекта. Существуют измерительные Микроскоп (оптич. прибор), у которых измерение производится лишь в одном направлении (однокоординатные Микроскоп (оптич. прибор)). Гораздо более распространены Микроскоп (оптич. прибор) с перемещениями предметного столика в двух перпендикулярных направлениях (пределы перемещений до 200´500 мм); для специальных целей применяются Микроскоп (оптич. прибор), в которых измерения (а следовательно, и относительные перемещения столика и корпуса Микроскоп (оптич. прибор)) возможны в трёх направлениях, соответствующих трём осям прямоугольных координат. На некоторых Микроскоп (оптич. прибор) можно проводить измерения в полярных координатах; для этого предметный столик делают вращающимся и снабжают шкалой и нониусом для отсчёта углов поворота. В наиболее точных измерительных Микроскоп (оптич. прибор) 2-го типа употребляются стеклянные шкалы, а отсчёты на них осуществляются с помощью вспомогательного (т. н. отсчётного) микроскопа (см. ниже). Точность измерений в Микроскоп (оптич. прибор) 2-го типа значительно выше по сравнению с Микроскоп (оптич. прибор) 1-го типа. В лучших моделях точность линейных измерений обычно порядка 0,001 мм, точность измерения углов — порядка 1'. Измерительные Микроскоп (оптич. прибор) 2-го типа широко применяются в промышленности (особенно в машиностроении) для измерения и контроля размеров деталей машин, инструментов и пр.

  В устройствах для особо точных измерений (например, геодезических, астрономических и т. д.) отсчёты на линейных шкалах и разделённых кругах угломерных инструментов производят с помощью специальныхотсчётных Микроскоп (оптич. прибор) — шкаловых Микроскоп (оптич. прибор) и Микроскоп (оптич. прибор)-микрометров. В первых имеется вспомогательная стеклянная шкала. Её изображение регулировкой увеличения объектива Микроскоп (оптич. прибор) делают равным наблюдаемому интервалу между делениями основной шкалы (или круга), после чего, отсчитывая положение наблюдаемого деления между штрихами вспомогательной шкалы, можно непосредственно определить его с точностью около 0,01 интервала между делениями. Ещё выше точность отсчётов (порядка 0,0001 мм) в Микроскоп (оптич. прибор)-микрометрах, в окулярной части которых помещен нитяной или спиральный микрометр. Увеличение объектива регулируют так, чтобы перемещению нити между изображениями штрихов измеряемой шкалы соответствовало целое число оборотов (или полуоборотов) винта микрометра.

Рис. 5 к ст. Микроскоп.

Рис. 6 к ст. Микроскоп.

Рис. 7. Микрофотография эритроцита человека в монохроматическом свете с l = 0,546 мкм. Изгиб интерференционной полосы воспроизводит в масштабе толщину эритроцита.

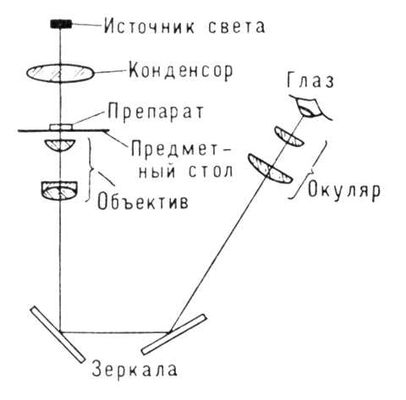

Рис. 8. Принципиальная оптическая схема инвертированного микроскопа.

Рис. 9. Микрофотографии нетравленого шлифа металла, снятые металлографическим микроскопом: слева — в светлом поле; справа — с фазово-контрастным устройством.

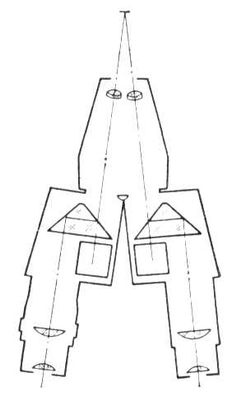

Рис. 10. Принципиальная схема стереомикроскопа, обеспечивающего объёмное восприятие наблюдаемых объектов.

  Помимо описанных выше, имеется значительное число ещё более узко специализированных типов Микроскоп (оптич. прибор), например Микроскоп (оптич. прибор) для подсчёта и анализа следов элементарных частиц и осколков деления ядер в ядерных фотографических эмульсиях, высокотемпературные Микроскоп (оптич. прибор) для изучения объектов, нагретых до температуры порядка 2000 °С, контактные Микроскоп (оптич. прибор) для исследования поверхностей живых органов животных и человека (объектив в них прижимается вплотную к изучаемой поверхности, а фокусировка Микроскоп (оптич. прибор) производится специальной встроенной системой).

  Часто Микроскоп (оптич. прибор) в качестве важной составной части используются в сложных установках в сочетании с другими приборами. Примерами могут служить предназначенные для определения спектров поглощения препаратов микроспектрофотометрические установки (см. Спектрофотометр), в которых Микроскоп (оптич. прибор) объединены со специальными монохроматорами и устройствами, измеряющими световые потоки; ряд приборов, применяемых в офтальмологии; компараторы, микрофотометры и многие др.



  Лит.: Михель К., Основы теории микроскопа, пер. с нем., Микроскоп (оптич. прибор), 1955; Ринне Ф., Берек Микроскоп (оптич. прибор), Оптические исследования при помощи поляризационного микроскопа, пер. с нем., Микроскоп (оптич. прибор), 1937; Микроскопы, под ред. Н. И. Полякова, Микроскоп (оптич. прибор), 1969; Тудоровский А. И., Теория оптических приборов, 2 изд., ч. 1—2, Микроскоп (оптич. прибор) — Л., 1948—52; Франсон Микроскоп (оптич. прибор), Фазово-контрастный и интерференционный микроскопы, пер. с франц., Микроскоп (оптич. прибор), 1960; Федин Л. А., Микроскопы, принадлежности к ним и лупы, Микроскоп (оптич. прибор), 1961; Федин Л. А., Барский И. Я., Микрофотография, Л., 1971; Оптические приборы для измерения линейных и угловых величин в машиностроении, Микроскоп (оптич. прибор), 1964.

  Л. А. Федин.
