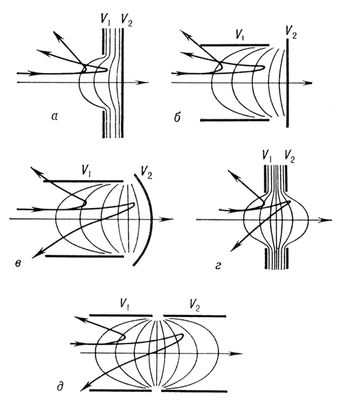

Рис. 1. Осесимметричные двухэлектродные электронные зеркала: V1 и V2 потенциалы электродов; тонкие линии сечения эквипотенциальных поверхностей плоскостью рисунка; линии со стрелками траектории электронов с разной энергией. Зеркала а и б всегда рассеивающие; зеркала в, г и д могут быть как рассеивающими, так и собирающими.

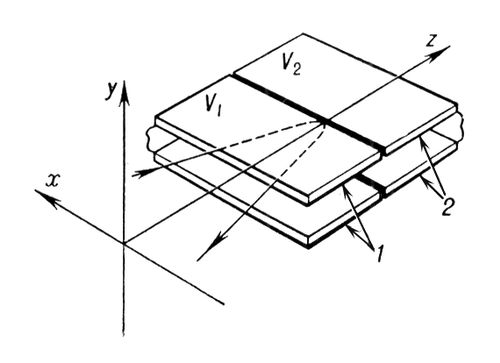

Рис. 2. Электростатическое цилиндрическое электронное зеркало: 1 и 2 — электроды, потенциалы которых соответственно V1 и V2. Название «цилиндрический» применительно к электроннооптическим системам отражает то обстоятельство, что в качестве электронных линз они могут действовать на электронный пучок так же, как цилиндрическая светооптическая линза — на световой пучок.

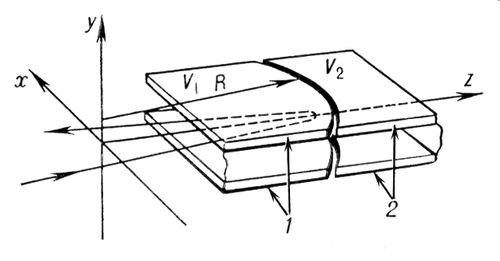

Рис. 3. Электростатическое трансаксиальное электронное зеркало: 1 и 2 — электроды, находящиеся под потенциалами V1 и V2; R — радиус кривизны зазора между электродами; плоскость xz совмещена со средней плоскостью зеркала.

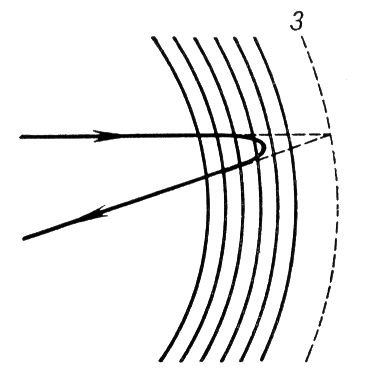

Рис. 4. Отражение пучка электронов в средней плоскости трансаксиального электростатического электронного зеркала. Сплошными кривыми показаны сечения эквипотенциальных поверхностей средней плоскостью зеркала; пунктирная кривая эффективная поверхность отражения электронного зеркала, соответствующая поверхности отражения его светооптического аналога зеркала З.
