Электронный проектор, автоэлектронный микроскоп, безлинзовый электроннооптический прибор для получения увеличенного в 10⁵—10⁶ раз изображения поверхности твёрдого тела. Электронный проектор был изобретён в 1936 немецким физиком Э. Мюллером. Основные части Электронный проектор: катод в виде острия с радиусом кривизны кончика ~10^-7—10^-8 м; стеклянная сферическая или конусообразная колба, дно которой покрыто слоем люминофора; и анод в виде проводящего слоя на стенках колбы или проволочного кольца, окружающего катод. При прогреве острия его кончик становится монокристаллическим и приобретает округлённую форму. Колба вакуумируется (остаточное давление ~10^-9—10^-11мм рт. ст.). Когда на анод подают положительное напряжение в несколько тыс. вольт относительно расположенного в центре колбы катода-острия, напряжённость электрического поля в непосредственной близости от кончика острия достигает 10^-7—10^-8в/см. Это обеспечивает интенсивную автоэлектронную эмиссию (см. Туннельная эмиссия) с кончика катода. Электроны, ускоряясь в радиальных (относительно кончика) направлениях, бомбардируя экран и вызывая свечение люминофора, создают на экране увеличенное изображение поверхности катода, отражающее симметрию кристаллической структуры острия (см. рис.). Увеличение в Электронный проектор равно отношению R/br, где R — расстояние катод — экран, r — радиус кривизны острия, b — фактор, характеризующий отклонение формы эквипотенциальных поверхностей электрического поля от сферической. Разрешающую способность Электронный проектор ограничивают наличие тангенциальных составляющих скоростей автоэлектронов у кончика острия и (в меньшей степени) явление дифракции электронов. Предел разрешения Электронный проектор составляет (2—3)×10^-7 см.

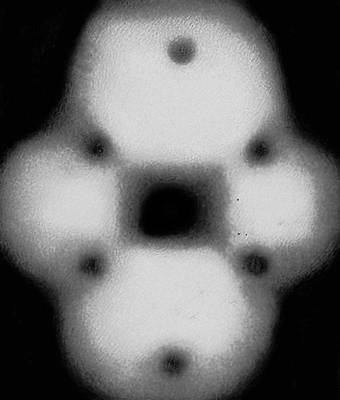

Рис. 2a. Изображения поверхности вольфрамового острия радиусом 950 Å при увеличении в 10⁶ раз в электронном проекторе (а). На изображении можно видеть только структуру кристаллических плоскостей.

Электронный проектор применяется для изучения автоэлектронной эмиссии металлов и полупроводников, определения работы выхода с разных граней монокристалла и пр. Для наблюдения фазовых переходов, изучения адсорбции атомов различных веществ на металлической или полупроводниковой поверхности и т. д. Электронный проектор используют весьма ограниченно, т. к. намного большие возможности в этих отношениях даёт применение ионного проектора.
