Ядерная электроника, совокупность методов ядерной физики, в которых используются электронные приборы для получения, преобразования и обработки информации, поступающей от детекторов ядерных излучений. Эти методы применяются помимо ядерной физики и физики элементарных частиц всюду, где приходится иметь дело с ионизирующими излучениями (химия, медицина, космические исследования и т. д.). Малая длительность процессов и, как правило, высокая их частота, а также наличие фона требуют от приборов Ядерная электроника высокого временного разрешения (~ 10^-9сек). Необходимость одновременного измерения большого числа параметров (амплитуды сигнала, времени его прихода, координаты точки его детектирования и др.) привела к тому, что именно в Ядерная электроника впервые были разработаны схемы аналого-цифрового преобразования, применены цифровые методы накопления информации, многоканальный и многомерный анализ и использованы ЭВМ (см. Электронная вычислительная машина).

При регистрации частиц (или квантов) задача Ядерная электроника сводится к счёту импульсов от детектора; при идентификации типа излучения или при исследовании его спектра анализируется форма импульса, его амплитуда или относительная задержка между импульсами. В случае исследования пространств, распределения излучения регистрируются номера «сработавших» детекторов или непосредственно определяется координата точки детектирования.

  Главными элементами устройств Ядерная электроника являются: совпадений схемы, антисовпадений схемы, амплитудные дискриминаторы, линейные схемы пропускания и сумматоры, многоканальные временные и амплитудные анализаторы, различные устройства для съёма информации с координатных детекторов (искровых камер и пропорциональных камер) и т. д. Полный перечень насчитывает сотни наименований.

  Устройство для регистрации частиц содержит детектор, усилитель, преобразователь сигнала и регистрирующее устройство. Преобразователь переводит сигнал детектора в стандартный импульс или преобразует амплитуду или время прихода сигнала в цифровой код. Для регистрации результатов измерения применяются счётчики импульсов, запоминающие устройства или ЭВМ, реже самопишущие приборы или фотоаппаратура.

  На рис. 1 изображена упрощённая система для исследования спектров излучения. Заряженная частица пересекает детекторы Д₁, Д₂, Д₃ и останавливается в детекторе Д₄. Сигналы с Д₁, Д₂, Д₃ через формирователи Ф₁, Ф₂, Ф₃ поступают на схему совпадений СС, которая отбирает события, при которых сигналы на её входы приходят одновременно. Одновременность прихода импульсов обеспечивается согласующимися линиями задержки ЛЗ. Схема совпадения вырабатывает сигнал, который «разрешает» преобразование исследуемого импульса от детектора Д₄. Результат преобразования из аналого-цифрового преобразователя АЦП в виде цифрового кода заносится в оперативное запоминающее устройство или ЭВМ. Измеренный амплитудный спектр выводится на экран электроннолучевой трубки ЭЛТ. Эта часть системы, ограниченная пунктиром, представляет собой многоканальный амплитудный анализатор. Скорость счёта на выходе схемы совпадений, фиксируемая счётчиком СЧ, показывает число зарегистрированных событий. Временной отбор сигналов осуществляется схемами совпадений, которые срабатывают от импульсов с определённой длительностью и амплитудой. Схемы совпадения реализуют логическую функцию «И» (логическое умножение), т. е. на её выходе сигнал появляется лишь тогда, когда импульсы на всех входах имеют определённый уровень, называются «единичным». Если на один из входов схемы совпадения подать сигнал с инвертированной полярностью, она превращается в схему антисовпадений. В современных схемах совпадений и антисовпадений используются стандартные интегральные схемы (рис. 2).

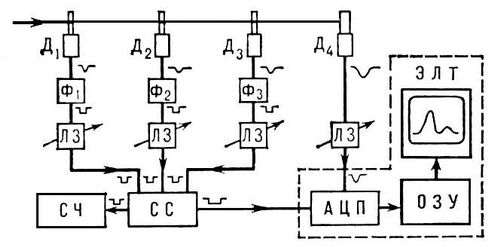

Рис. 1. Схема спектрометра заряженных частиц.

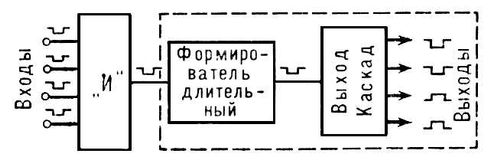

Рис. 2. Схема совпадений.

  Амплитудный отбор осуществляется дискриминаторами, которые выполняются по схеме триггера Шмидта или на туннельных диодах (ТД) и формируют стандартный выходной импульс лишь в случае, если напряжение (или ток) на входе превысит заданный порог. Для амплитудной дискриминации часто используются схемы сравнения (компараторы). Эволюция схем совпадений и амплитудных дискриминаторов типична и для др. приборов Ядерная электроника Вместо блоков, реализующих одну логическую функцию («И», «ИЛИ» и т. д.), разрабатываются универсальные многофункциональные устройства, логическую функцию которых можно задавать извне. Этому способствовало внедрение ЭВМ в Ядерная электроника Вычислительная техника позволила создать автоматизированную аппаратуру с программно регулируемыми параметрами: ЭВМ управляет порогами срабатывания схем, временным разрешением, задержкой сигналов, логикой отбора событий, режимом работы измерительные системы и т. д. Внедряются в практику физического эксперимента также микропроцессоры и специализированные процессоры для распознавания образов, для накопления и предварит, обработки результатов измерений (рис. 3). Накопление экспериментальных данных происходит в ЭВМ с последующей переписью на магнитную ленту. Результаты предварительной обработки выводятся на экран электроннолучевой трубки, что позволяет оператору вмешиваться в ход измерений. ЭВМ управляет различными исполнительными устройствами: моторами, перемещающими детекторы или мишени, реле, коммутаторами сигналов и т. д.

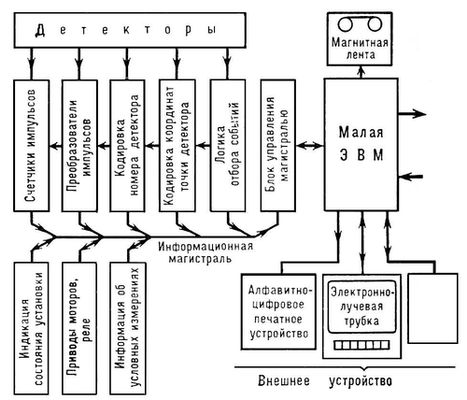

Рис. 3. Система накопления и обработки информации в ядерно-физическом эксперименте.



  Лит.: Ковальский Е., Ядерная электроника, пер. с англ., М., 1972; Электронные методы ядерной физики, М., 1973; Колпаков И. Ф., Электронная аппаратура на линии с ЭВМ в физическом эксперименте, М., 1974; Современная ядерная электроника, т. 1—2, М., 1974.

  Ю. А. Семенов.
