Бесшпоночное соединение, соединение вала с сопряжённой деталью без применения шпонок, исключающее их относительный поворот, а иногда и осевое перемещение. Осуществляется трением (соединения с гарантированным натягом, с пружинно-зажимными кольцами) и зацеплением (зубчатое соединение, соединения квадратного профиля, фасонно-профильные). В узком смысле Бесшпоночное соединение обычно называются фасонно-профильные соединения по цилиндрическим или коническим некруглым поверхностям плавного профиля (рис.). Недостатки Бесшпоночное соединение — деформация маложёстких деталей соединения и повышенное трение, затрудняющее перемещение детали вдоль вала под нагрузкой; преимущество — удобство обработки поверхности с плавным профилем методом копирования.

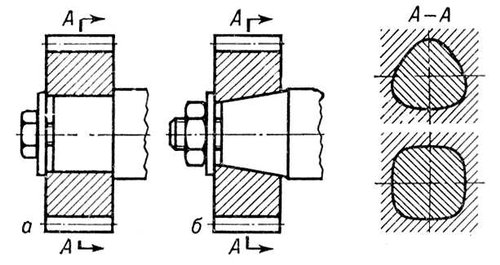

Фасонно-профильные соединения: а — по цилиндрическим поверхностям; б — по коническим поверхностям.
Н. Я. Ниберг.
