Бинокль (франц. binocle, от лат. bini — пара, два и oculus — глаз), оптический прибор из двух параллельных зрительных труб, соединённых вместе для наблюдения удалённых предметов двумя глазами.

  Различают 2 типа Бинокль Бинокль Галилея: имеет объектив с положительным фокусным расстоянием, окуляр — с отрицательным (рис. 1); даёт прямое изображение предметов, обладает высокой светосилой. Однако из-за малого поля зрения (что особенно ощущается при больших увеличениях) эти Бинокль выпускаются лишь с малым увеличением — от 2,5 до 4 крат. Призменные Бинокль Применение в Бинокль относительно длинных зрительных труб, дающих перевёрнутое изображение, привело к введению оборачивающей системы, позволяющей к тому же укоротить общую длину прибора. Наиболее распространены призменные Бинокль с оборачивающей системой призм Малофеева — Порро 1-го рода (ход лучей см. на рис. 2).

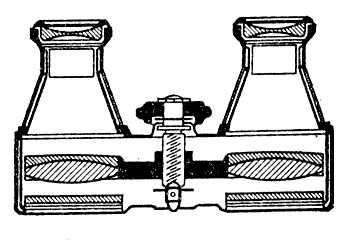

Рис. 1. Бинокль Галилея.

Рис. 2. Призменный бинокль с оборачивающей системой призм Малофеева — Порро.

Рис. 3. Разновидность призменного биинокля.

  Бинокль этого типа обладают рядом преимуществ: большим полем зрения, повышенной стереоскопичностью, возможностью применения сетки в фокальной плоскости объектива для определения угловых расстояний между объектами и для определения расстояний.

  Бинокль (как и зрительные трубы) характеризуются: увеличением, углом поля зрения и диаметром входного зрачка (диаметром объектива), а также пластичностью. По увеличению (кратности) Бинокль можно разбить на группы: малого увеличения (2—4-кратные), среднего (5—8-кратные), большого (10—22-кратные). Призменные Бинокль изготовляют с 3(театральные) — 22-кратным увеличением. Бинокль с более чем 10-кратным увеличением требуют для хорошего наблюдения штатива.

  Угол поля зрения Бинокль обратно пропорционален увеличению и прямо пропорционален углу поля зрения окуляра. Разработаны типы окуляров с углом поля зрения до 70° и даже 90° (широкоугольные Бинокль). Величина диаметра входного зрачка Бинокль влияет на т. н. сумеречное число, представляющее собой корень квадратный из произведения увеличения Бинокль на диаметр входного зрачка. По его величине оцениваются преимущества Бинокль для применения в сумерках и ночью. Например, при 8-кратном увеличении и диаметре входного зрачка 50 мм сумеречное число равно  Сумеречное число зависит от отношения яркости изображения к яркости предмета, наблюдаемого невооружённым глазом.

  Разрешающая способность Бинокль определяется диаметром входного зрачка, с учётом разрешающей способности глаза. Коэффициент пропускания Бинокль определяется качеством стекла и просветлением оптики, которое позволяет довести коэффициент пропускания до 0,9 для бинокля Галилея и до 0,75 для призменных Бинокль

  Под пластичностью (в оптике) понимают усиление стереоскопического эффекта, т. е. усиление ощущения глубины при наблюдении в Бинокль Пластичность Бинокль равна произведению увеличения Бинокль и увеличения базы (частное от деления расстояния между центрами объективов на расстояние между центрами окуляров). Пластичность Бинокль с разведёнными объективами бывает от 0,5 до 2, обычно её стремятся увеличить. Для лиц, носящих очки, разработаны специальные Бинокль с большим удалением выходного зрачка Бинокль от последней линзы окуляра (у обычных Бинокль 11—12 мм, у специальных Бинокль около 18 мм). Поэтому, как при наблюдении без очков, так и в очках, поле зрения Бинокль будет использоваться полностью. У лиц, носящих очки, при пользовании обычным Бинокль срезается приблизительно одна треть поля зрения вследствие виньетирования выходящих из Бинокль пучков лучей.

  По способу наведения Бинокль на фокус призменные Бинокль делятся на типы с раздельной и центральной фокусировкой. Наведение на фокус производится либо выдвижением каждого окуляра отдельно, либо выдвижением обоих окуляров вместе; предусматривается ещё выдвижение одного из окуляров по отношению к другому на случай неодинаковой аметропии глаз. Второй способ более удобен при наблюдении предметов, находящихся на различных расстояниях от наблюдателя. Появились Бинокль с т.н. панкратическим изменением увеличения, позволяющим непрерывно изменять увеличение (например, от 7 до 12 крат).



  Лит.: Оптика в военном деле. Сб. статей, под ред. акад. С. И. Вавилова и М. В. Савостьяновой, 3 изд., т. 2, М.— Л., 1948.

  Н. И. Кутнякова.
