Оборачивающая система, оборотная система, часть сложной оптической системы, поворачивающая на 180° изображения оптические предметов, создаваемые предшествующей (по ходу лучей света) частью оптической системы. Применение Оборачивающая система вызвано тем, что во многих случаях необходимо получать и рассматривать прямые изображения предметов, в то время как большинство объективов формирует перевёрнутые изображения. Оборачивающая система широко используют в зрительных трубах различных типов, в том числе в биноклях, некоторых типах микроскопов, перископах, проекционных аппаратах и т.д.

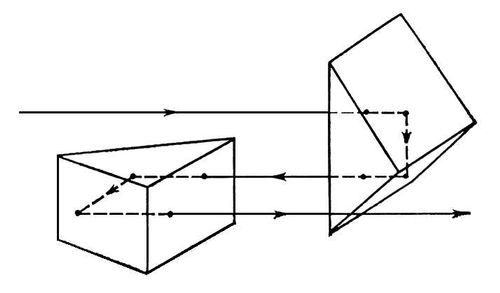

  Оборачивающая система бывают призменными, линзовыми и зеркальными. В призменных Оборачивающая система наиболее употребительны прямоугольные призмы со взаимно перпендикулярными ребрами (т. н. призмы Порро), в которые лучи света входят перпендикулярно одной из граней, испытывают затем дважды полное внутреннее отражение от других граней и выходят параллельно и противоположно своему первоначальному направлению. (На принципе полного внутреннего отражения основано применение в Оборачивающая система и др. деталей из оптического стекла, обладающих плоскими гранями; их также называют оборачивающими призмами, хотя в строго геометрическом смысле они могут не быть призмами, см. Отражательные призмы.) Призменные Оборачивающая система позволяют существенно изменить длину оптической системы. В частности, Оборачивающая система из двух призм Порро (рис. 1) значительно сокращают расстояния между объективом и окуляром (в приборах, предназначенных для визуального наблюдения, например в биноклях); изображение объекта при этом оборачивается без изменения его величины.

Рис. 1 к ст. Оборачивающая система.

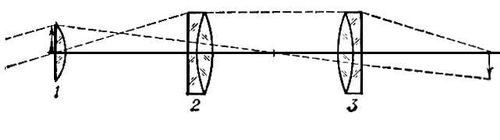

  Типичная линзовая Оборачивающая система (рис. 2) состоит из трёх компонентов: двух сложных линз 2 и 3 и добавочной плоско-выпуклой линзы 1, назывчается коллективом. Коллектив, располагаемый вблизи фокальной плоскости предшествующего Оборачивающая система объектива, формирует изображение входного зрачка этого объектива посередине между линзами 2 и 3, что позволяет свести к минимуму поперечные размеры Оборачивающая система Применяя линзовые Оборачивающая система, можно изменять размеры получаемого в конечном счёте изображения предмета, т. е. влиять на увеличение оптическое системы в целом (как в сторону возрастания, так и в сторону уменьшения). Плавное изменение расстояния между компонентами Оборачивающая система даёт возможность регулировать увеличение (что существенно в некоторых приборах). Кроме того, с помощью линзовых Оборачивающая система можно увеличивать общую длину оптической системы (это бывает необходимо, например, в перископах).

Рис. 2 к ст. Оборачивающая система.

  Оборачивающая система изготавливают и из волоконных элементов (см. Волоконная оптика, Световод), если качество последних способно обеспечить необходимую разрешающую способность оптической системы.



  Лит.: Тудоровский А. И., Теория оптических приборов, 2 изд., ч. 1, М. — Л., 1948.

  Г. Г. Слюсарев.
