Ванкеля двигатель, роторно-поршневой двигатель внутреннего сгорания (ДВС), конструкция которого разработана в 1957 инженером Ф. Ванкелем (F. Wankel, ФРГ). Особенность двигателя — применение вращающегося ротора (поршня), размещенного внутри цилиндра, поверхность которого выполнена по эпитрохоиде (см. Трохоида). Установленный на валу ротор жестко соединён с зубчатым колесом, которое входит в зацепление с неподвижной шестерней. Ротор с зубчатым колесом как бы обкатывается вокруг шестерни. Его грани при этом скользят по эпитрохоидальной поверхности цилиндра и отсекают переменные объёмы камер в цилиндре (рис., а). Такая конструкция позволяет осуществить 4-тактный цикл без применения спец. механизма газораспределения. Герметизация камер обеспечивается радиальными и торцевыми уплотнительными пластинами, прижимаемыми к цилиндру центробежными силами, давлением газа и ленточными пружинами. Смесеобразование, зажигание, смазка, охлаждение, запуск принципиально такие же, как и у обычного поршневого ДВС.

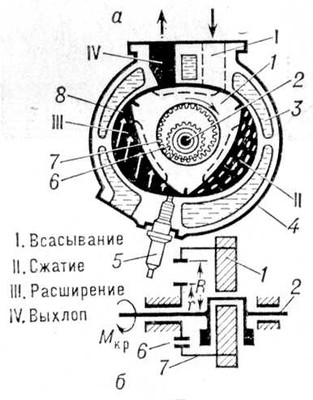

Двигатель Ванкеля: а — схема в положении выхлопа; б — зубчатое зацепление; 1 — ротор; 2 — вал; 3 — водяное охлаждеиие; 4 — корпус; 5 — свеча зажигания; 6 — шестерня; 7 — зубчатое колесо; 8 — цилиндр.

  Практическое применение получили двигатели с трёхгранными роторами, с отношением радиусов шестерни и зубчатого колеса: r: R = 2: 3 (рис., б), которые устанавливают на автомобилях, лодках и т.п.

  Масса и габариты Ванкеля двигатель в 2—3 раза меньше соответствующих им по мощности ДВС обычной схемы. Серийный выпуск двигателей осуществляется в ФРГ, Японии, США.

  В. В. Кулешов.
