Видеомагнитофон, аппарат для записи на магнитную ленту и последующего воспроизведения электрических сигналов изображения и звукового сопровождения телевизионных передач. По принципу действия Видеомагнитофон аналогичен обычному магнитофону. Однако для магнитной записи видеосигналов, занимающих полосу частот до 6—7 Мгц, необходима значительно большая скорость перемещения ленты относительно магнитной головки. В Видеомагнитофон это достигается использованием вращающегося диска с магнитными головками, перемещаемыми со скоростью 20—50 м/сек под некоторым углом к движению ленты в продольном направлении со скоростью 20—40 см/сек (рис. 1). В Видеомагнитофон обычно используется широкая магнитная лента (ширина 12,7 или 50,8 мм), на которой располагаются наклонные дорожки (строчки) видеозаписи. Звуковое сопровождение записывается неподвижной магнитной головкой вдоль одного из краёв ленты. Синхронизация частоты вращения диска с головками и скорости движения ленты, обеспечивающая при видеозаписи постоянство расстояния между наклонными дорожками (шаг записи) и точное следование головок по дорожкам при воспроизведении, осуществляется системой автоматического регулирования, в которой используется сигнал управления, записываемый также неподвижной магнитной головкой на др. краю ленты. Так как каждая из головок видеозаписи соприкасается с лентой в течение некоторой части своего полного оборота, то для получения непрерывного видеосигнала применяют электронный переключатель, поочерёдно подключающий головки к усилителю воспроизведения. Для устранения заметных искажений воспроизводимого видеосигнала, возникающих из-за различия характеристик головок, непостоянства контакта их с лентой и т.д., его перед записью преобразуют в частотно-модулированный сигнал. Затем, при воспроизведении, он ограничивается по амплитуде и подаётся на демодулятор, где преобразуется в исходный видеосигнал.

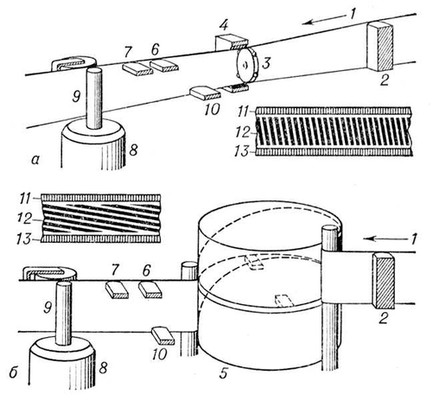

Схемы образования и расположение дорожек записи видеои звуковых сигналов (а — с четырьмя вращающимися головками, б — с двумя): 1 — магнитная лента: 2 — головка, стирающая видеозапись: 3 — вращающийся диск с головками;4 — направляющая вакуумная камера; 5 — барабан; 6 — головка, стирающая звукозапись; 7 — головка для записи и воспроизведения звука; 8 — вал ведущего электродвигателя; 9 — прижимной ролик; 10 — головка для записи и воспроизведения сигналов управления; 11 — дорожка записи звука; 12 — строчка видеозаписи; 13 — дорожка записи сигналов управления.

  Более сложные по устройству Видеомагнитофон (рис. 2) с 4 вращающимися головками имеют наилучшее качество записи и воспроизведения. Их применяют обычно в телевизионном вещании. Видеомагнитофон с 1 и 2 головками (рис. 3) имеют несколько худшие параметры (полоса пропускания частот 2—3 Мгц). Их используют в замкнутых телевизионных системах и для любительских целей.

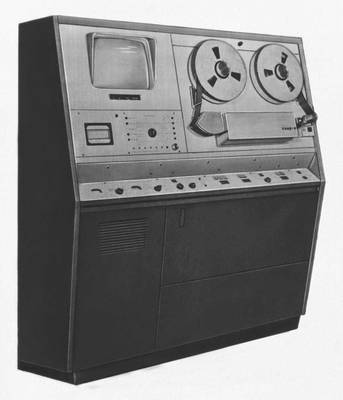

Рис. 2. Видеомагнитофон «Кадр-3».

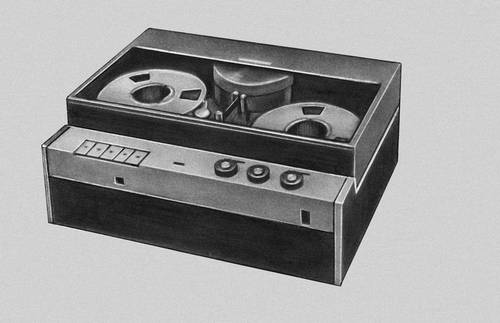

Рис. 3. Видеомагнитофон «Малахит». Применяется в комплекте с обычным телевизором.

  А. Видеомагнитофон Гончаров.
