Водоподъёмная машина, водоподъёмник, служит для перемещения жидкости, главным образом воды.

  В прошлом водоподъёмниками называли все технические средства для подачи воды, в том числе и насосы. В настоящее время Водоподъёмная машина обычно называются машины и механизмы, которые подают жидкость за счёт изменения в ней главным образом потенциальной энергии положения. Простейшие водоподъёмники — журавль и ворот для подъёма воды из колодцев. Более сложные Водоподъёмная машина, к числу которых относятся архимедов винт, водоподъёмные колёса, нория и др., обеспечивают непрерывную подачу больших объёмов воды. Архимедов винт (рис. 1) состоит из кожуха или лотка и винта, который вращается (около 50 об/мин) от ветряного или другого двигателя. Архимедов винт устанавливается наклонно (около 40° к горизонту) и одним концом погружается в воду. Винтовая поверхность при вращении давит на жидкость, перемещает её по корпусу или лотку, поднимая на 3—4 м. Водоподъёмное колесо имеет несколько разновидностей. Оно снабжено свободно подвешенными черпаками, которые внизу наполняются водой, а опорожняются (опрокидываясь) над лотком (рис. 2), или может иметь лопасти (рис. 3). Последние применялись для подачи больших количеств воды на высоте 2—6 м; приводом для них служили водяные колеса или другие двигатели. Нория, или черпаковый водоподъёмник (рис. 4), служит для подъёма жидкости на высоту до 25 м; рабочий орган нории — бесконечная цепь с укреплёнными на ней черпаками. Устройства, аналогичные нории, известны под названиями цепных чигирей, фланцевых (чёточных) или ячеисто-ленточных водоподъёмников, в которых захват жидкости осуществляется ячейками бесконечной цепи или ленты. В ячейках жидкость удерживается силой поверхностного натяжения. В настоящее время Водоподъёмная машина применяются в слаборазвитых странах, где они ещё используются для орошения или осушения земель и т.п. работ.

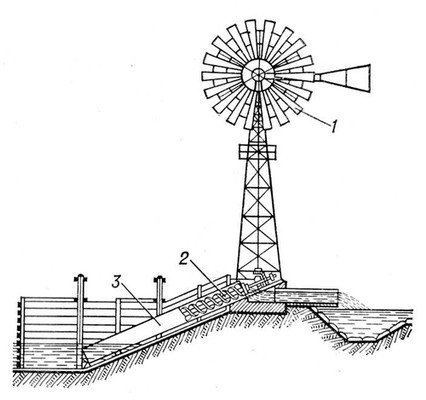

Рис. 1. Архимедов винт: 1 — двигатель, 2 — винт, 3 — кожух.

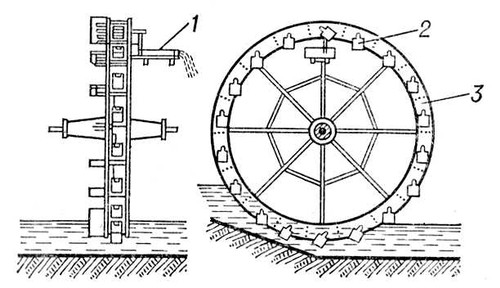

Рис. 2. Водоподъёмное колесо с черпаками: 1 — лоток, 2 — черпак, 3 — колесо.

Рис. 3. Водоподъёмное колесо с лопастями: 1 — привод, 2 — колесо, 3 — лопасти, 4 — приёмное устройство.

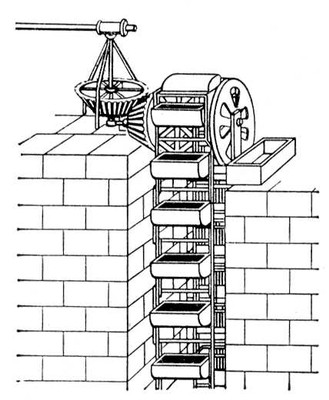

Рис. 4. Нория для подъёма жидкости.



  Лит.: Грибанов И. П., Простейшие водоподъемники для орошения небольших площадей, М., 1943; Флоринский М. М., Рычагов В. В., Насосы и насосные станции, 3 изд., М., 1967.

  Ю. В. Квитковский.
