Водяное отопление, наиболее распространённая отопительная система, применяемая в современных жилых, общественных и промышленных зданиях; тепло в отапливаемые помещения передаётся горячей водой через находящиеся в них отопительные приборы. Система Водяное отопление включает: водонагреватели, в которых вода подогревается сжигаемым топливом (котёл) или преобразуемой в тепло электроэнергией (электрокотёл), при централизованном теплоснабжении — паром и более горячей водой (теплообменный аппарат); отопительные приборы (радиаторы, конвекторы, панели, ребристые и гладкие трубы и т.п.); трубопроводы, по которым горячая вода от водонагревателя поступает в отопительные приборы и после остывания в них возвращается обратно в водонагреватель; расширительный сосуд для воды, объём которой увеличивается при нагревании; запорно-регулирующую арматуру, устанавливаемую на трубопроводе.

  Различают системы Водяное отопление с естественным и механическим побуждением движения воды. В системах Водяное отопление с естественным побуждением (рис. 1), применяемых только в небольших зданиях, вода циркулирует за счёт разности температур и плотности нагретой в водонагревателе (более лёгкой) и остывшей в отопительных приборах и трубопроводах (более тяжёлой) воды. Циркуляция при всех прочих равных условиях усиливается по мере увеличения расстояния по вертикали между отопительными приборами и водонагревателем, в связи с чем последний стараются размещать возможно ниже. В системах Водяное отопление с механическим побуждением (рис. 2) циркуляция воды происходит в основном за счёт действия циркуляционного насоса, который устанавливают на трубопроводе, подводящем охлаждённую воду к водонагревателю. В таких системах водонагреватель может быть расположен на одном уровне с отопительными приборами и даже выше них, а диаметры трубопроводов меньше, чем в системах с естественным побуждением.

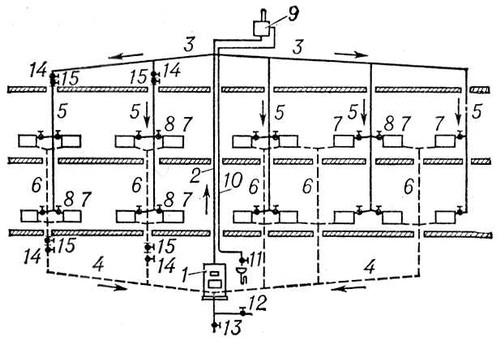

Рис. 1. Схема водяного отопления с естественным побуждением (двухтрубная с верхней разводкой): 1 — водонагреватель (котёл); 2 — главный стояк; 3 — горячий трубопровод: 4 — обратный трубопровод; 5 — горячие стояки; 6 — обратные стояки; 7 — отопительные приборы; 8 — регулирующие краны у отопительных приборов (обычно краны двойной регулировки); 9 — расширительный сосуд: 10 — сигнальная труба; 11 — запорный вентиль на сигнальной трубе; 12 — напорная водопроводная линия с установленным на ней запорным вентилем; 13 — спусковая линия в канализацию с установленным на ней запорным вентилем; 14 — запорно-регулирующие задвижки или краны на стояках; 15 — тройники для спуска воды из системы. Водяное отопление.

Рис. 1. Схема водяного отопления с естественным побуждением (двухтрубная с верхней разводкой): 1 — водонагреватель (котёл); 2 — главный стояк; 3 — горячий трубопровод: 4 — обратный трубопровод; 5 — горячие стояки; 6 — обратные стояки; 7 — отопительные приборы; 8 — регулирующие краны у отопительных приборов (обычно краны двойной регулировки); 9 — расширительный сосуд: 10 — сигнальная труба; 11 — запорный вентиль на сигнальной трубе; 12 — напорная водопроводная линия с установленным на ней запорным вентилем; 13 — спусковая линия в канализацию с установленным на ней запорным вентилем; 14 — запорно-регулирующие задвижки или краны на стояках; 15 — тройники для спуска воды из системы.

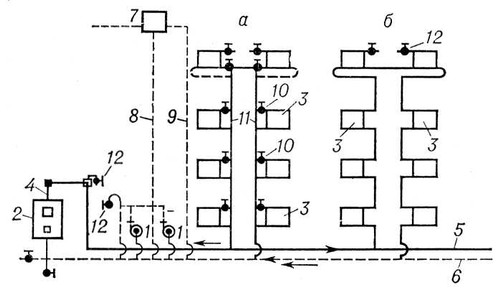

Рис. 2. Схема водяного отопления с механическим побуждением с нижним расположением горячей разводящей линии и присоединением отопительных приборов по однотрубной схеме (а), по проточной схеме (б): 1 — циркуляционные насосы; 2 — водонагреватель (котёл); 3 — отопительные приборы; 4 — главный стояк; 5 — горячий трубопровод; 6 — обратный трубопровод; 7 — расширительный сосуд; 8 — расширительная труба; 9 — циркуляционная труба от расширителя; 10 — регулировочные краны; 11 — замыкающие участки; 12 — воздуховыпускные краны. Водяное отопление.

Рис. 2. Схема водяного отопления с механическим побуждением с нижним расположением горячей разводящей линии и присоединением отопительных приборов по однотрубной схеме (а), по проточной схеме (б): 1 — циркуляционные насосы; 2 — водонагреватель (котёл); 3 — отопительные приборы; 4 — главный стояк; 5 — горячий трубопровод; 6 — обратный трубопровод; 7 — расширительный сосуд; 8 — расширительная труба; 9 — циркуляционная труба от расширителя; 10 — регулировочные краны; 11 — замыкающие участки; 12 — воздуховыпускные краны.

  В системах Водяное отопление применяют различные схемы разводки трубопроводов: с верхним и с нижним расположением горячей разводящей линии при вертикальных стояках, к которым присоединяются отопительные приборы; с поэтажной горизонтальной разводкой и др. По способу присоединения отопительных приборов различают двух-, однотрубные (рис. 2, а) и проточные (рис. 2, б) схемы. В первом случае все отопительные приборы присоединены параллельно к двум трубам (горячему и обратному стоякам); во втором — каждый отопительный прибор присоединён к одной трубе (стояку), причём часть проходящей по нему воды идёт через прибор, а часть, минуя его, — через замыкающий участок. В проточной схеме вода проходит последовательно через все отопительные приборы, присоединённые к стояку. Для правильной эксплуатации системы Водяное отопление важно, чтобы из неё был удалён воздух. С этой целью, а также для полного опорожнения системы все трубопроводы прокладываются вертикально или с уклоном, причём в верхней точке системы делаются специальные устройства — воздухоотводчики.

  При централизованном теплоснабжении горячая вода из наружной сети часто подаётся непосредственно в системы Водяное отопление и после охлаждения возвращается обратно. Если температура горячей воды в наружных сетях централизованного теплоснабжения выше температуры, соответствующей гигиеническим требованиям отопления (например, 85°С для больниц, 105°С для жилых домов), то к горячей воде с целью уменьшения её температуры подмешивают охлажденную воду из системы отопления. Для этого в месте присоединения системы Водяное отопление к наружным сетям централизованного теплоснабжения устанавливают водоструйные насосы (рис. 3). Изменение теплоотдачи Водяное отопление, необходимое в связи с колебаниями наружной температуры, достигается централизованным регулированием температуры воды в системе. Местное, покомнатное, регулирование производится обычно кранами у отопительных приборов. Летом в период бездействия системы отопления для сохранности трубопроводов воду из неё спускать не рекомендуется.

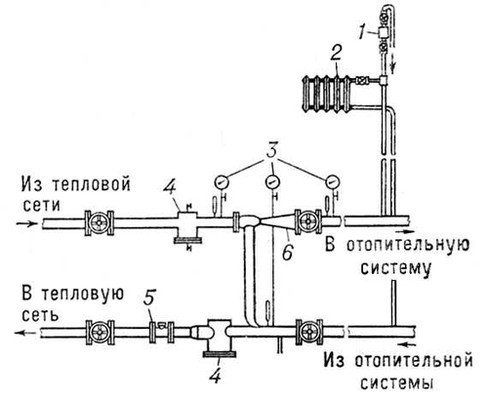

Рис. 3. Схема присоединения водяного отопления к централизованному теплоснабжению с установкой водоструйного насоса: 1 — воздухоотводчик (вантуз); 2 — отопительный прибор; 3 — манометры; 4 — грязевики; 5 — тройник; 6 — водоструйный насос (элеватор). Водяное отопление.

Рис. 3. Схема присоединения водяного отопления к централизованному теплоснабжению с установкой водоструйного насоса: 1 — воздухоотводчик (вантуз); 2 — отопительный прибор; 3 — манометры; 4 — грязевики; 5 — тройник; 6 — водоструйный насос (элеватор).



  Лит.: Отопление и вентиляция, ч. 1 — Отопление, М., 1956; Ливчак И. Ф., Квартирное водяное отопление малоэтажных зданий, М. — Л., 1950.

  И. Ф. Ливчак.
