Водяной затвор, гидравлическое устройство, препятствующее обратному течению газов в трубопроводах. Водяной затвор применяется в санитарной технике для предотвращения попадания канализационных газов в помещения через санитарные приборы (раковины, унитазы и др.). При газовой сварке Водяной затвор препятствует проникновению взрывной волны из сварочной горелки в ацетиленовый генератор («обратный удар»). Водяной затвор как предохранительное устройство применяют иногда в паросиловом хозяйстве и газохранилищах.

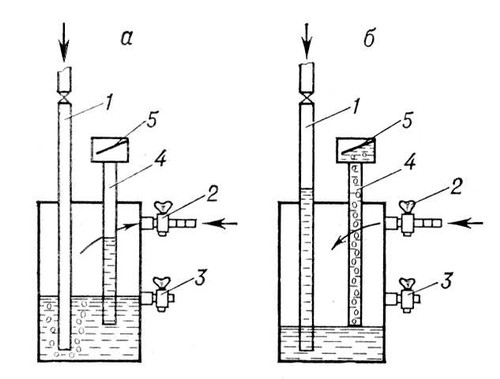

Схема водяного затвора, применяемого при газовой сварке: а — при нормальной работе; б — при «обратном ударе».
Ацетилен поступает в Водяной затвор (рис.) по трубе 1, заполненной водой до уровня контрольного краника 3, и, пройдя слой воды, выходит к горелкам через кран 2. При взрыве газовой смеси в горелке газ поступает в Водяной затвор через кран 2 и оттесняет воду в трубу 1, образуя водяную пробку. Уровень воды в Водяной затвор понижается, обнажая нижний конец трубы 4, и газ через эту трубу уходит в атмосферу, увлекая с собой воду в Водяной затвор, отбиваемую щитком 5. Водяная пробка в трубке 1 не позволяет взрывной волне проникнуть в сварочный генератор.
