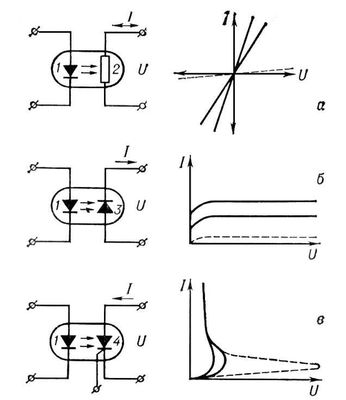

Оптрон, прибор, состоящий из излучателя света и фотоприёмника, связанных друг с другом оптически и помещенных в общем корпусе. Иногда Оптрон называют также пару «излучатель-фотоприёмник» с любыми видами оптической и электрической связи между ними. Оптрон используют для связи отдельных частей радиоэлектронных устройств (главным образом вычислительной и измерительной техники и автоматики), при которой одновременно обеспечивается электрическая развязка между ними (как в трансформаторе), а также для бесконтактного управления электрическими цепями (аналогично реле). Разработка Оптрон началась в 60-е гг. 20 в. Электрические схемы и выходные характеристики оптронов с фоторезистором (а), фотодиодом (б) и фототиристором (в): 1 — полупроводниковый светоизлучающий диод; 2 — фоторезистор; 3 — фотодиод; 4 — фототиристор; U и I — напряжение и ток в выходной цепи оптрона. Пунктирные кривые соответствуют отсутствию тока во входной цепи оптрона, сплошные — двум разным значениям входных токов. В излучателе Оптрон входной электрический сигнал преобразуется в световой и передаётся по оптическому каналу в фотоприёмник, где он вновь преобразуется в электрический (рис.). Излучателем обычно служит полупроводниковый светоизлучающий диод, промежуточной средой оптического канала — оптической клеи, стёкла, волоконные световоды, воздух, фотоприёмником — фотодиод,фоторезистор,фототранзистор,фототиристор и др. Тип фотоприёмника определяет выходные характеристики Оптрон К выходу Оптрон подключают усилители и преобразователи сигналов фотоприёмника, обычно в интегральном исполнении. Такое устройство в целом называется оптронной интегральной схемой. Основные свойства Оптрон: практически полная электрическая развязка входных и выходных цепей, высокая электрическая прочность (104—105в), однонаправленность потока информации, отсутствие обратной реакции приёмника на излучатель, широкая полоса пропускания (начиная от постоянного тока), большой срок службы, малые габариты и масса. См. также Оптоэлектроника.
Лит.: Свечников С, В., Элементы оптоэлектроники, М., 1971. Ю. Р. Носов. |
||||||||||||||||||||||||||||||||||||||||||||||
|
