Вращающаяся печь (трубчатая печь, барабанная печь), промышленная печь цилиндрической формы с вращательным движением вокруг продольной оси, предназначенная для нагрева сыпучих материалов с целью их физико-химической обработки. Вращающаяся печь различают: по принципу теплообмена —с противотоком и с параллельным током газов и материала; по способу передачи энергии — с прямым, косвенным (через стенку муфеля) и комбинированным нагревом обрабатываемого материала. По назначению различают Вращающаяся печь для спекания шихт в производстве глинозёма, получения цементного клинкера, окислительного, восстановительного, хлорирующего обжига, прокалки гидроокиси алюминия, кокса, карбонатов, сульфатов и др., обезвоживания материалов, извлечения цинка и свинца (вельц-печи), получения железа или сплавов цветных металлов их прямым восстановлением из руд в твёрдой фазе (кричные печи), обжига огнеупорного сырья и др.

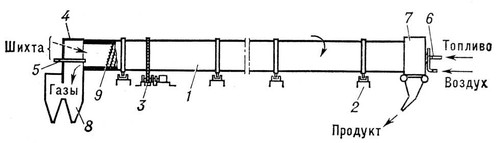

Схема вращающейся печи.

  Основными являются Вращающаяся печь, в которых сжигается пылевидное, твёрдое, жидкое или газообразное топливо непосредственно в рабочем пространстве печи и греющие газы движутся навстречу обрабатываемому материалу (рис.). Металлический барабан 1, футерованный огнеупорным кирпичом, устанавливают под небольшим углом к горизонту на опорные ролики 2. В ряде случаев диаметр барабана делают переменным по длине. Барабан приводят во вращение (1—2 об/мин) электродвигателем через редуктор и открытую зубчатую передачу 3. Шихту загружают со стороны головки 4. Сухую шихту подают механическими питателями, а шихту в виде пульпы — наливом или через форсунки 5. Топливо (10—30% от массы шихты) вводят через горелки (форсунки) 6, помещённые в горячей головке 7. Здесь же выгружают готовый продукт, направляемый в холодильник. Газы из Вращающаяся печь очищают от пыли (возгонов) в системе 8. Для улучшения условий теплопередачи во Вращающаяся печь встраивают различные теплообменные устройства 9 — перегребающие лопасти, полки, цепные завесы, насадки и т.д. С этой же целью в ряде случаев футеровку печей выполняют сложной формы, например ячейковой. Основные размеры Вращающаяся печь варьируются в значительных пределах: длина от 50 до 230 м, а диаметр от 3 до 7,5 м. Производительность Вращающаяся печь достигает 150 т/ч (готового продукта). Наблюдается тенденция к соединению Вращающаяся печь с различными теплообменными аппаратами, что позволяет при повышении технико-экономических показателей работы печей уменьшать их размеры.



  Лит.: Диомидовский Д. А., Металлургические печи цветной металлургии, М., 1961; Вращающиеся печи для спекания глинозёмных шихт, в. 1—2, М., 1962—64; Ходоров Е. И., Печи цементной промышленности, Л., 1968.

  И. А. Южанинов.
