Вращающееся магнитное поле, возникает как результирующее поле при наложении двух или более переменных магнитных полей, имеющих одинаковую частоту, но сдвинутых одно относительно другого по фазе в пространстве. Явление Вращающееся магнитное поле, которое впервые в строгой научной форме было описано в 1888 практически одновременно и независимо итальянским физиком Г. Феррарисом и сербским инженером Н. Тесла (см. Асинхронный электродвигатель), находит применение в электродвигателях, измерительных приборах и различной аппаратуре регулирования и управления на переменном токе. В большинстве случаев Вращающееся магнитное поле электрической машины возбуждается трёхфазным током, питающим 3 катушки (1, 2 и 3 на рис.), оси которых сдвинуты в пространстве на 120°. Двухфазное Вращающееся магнитное поле применяется главным образом в малых асинхронных электродвигателях, электроизмерительных приборах и т.д. Направление вращения Вращающееся магнитное поле зависит от последовательности фаз многофазной системы и относительной ориентации осей катушек в пространстве.

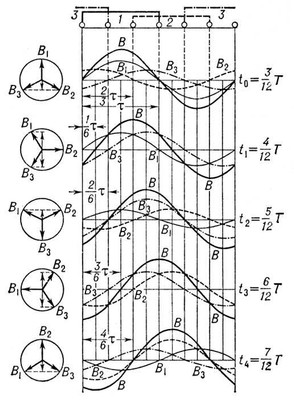

Образование вращающегося магнитного поля при сложении 3 синусоидальных магнитных полей, сдвинутых на 120° в пространстве и по фазе: <span style='font-family:Symbol;layout-grid-mode:line'>t</span><span style='font-family:— полюсное деление; В1, B2, B3 — магнитные индукции, создаваемые токами 1-й, 2-й и 3-й фаз; В — суммарная магнитная индукция вращающегося поля. Вращающееся магнитное поле." alt="Образование вращающегося магнитного поля при сложении 3 синусоидальных магнитных полей, сдвинутых на 120° в пространстве и по фазе: t— полюсное деление; В1, B2, B3 — магнитные индукции, создаваемые токами 1-й, 2-й и 3-й фаз; В — суммарная магнитная индукция вращающегося поля."

Образование вращающегося магнитного поля при сложении 3 синусоидальных магнитных полей, сдвинутых на 120° в пространстве и по фазе: t— полюсное деление; В1, B2, B3 — магнитные индукции, создаваемые токами 1-й, 2-й и 3-й фаз; В — суммарная магнитная индукция вращающегося поля.



  Лит.: Калантаров П. Л., Нейман Л. Р., Теория цепей переменного тока, 4 изд., М. — Л., 1954 (Теоретические основы электротехники, ч. 2); Веселовский О. Н., Михаил Осипович Доливо-Добровольский [1862—1919], М. — Л., 1958.
