Магнитное поле, силовое поле, действующее на движущиеся электрические заряды и на тела, обладающие магнитным моментом, независимо от состояния их движения. Магнитное поле характеризуется вектором магнитной индукции В, который определяет: силу, действующую в данной точке поля на движущийся электрический заряд (см. Лоренца сила); действие Магнитное поле на тела, имеющие магнитный момент, а также другие свойства Магнитное поле

  Впервые термин «Магнитное поле» ввёл в 1845 М. Фарадей, считавший, что как электрические так и магнитные взаимодействия осуществляются посредством единого материального поля. Классическая теория электромагнитного поля была создана Дж. Максвеллом (1873), квантовая теория — в 20-х годах 20 века (см. Квантовая теория поля).

Источниками макроскопического Магнитное поле являются намагниченные тела, проводники с током и движущиеся электрически заряженные тела. Природа этих источников едина: Магнитное поле возникает в результате движения заряженных микрочастиц (электронов, протонов, ионов), а также благодаря наличию у микрочастиц собственного (спинового) магнитного момента (см. Магнетизм).

  М.. п. электрического тока определяется Био — Савара законом: Магнитное поле тел, имеющих магнитный момент, — формулами, описывающими поле магнитного диполя (в общем случае — мультиполя).

  Переменное Магнитное поле возникает также при изменении во времени электрического поля. В свою очередь, при изменении во времени Магнитное поле возникает электрическое поле. Полное описание электрического и магнитного полей в их взаимосвязи дают Максвелла уравнения. Для характеристики Магнитное поле часто вводят силовые линии поля (линии магнитной индукции). Касательная в каждой точке такой линии имеет направление вектора В в этой точке. Числом силовых линий, проходящих через единичную перпендикулярную к ним площадку, количественно определяют индукцию поля. В местах повышенных значений В линии индукции сгущаются, в тех же местах, где поле слабее, линии расходятся (см., например, рис. 1).

  Для Магнитное поле наиболее характерны следующие проявления.

  1. В постоянном однородном Магнитное поле на магнитный диполь с магнитным моментом p_m действует вращающий момент N = [р_mВ] (так, магнитная стрелка в Магнитное поле поворачивается по полю; виток с током I, также обладающий магнитным моментом, стремится занять положение, при котором его плоскость была бы перпендикулярна линиям индукции; атомный диполь прецессирует вокруг силовой линии с характеристической частотой; рис. 1, а).

2. В постоянном однородном Магнитное поле действие силы Лоренца приводит к тому, что траектория движения электрического заряда имеет вид спирали с кривизной, обратно пропорциональной скорости (рис. 1, б). Искривление траектории электрических зарядов под действием силы Лоренца сказывается, например, в перераспределении тока по сечению проводника при внесении его в Магнитное поле Этот эффект лежит в основе гальваномагнитных, термомагнитных и других родственных им явлений.

  3. В пространственно неоднородном Магнитное поле на магнитный диполь действует сила F, перемещающая диполь в направлении градиента поля: F = grad (p_mB); так, пучок атомов, содержащий атомы с противоположно ориентированными магнитными моментами, в неоднородном Магнитное поле разделяется на два расходящихся пучка (рис. 1, в).

  4. Магнитное поле, непостоянное во времени, оказывает силовое действие на покоящиеся электрические заряды и приводит их в движение; возникающий при этом в контуре ток I_инд (рис. 1, г) своим Магнитное поле В_инд противодействует изменению первоначального Магнитное поле (см. Индукция электромагнитная).

p_т — магнитный момент, q — электрический заряд, v — скорость заряда. Магнитное поле." alt="Рис. 1. a — действие однородного постоянного магнитного поля на магнитную стрелку, виток с током I и атомный диполь (е — электрон атома); б — действие однородного постоянного магнитного поля на свободно движущиеся электрические заряды q (их траектория в общем случае имеет вид спирали); в — разделение пучка магнитных диполей в неоднородном магнитном поле; г — возникновение тока индукции в витке при усилении внешнего магнитного поля В (стрелками показано направление тока индукции и создаваемого магнитного поля В_инд). Здесь p_т — магнитный момент, q — электрический заряд, v — скорость заряда."

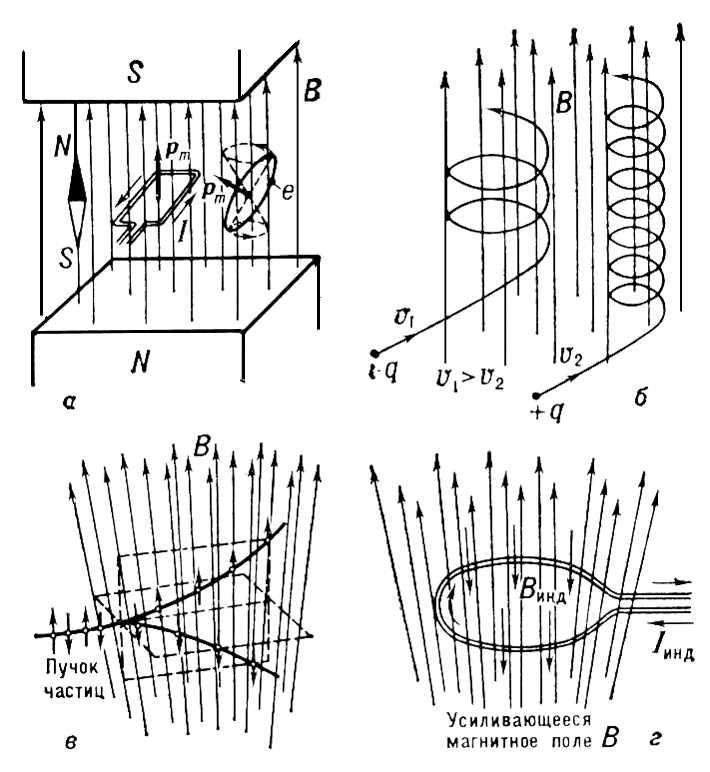

Рис. 1. a — действие однородного постоянного магнитного поля на магнитную стрелку, виток с током I и атомный диполь (е — электрон атома); б — действие однородного постоянного магнитного поля на свободно движущиеся электрические заряды q (их траектория в общем случае имеет вид спирали); в — разделение пучка магнитных диполей в неоднородном магнитном поле; г — возникновение тока индукции в витке при усилении внешнего магнитного поля В (стрелками показано направление тока индукции и создаваемого магнитного поля В_инд). Здесь p_т — магнитный момент, q — электрический заряд, v — скорость заряда.

Магнитная индукция В определяет среднее макроскопическое Магнитное поле, создаваемое в данной точке поля как токами проводимости (движением свободных носителей зарядов), так и имеющимися намагниченными телами (ионами и атомами вещества). Магнитное поле, созданное токами проводимости и не зависящее от магнитных свойств вещества, характеризуется вектором напряжённости магнитного поляН = В — 4 pJ или Н = (В / m₀) — J  (соответственно вСГС системе единиц и Международной системе единиц). В этих соотношениях вектор J —намагниченностьвещества (магнитный момент единицы его объёма), m₀ — магнитная постоянная.

Отношение m = В / m₀Н, определяющее магнитные свойства вещества, называется его магнитной проницаемостью. В зависимости от величины m вещества делят на диамагнетики (m < 1) и парамагнетики (m > 1), вещества с m >> 1 называются ферромагнетиками.

Объёмная плотность энергии Магнитное поле в отсутствии ферромагнетиков: w_M = mH² / 8p или w_M = BH / 8p (в единицах СГС); w_M = mm₀H² / 2 или BH / 2 (в единицах СИ). В общем случае w_M = ¹/₂òHdB, где пределы интегрирования определяются начальными и конечными значениями магнитной индукции В, сложным образом зависящей от поля Н.

  Для измерения характеристик Магнитное поле и магнитных свойств веществ применяют различного типа магнитометры. Единицей индукции Магнитное поле в системе единиц СГС является гаусс (гс), в Международной системе единиц — тесла (тл), 1 тл = 10⁴гс. Напряжённость измеряется, соответственно, в эрстедах (э) и амперах на метр (а/м, 1 а/м = 4p/10³э » 0,01256 э; энергия Магнитное поле — в эрг/см²или дж/м², 1 дж/м² = 10 эрг/см².

Магнитные поля в природе чрезвычайно разнообразны как по своим масштабам, так и по вызываемым ими эффектам. Магнитное поле Земли, образующее земную магнитосферу, простирается до расстояния в 70—80 тысяч км в направлении на Солнце и на многие миллионы км в противоположном направлении (см. Земля). У поверхности Земли Магнитное поле равно в среднем 0,5 гс, на границе магнитосферы ~ 10^-3гс. Геомагнитное поле экранирует поверхность Земли и биосферу от потока заряженных частиц солнечного ветра и частично космических лучей. Влияние самого геомагнитного поля на жизнедеятельность организмов изучает магнитобиология. В околоземном пространстве Магнитное поле образует магнитную ловушку для заряженных частиц высоких энергий — радиационный пояс Земли. Содержащиеся в радиационном поясе частицы представляют значительную опасность при полётах в космос. Происхождение Магнитное поле Земли связывают с конвективными движениями проводящего жидкого вещества в земном ядре (см. Земной магнетизм).

Непосредственные измерения при помощи космических аппаратов показали, что ближайшие к Земле космические тела — Луна, планеты Венера и Марс не имеют собственного Магнитное поле, подобного земному. Из других планет Солнечной системы лишь Юпитер и, по-видимому, Сатурн обладают собственными Магнитное поле, достаточными для создания планетарных магнитных ловушек. На Юпитере обнаружены Магнитное поле до 10 гс и ряд характерных явлений (магнитные бури, синхротронное радиоизлучение и другие), указывающих на значительную роль Магнитное поле в планетарных процессах.

  Межпланетное Магнитное поле — это главным образом поле солнечного ветра (непрерывно расширяющейся плазмы солнечной короны). Вблизи орбиты Земли межпланетное поле ~ 10^-4—10^-5гс. Силовые линии регулярного межпланетного Магнитное поле имеют вид идущих от Солнца раскручивающихся спиралей (их форма обусловлена сложением радиального движения плазмы и вращения Солнца). Магнитное поле межпланетной плазмы имеет секторную структуру: в одних секторах оно направлено от Солнца, в других — к Солнцу. Регулярность межпланетного Магнитное поле может нарушаться из-за развития различных видов плазменной неустойчивости, прохождения ударных волн и распространения потоков быстрых частиц, рожденных солнечными вспышками (см.Космическая магнитогидродинамика).

Во всех процессах на Солнце — вспышках, появлении пятен и протуберанцев, рождении солнечных космических лучей Магнитное поле играет важнейшую роль (см. Солнечный магнетизм). Измерения, основанные на эффекте Зеемана, показали, что Магнитное поле солнечных пятен достигает нескольких тысяч гс, протуберанцы удерживаются полями ~ 10—100 гс (при среднем значении общего Магнитное поле Солнца ~ 1 гс). Удалённость звёзд не позволяет пока наблюдать у них Магнитное поле типа солнечных. В то же время более чем у двухсот так называемых магнитных звёзд обнаружены аномально большие поля (до 3,4·10⁴гс). Поля ~ 10⁷ гс измерены у нескольких звёзд — белых карликов. Особенно большие (~10¹⁰—10¹²гс) Магнитное поле должны быть, по современным представлениям, у нейтронных звёзд. С Магнитное поле космических объектов тесно связано ускорение заряженных частиц (электронов протонов, ядер) до релятивистских скоростей (близких к скорости света). При движении таких частиц в космических Магнитное поле возникает электромагнитное синхротронное излучение. Индукция межзвёздного Магнитное поле, определённая по Зеемана эффекту (в радиолинии 21 см спектра водорода) и по Фарадея эффекту (вращению плоскости поляризации электромагнитного излучения в Магнитное поле), составляет всего ~ 5·10^-6 гс. Однако общая энергия межзвёздного (галактического) Магнитное поле превышает энергию хаотического движения частиц межзвёздного газа и сравнима с энергией космических лучей.

  В явлениях микромира роль Магнитное поле столь же существенна, как и в космических масштабах. Это объясняется существованием у всех частиц — структурных элементов вещества (электронов, протонов, нейтронов) магнитного момента, а также действием Магнитное поле на движущиеся электрические заряды. Если суммарный магнитный момент М частиц, образующих атом или молекулу, равен нулю, то такие атомы и молекулы называются диамагнитными. Атомы (ионы, молекулы) с М ¹ 0 называются парамагнитными. У всех атомов (как с М = 0, так и с М ¹ 0) при наложении внешнего Магнитное поле возникает индуцированный магнитный момент, направленный навстречу намагничивающему полю (см. Диамагнетизм). Однако у парамагнитных атомов в Магнитное поле этот эффект маскируется преимущественным поворотом их магнитных моментов по полю (см. Парамагнетизм). У парамагнетиков и ферромагнетиков намагниченность увеличивается с ростом внешнего Магнитное поле (до состояния насыщения). Вид кривых намагничивания ферромагнетиков (и антиферромагнетиков) в значительной степени определяется магнитным взаимодействием атомных носителей магнетизма. Это взаимодействие обусловливает также большое разнообразие типов атомной магнитной структуры у ферримагнетиков (ферритов).

Внутрикристаллическое Магнитное поле, измеренное в ферримагнетиках (ферритах-гранатах) на ядрах ионов железа, оказалось ~ 5·10⁵гс, на ядрах редкоземельного металла диспрозия ~ 8·10⁶гс. На расстоянии порядка размера атома (~ 10^-8см) Магнитное поле ядра составляет ~ 50 гс. Внешнее Магнитное поле и внутриатомные Магнитное поле, создаваемые электронами атома и его ядром, расщепляют энергетические уровни атома (Зеемана эффект); в результате спектры атомов приобретают сложное строение (см. Тонкая структура и Сверхтонкая структура). Расстояния между зеемановскими подуровнями энергии (и соответствующими спектральными линиями) пропорциональны величине Магнитное поле, что позволяет спектральными методами определять значение Магнитное поле С возникновением зеемановских подуровней энергии в Магнитное поле и с квантовыми переходами между ними связано ещё одно важное физическое явление — резонансное поглощение веществом радиоволн (явление магнитного резонанса). Зависимость положения и формы линий спектра магнитного резонанса от особенностей взаимодействия молекул, атомов, ионов, а также ядер в жидкостях и твёрдых телах даёт возможность исследовать при помощи электронного парамагнитного резонанса (ЭПР) и ядерного магнитного резонанса (ЯМР) структуру жидкостей, кристаллов и сложных молекул, кинетику химических и биохимических реакций.

  Магнитное поле способно заметно влиять на оптические свойства среды и процессы взаимодействия электромагнитного излучения с веществом (см. Фарадея эффект, Магнитооптика), вызывать гальваномагнитные явления и термомагнитные явления в проводниках и полупроводниках. Магнитное поле оказывает влияние на сверхпроводимость веществ: при достижении определённой величины Магнитное поле разрушает сверхпроводимость (см. Критическое магнитное поле). Магнитное поле при намагничивании ферромагнитных тел изменяет их форму и упругие свойства (см. Магнитострикция). Особые свойства в Магнитное поле приобретает плазма. Магнитное поле препятствует движению заряженных частиц плазмы поперёк силовых линий поля (см. Магнитная гидродинамика). Этот эффект используется, например, для термоизоляции плазмы и обеспечения её устойчивости в установках для изучения свойств высокотемпературной плазмы.

  Применение магнитных полей в науке и технике. Магнитное поле обычно подразделяют на слабые (до 500 гс), средние (500 гс — 40 кгс), сильные (40 кгс — 1 Мгс) и сверхсильные (свыше 1 Мгс). На использовании слабых и средних Магнитное поле основана практически вся электротехника, радиотехника и электроника. В научных исследованиях средние Магнитное поле нашли применение в ускорителях заряженных частиц, в Вильсона камере, искровой камере, пузырьковой камере и других трековых детекторах ионизующих частиц, в масс-спектрометрах, при изучении действия Магнитное поле на живые организмы и т.д. Слабые и средние Магнитное поле получают при помощи магнитов постоянных, электромагнитов, неохлаждаемых соленоидов, магнитов сверхпроводящих.

Магнитное поле до ~500 кгс широко применяются в научных и прикладных целях: в физике твёрдого тела для изучения энергетических спектров электронов в металлах, полупроводниках и сверхпроводниках; для исследования феррои антиферромагнетизма, для удержания плазмы в МГД-генераторах и двигателях, для получения сверхнизких температур (см. Магнитное охлаждение), в электронных микроскопах для фокусировки пучков электронов и т.д. Для получения сильных Магнитное поле применяют сверхпроводящие соленоиды (до 150—200 кгс, рис. 2), соленоиды, охлаждаемые водой (до 250 кгс, рис. 3), импульсные соленоиды (до 1,6 Мгс, рис. 4). Силы, действующие на проводники с током в сильных Магнитное поле, могут быть очень велики (так, в полях ~ 250 кгс механические напряжения достигают 4·10⁸ н/м², то есть предела прочности меди). Эффект давления Магнитное поле учитывают при конструировании электромагнитов и соленоидов, его используют для штамповки изделий из металла. Предельное значение поля, которое можно получить без разрушения соленоида, не превышает 0,9 Мгс.

Сверхсильные Магнитное поле используют для получения данных о свойствах веществ в полях свыше 1 Мгс и при сопутствующих им давлениях в десятки млн. атмосфер. Эти исследования позволят, в частности, глубже понять процессы, происходящие в недрах планет и звёзд. Сверхсильные Магнитное поле получают методом направленного взрыва (рис. 5). Медную трубу, внутри которой предварительно создано сильное импульсное Магнитное поле, радиально сжимают давлением продуктов взрыва. С уменьшением радиуса R трубы величина Магнитное поле в ней возрастает ~ 1/R² (если магнитный поток через трубу сохраняется). Магнитное поле, получаемое в установках подобного типа (так называемых взрывомагнитных генераторах), может достигать нескольких десятков Мгс. К недостаткам этого метода следует отнести кратковременность существования Магнитное поле (несколько мксек), небольшой объём сверхсильного М, п. и разрушение установки при взрыве.



  Лит.: Ландау Л. Д. и Лифшиц Е. М., Теория поля, 6 изд., М., 1973 (Теоретическая физика, т. 2); Тамм И. Е., Основы теории электричества, 8 изд., М., 1966; Парселл Э., Электричество и магнетизм, перевод с английского, М., 1971 (Берклеевский курс физики, т. 2); Карасик В. Р., Физика и техника сильных магнитных полей, М., 1964; Монтгомери Б., Получение сильных магнитных полей с помощью соленоидов, перевод с английского, М., 1971; Кнопфель Г., Сверхсильные импульсные магнитные поля, перевод с английского, М., 1972; Кольм Г., Фриман А., Сильные магнитные поля, «Успехи физических наук», 1966, т. 88, в. 4, с. 703; Сахаров А. Д., Взрывомагнитные генераторы, там же, с. 725; Биттер Ф., Сверхсильные магнитные поля, там же, с. 735; Вайнштейн С. И., Зельдович Я. Б., О происхождении магнитных полей в астрофизике, там же, 1972, т. 106, в. 3.

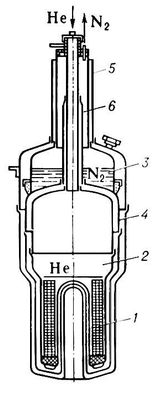

Рис. 2. Сверхпроводяший соленоид с обмоткой из сплава Nb — Zr на 30 кгс (рабочий объём диаметром 32 мм находится при комнатной температуре): 1 — соленоид; 2 — жидкий гелий; 3 — жидкий азот; 4 — азотный экран; 5 — кожух; 6 — заливная горловина.

~ 45 кгс, 2-я секция — 16 кг, 2 Мвт и 65 кгс, 3-я секция — 1250 кг, 12 Мвт и 140 кгс. Магнитное поле." alt="Рис. 3. Схематический разрез водоохлаждаемого соленоида на 250 кгс (движение воды показано стрелками), 1-я секция имеет массу 2 кг, потребляет мощность 0,4 Мвт и создаёт поле Bmax ~ 45 кгс, 2-я секция — 16 кг, 2 Мвт и 65 кгс, 3-я секция — 1250 кг, 12 Мвт и 140 кгс."

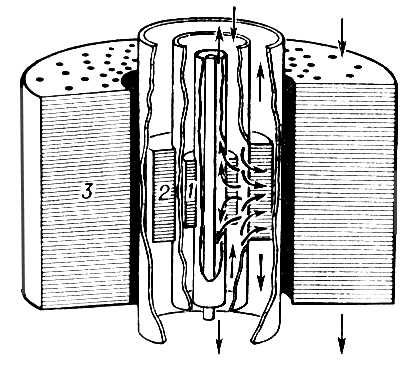

Рис. 3. Схематический разрез водоохлаждаемого соленоида на 250 кгс (движение воды показано стрелками), 1-я секция имеет массу 2 кг, потребляет мощность 0,4 Мвт и создаёт поле Bmax ~ 45 кгс, 2-я секция — 16 кг, 2 Мвт и 65 кгс, 3-я секция — 1250 кг, 12 Мвт и 140 кгс.

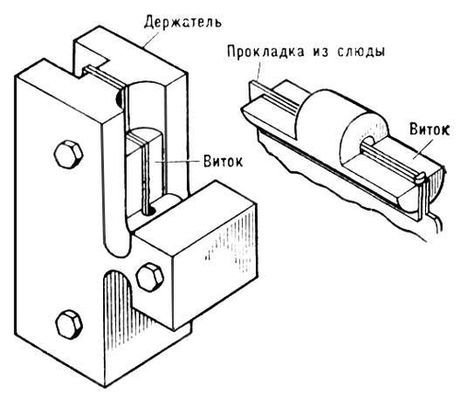

Рис. 4. Модель импульсного одновиткового соленоида (длина 10 мм, диаметр отверстия 2 мм). Источник питания — батарея конденсаторов на 2,4 кдж. Получаемые поля — до 1,6 Мгс.

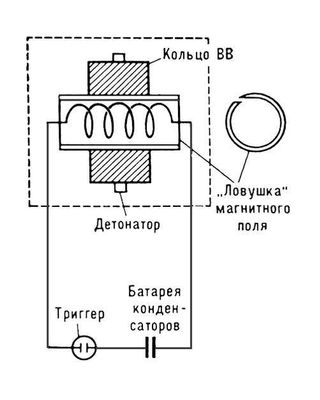

Рис. 5. Взрывомагнитный генератор. Первичное импульсное поле создаётся разрядом батареи конденсаторов. Когда поле достигает максимальной величины, осуществляется взрыв (ВВ — взрывчатое вещество), приводящий к резкому возрастанию поля в медной трубе («ловушке» магнитного поля). Тригер применялся для синхронизации первичного импульсного магнитного поля и детонации взрывчатого вещества.

  Л. Г. Асламазов, В. Р. Карасик, С. Б. Пикельнер.
