Выпрямительный электроизмерительный прибор, служит для измерения характеристик переменного тока; состоит из выпрямителя тока и магнитоэлектрического прибора, который измеряет либо среднее значение выпрямленного тока, либо отношение средних значений выпрямленных токов. Выпрямляющим элементом обычно служат полупроводниковые приборы. С помощью Выпрямительный электроизмерительный прибор измеряют напряжение, силу тока, частоту, фазу, мощность. На рис. изображена упрощённая схема Выпрямительный электроизмерительный прибор для измерения силы переменного тока J. Диоды D образуют двухполупериодную схему выпрямления. Среднее значение выпрямленного тока измеряется магнитоэлектрическим прибором П. Включение в цепь тока J последовательно с выпрямительной схемой добавочного сопротивления позволяет применить данную схему для измерения напряжения переменного тока. Шкала электроизмерительного прибора П обычно градуируется в действующих значениях напряжения или силы переменного тока синусоидной формы. В действительности отклонение указателя прибора П пропорционально среднему значению напряжения или силы тока. Для измерения мощности Выпрямительный электроизмерительный прибор применяют редко.

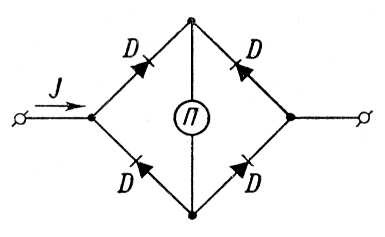

Принципиальная схема выпрямительного электроизмерительного прибора.

  Как правило, Выпрямительный электроизмерительный прибор — универсальные многопредельные измерительные устройства с высокой чувствительностью. Недостатки Выпрямительный электроизмерительный прибор — невысокая точность, а также зависимость показаний от формы кривой переменного тока и температуры окружающей среды.



  Лит.: Арутюнов В. О., Электрические измерительные приборы и измерения, М. — Л., 1958; Курс электрических измерений, под ред. В. Т. Прыткова и А. В. Талицкого, ч. 1, М. — Л., 1960.

  В. П. Кузнецов.
