Вытеснитель, устройство (аппарат) периодического действия, применяющееся для подачи жидкости за счёт вытеснения её давлением другой среды. Существует несколько разновидностей Вытеснитель

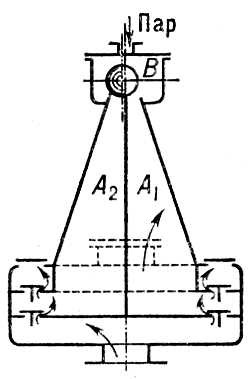

Схема пульсометра: A₁ и А₂ — рабочие камеры; В — парораспределительная камера.

  Пневматический насос Монтежю, или монжус, состоит из резервуара, оборудованного четырьмя кранами, к которым присоединены трубы. При работе насоса жидкость из резервуара вытесняется под действием сжатого воздуха, поступающего из компрессора. При этом жидкость нагнетается в верхний бак. Затем резервуар заполняется жидкостью и цикл повторяется. Этот Вытеснитель применяется в пищевой промышленности, в установках для регенерации смазочных масел и др., для подачи жидкости на большую высоту (до 300 м).

  Пульсометр (рис.) имеет 2 камеры A₁ и А₂, к которым присоединена клапанная коробка с всасывающими и нагнетательными клапанами, и парораспределительную камеру Вытеснитель В камерах поочерёдно осуществляются процессы всасывания и нагнетания. Всасывание происходит в результате разности между давлением в камере и атмосферным давлением. Достоинства пульсометров: простота устройства, установки и обслуживания; недостатки — большой относительный расход пара. Пульсометры широко использовались для временных установок в строительстве, сельском хозяйстве и др., для всасывания воды на высоту 7—8 м и нагнетания до 50 м.

  К Вытеснитель относятся так называемые насосы Гемфри, в которых вытеснение воды происходит за счёт давления продуктов сгорания газа, природного или получаемого в газогенераторах. Подобные Вытеснитель использовались для отсоса больших объёмов воды и перемещения их на небольшие высоты, например, при орошении и осушении площадей в сельском хозяйстве. В настоящее время заменены более мощными современными насосами.



  Лит.: Горшков А. М., Насосы, М. — Л., 1947; Есьман И. Г., Насосы, 3 изд., М., 1954.

  Ю. Вытеснитель Квитковский.
