Гидравлический таран, водоподъёмное устройство, в котором для подачи воды используется повышение в ней давления при периодически создаваемых гидравлических ударах. Гидравлический таран был известен ещё в 18 в. Теория Гидравлический таран была разработана Н. Е. Жуковским (1907). Одну из совершенных конструкций Гидравлический таран предложил советский инженер Д. И. Трембовельский (1927).

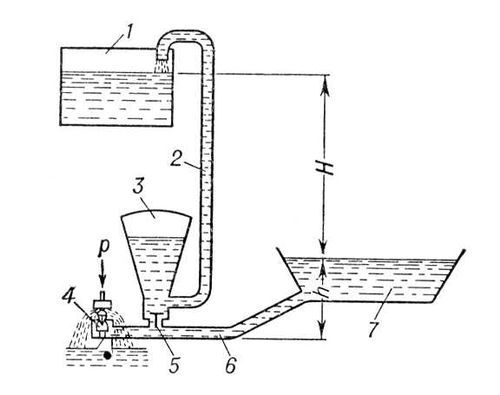

Схема гидравлического тарана: 1 — верхний бак; 2, 6 — трубопроводы; 3 — напорный колпак; 4, 5 — клапаны; 7 — резервуар; р — усилие, необходимое для открытия клапана; h — высота падения воды; Н — высота подъёма воды.

  В период разгона (рис.) при кратковременном открытии клапана 4 (вручную) в подводящей трубе 6 под действием подпора создаётся поток воды со средним расходом Q, который сбрасывается через этот клапан. Когда силовое воздействие воды уравновесит вес клапана, он поднимается. Быстрое закрытие клапана 4, а следовательно внезапная остановка воды, вызывает гидравлический удар. Резкое повышение давления открывает клапан 5, через который выходит некоторое количество воды со средним расходом q < Q. В рабочем периоде вода по трубопроводу 2 поступает в верхний бак 1, преодолев напор H > h. Сжатый воздух, находящийся в напорном колпаке 3, выравнивает подачу воды по трубопроводу. В конце второго периода давление в клапанной коробке становится немного меньше, поэтому клапан 5 закрывается, а клапан 4 открывается, что обеспечивает автоматическое повторение цикла. Кпд Гидравлический таран зависит от напора и для соотношения

  (рис.) равен 0,92, а для

  составляет 0,26.

  Гидравлический таран применим там, где имеется запас воды, значительно превышающий потребное количество, и где есть возможность расположить установку ниже уровня источника. Получил распространение в сельском хозяйстве, для водоснабжения небольших строек и т.п.



  Лит.: Чистопольский С. Д., Гидравлические тараны, М. — Л., 1936; Овсепян В. М., Гидравлический таран и таранные установки, М., 1968.
