Горный компас, прибор для определения элементов залегания пласта горных пород: направлений простирания и падения и величины угла падения. Представляет собой сочетание компаса и отвеса, которые укреплены на прямоугольной алюминиевой или латунной пластинке; длинная сторона её параллельна направлению С.—Ю. (N—S). Лимб разделён на 360° в направлении против часовой стрелки. В. и З. перемещены местами. Для определения угла падения пласта Горный компас ставят на поверхность пласта ребром, перпендикулярно к плоскости напластования горной породы так, чтобы буква С была обращена по направлению линии падения, а отвес показывал на лимбе наибольший угол, который и будет углом падения пласта. Линия, прочерченная на поверхности горной породы вдоль ребра Горный компас, будет линией падения. Линия, перпендикулярная линии падения, покажет простирание пласта. Для определения её азимута к ней прикладывают горизонтально установленное основание Горный компас так, чтобы линия С.—Ю. совпала с линией простирания; тогда в точке совпадения сев. конца магнитной стрелки с лимбом круга читают на лимбе азимут линии простирания пласта.

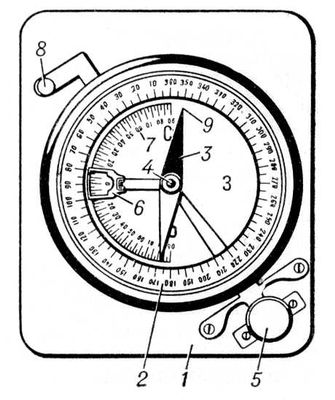

Горный компас: 1 — основание; 2 — лимб круга; 3 — магнитная стрелка; 4 — острие, на котором вращается магнитная стрелка; 5 — зажимный винт магнитной стрелки; 6 — отвес; 7 — лимб отвеса; 8 — зажим отвеса; 9 — северный конец магнитной стрелки.
