Грохот, устройство или машина для механической сортировки сыпучих материалов по крупности частиц (кусков). Применяется для разделения на фракции угля, руд, щебня и т. д., а также для обезвоживания материалов (обогащенных углей, промытых руд и т. д.). Грохот — один из основных видов технологического оборудования дробильно-сортировочных заводов и обогатительных фабрик. Грохот подразделяются на неподвижные — устройства, и подвижные — машины.

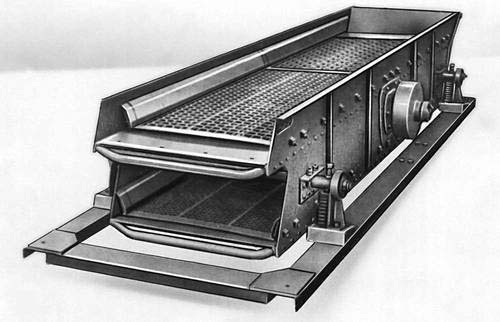

Вибрационный двухситный грохот.

  Неподвижные Грохот (колосниковые, дуговые, конические) состоят из рабочего органа неподвижной просеивающей поверхности и установки для её крепления. Колосниковые Грохот имеют наклонную поверхность и щель свыше 50 мм и применяются для грубой сортировки крупнокусковых материалов; дуговые Грохот используются для обезвоживания и сортировки мелкозернистых материалов (угля, песка): конические — для обезвоживания и грубой сортировки.

Качающийся грохот.

  Высокую эффективность грохочения обеспечивают подвижные Грохот (машины).Они состоят из одной или нескольких просеивающих поверхностей (сит), устройств для их установки и механизма, приводящего сита в движение. По характеру движения сит различают Грохот с вращающимися поверхностями (барабанные), качающиеся, вибрационные и полувибрационные. Барабанные Грохот состоят из концентрических просеивающих поверхностей, вращающихся вокруг одной оси. Используются преимущественно для промывки материалов с попутной грубой сортировкой. У качающихся Грохот одно или несколько сит закреплены в прямоугольном коробе, соединённом с движущим механизмом, чаще эксцентриком. Материал движется по ситу под действием силы тяжести или сил инерции. Благодаря жёсткой кинематической связи между коробом и эксцентриком размах колебаний сит строго определённый и не зависит от нагрузки на Грохот Короб вибрационного Грохот колеблется (вибрирует) под действием усилий, создаваемых вибратором. По характеру вибрации различают Грохот с прямолинейными, эллиптическими и круговыми вибрациями короба. В отличие от качающихся, у вибрационных Грохот величина колебаний сит не постоянна и зависит от нагрузки. В промышленности применяются все типы Грохот, наиболее перспективными являются вибрационные (табл.). Среди этой группы следует выделить т. н. резонансные Грохот, в которых энергия двигателя расходуется лишь на преодоление сопротивлений колебаниям, а не на сообщение кинетической энергии движущимся массам, поэтому резонансные Грохот требуют привод меньшей мощности, а уравновешенность масс даёт возможность создавать Грохот с большими просеивающими поверхностями.

  Техническая характеристика некоторых грохотов, выпускаемых в СССР

Тип грохота	Марка	Макс. производительность, м^ч	Размер сит, мм	Количество сит	Размер отверстий сит, мм	Мощность электродвигателя, кет	Масса, кг	Назначение
Вибрационный наклонный	ГГТ-42	250	1500х3750	2	80Х80 135Х135	17	6615	Для сортировки строительных материалов крупностью до 400 мм
Вибрационный наклонный	ГГС-42	150	1500х3750	2	26х26 5х20	13	3500	Для сортировки строительных материалов крупностью до 150 мм
Вибрационный горизонтальный	ГСС-42	80	1250Х1820	3	11Х11 26х26 5х20	5,5	2100	Для сортировки строительных материалов крупностью до 150 мм
Резонансный двухмассный	ГРЛ 62-1	—	2000х5000	2	от 6x6 до 95х95	11	22540	Для сортировки и обезвоживания антрацитов, газовых и энергетиче-
								ских углей
Плоскокачающпй-ся 4-коробный	ГПО-4М	100	1500Х6000	2	1Х1	11	10567	Для обезвоживания строительных материалов, угля и др. крупностью до 25 мм
Дуговой	СД-1	200	830Х1330	1	от 0,5 до 1,5	—	350	Для сортировки и обезвоживания строительных материалов, угля и др. крупностью до 6 мм



  Лит.: Гончарович И. Ф., Земсков В. Д., Корешков В. И., Вибрационные грохоты и конвейеры, М., 1960; Молявко А. Р., Зарубежные конструкции механических грохотов (Обзор), М., 1963; Макаров В. И., Соколов В. П., Машины для дробления и сортировки материалов. Справочник, М. — Л., 1966; Андреев С. Е., Зверевич В. В., Перов В. А., Дробление, измельчение и грохочение полезных ископаемых, 2 изд., М., 1966; Пономарев И. В., Дробление и грохочение углей, М., 1970.

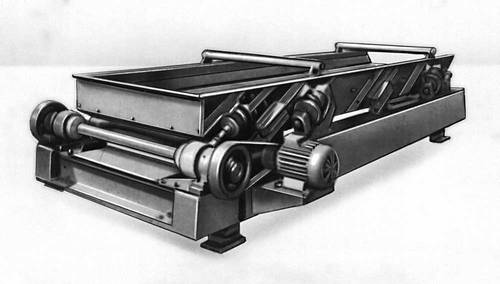

Резонансный грохот.

  В. В. Бердус.
