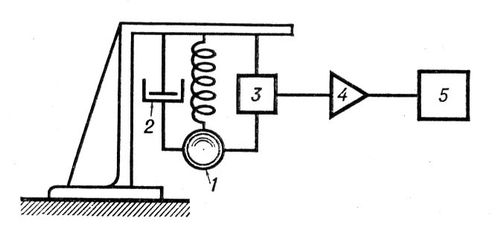

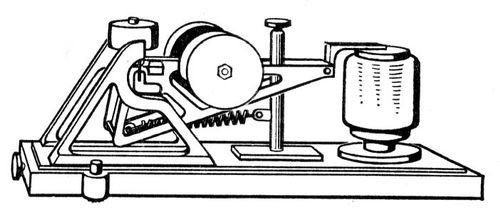

Сейсмограф (от сейсмо... и...граф), прибор, записывающий колебания грунта, вызванные сейсмическими волнами. Состоит из сейсмометра — прибора, принимающего сейсмический сигнал, и регистрирующего устройства. Основная часть сейсмометра — груз, соединённый с основанием прибора связями типа упругих, например маятник. Основание прибора жестко укреплено на исследуемом объекте. При колебаниях объекта вследствие инерции возникает движение груза относительно основания; это движение в большинстве современных сейсмометров преобразуется в электрический сигнал, который записывается, обычно в аналоговой форме, на самописцах с механической, фотографической или магнитной записью (см. Сейсмограмма). Для расширения динамического диапазона записи и удобства использования затем ЭВМ иногда применяется кодированная цифровая запись. Рис. 1. Внешний вид сейсмометра СКМ-3. Существуют также более простые Сейсмограф, в которых движение груза сейсмометра, увеличенное механическим или оптическим путём, записывается на самописцах с механической или фотографической записью. См. также Сейсмометрия. Рис. 2. Схема сейсмографа: 1 — груз сейсмометра; 2 — демпфер (устройство для гашения собственных колебаний груза); 3 — преобразователь движения груза в электрический сигнал; 4 — фильтр-усилитель; 5 — самописец. Д. П. Кирнос.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
