Золотник, подвижный элемент системы управления тепловым или механическим процессом, направляющий поток рабочей жидкости или газа в нужный канал путём смещения относительно окон в поверхности, по которой он скользит. Золотник (технич.) применяют в поршневых паровых машинах, где с их помощью осуществляется парораспределение, в системах регулирования паровых турбин, пневматических механизмах, системах гидроавтоматики и т.п. Коробчатый Золотник (технич.) (рис. 1) представляет собой перевёрнутую коробку 1, попеременно перемещаемую золотниковой тягой 2 вправо и влево по золотниковому зеркалу 3 с прямоугольными окнами 4 и 5. В зависимости от положения Золотник (технич.) окна сообщаются или с замкнутым пространством 6, окружающим Золотник (технич.) и заполненным рабочим телом, или с полостью 7, соединённой с атмосферой или конденсатором. Недостаток такого Золотник (технич.) — неуравновешенность, вследствие которой рабочее тело сильно прижимает его к зеркалу, что вызывает износ трущихся поверхностей и требует значительных усилий для передвижения Золотник (технич.) Цилиндрический Золотник (технич.) по принципу действия аналогичен коробчатому, но полностью уравновешен. Такой Золотник (технич.) обычно имеет два поршня 1 и 2 (рис. 2) на общем штоке 3, перемещающихся в снабженной окнами втулке 4. В системах гидравлического регулирования высокой точности цилиндрическому Золотник (технич.) иногда сообщают непрерывное вращательное движение вокруг оси или колебательное вдоль оси с целью повысить чувствительность системы путём замены трения покоя трением движения. Крановый Золотник (технич.) (рис. 3) по существу представляет собой коробчатый Золотник (технич.) 1, согнутый вокруг оси, перпендикулярной направлению его движения, и вставленный в цилиндрическую втулку 2 с двумя окнами 3 и 4. Качаясь вокруг неподвижной оси 5, Золотник (технич.) сообщает или разобщает окна с камерами 6 и 7.

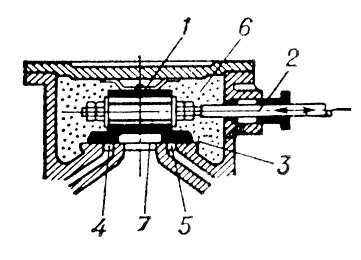

Рис. 1. Коробчатый золотник: 1 — коробка; 2 — тяга; 3 — золотниковое зеркало; 4, 5 — окна; 6 — замкнутое пространство; 7 — полость.

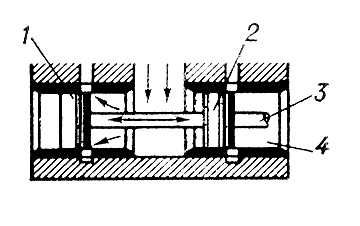

Рис. 2. Цилиндрический золотник: 1, 2 — поршни; 3 — шток; 4 — втулка.

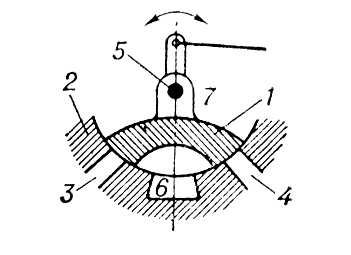

Рис. 3. Крановый золотник: 1 — коробка; 2 — втулка; 3, 4 — окна; 5 — ось; 6, 7 — камеры.

  Золотник (технич.) называется также воздушный невозвратный клапан автомобильной шины.



  Лит.: Лемберг М. Д., Системы гидроавтоматики, М. — Л., 1965; Веллер В. Н., Автоматическое регулирование паровых турбин, М., 1967.

  С. М. Лосев.
