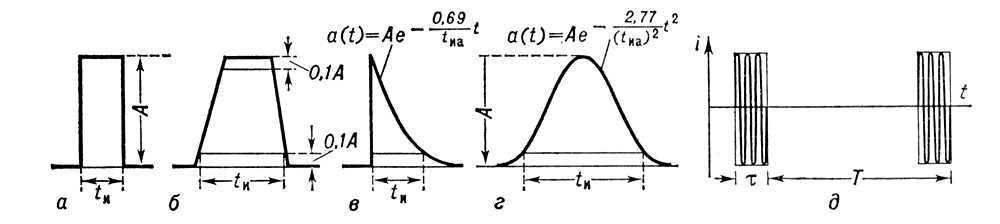

Импульс электрический, кратковременное изменение электрического напряжения или силы тока. Под кратким понимается промежуток времени, сравнимый с продолжительностью переходных процессов в электрических цепях. Импульс электрический разделяют на импульсы высоковольтные, импульсы тока большой силы, видеоимпульсы и радиоимпульсы. Импульс электрический высокого напряжения обычно получаются при разряде конденсатора на активную нагрузку и имеют апериодическую форму. Такую же форму имеют обычно и разряды молнии. Одиночные Импульс электрический подобной формы с амплитудой от нескольких кв до нескольких Мв с фронтом волны 0,5—2 мксек и длительностью 10—10-2мксек применяют при испытаниях электрических устройств и оборудования в технике высоких напряжений. Скачки тока большой силы по форме могут быть аналогичны Импульс электрический высокого напряжения (см. Импульсная техника высоких напряжений). Видеоимпульсами называются Импульс электрический тока или напряжения (преимущественно одной полярности), имеющие постоянную составляющую, отличную от нуля. Различают прямоугольные, пилообразные, трапецеидальные, экспоненциальные, колоколообразные и др. видеоимпульсы (рис. 1, а—г). Характерными элементами, определяющими форму и количественные параметры видеоимпульса (рис. 2) являются амплитуда А, фронт tф, длительность tи, спад tс и скос вершины (DА), выражаемый обычно в % от А. Периодическая последовательность видеоимпульсов характеризуется частотой повторения и скважностью (отношением периода повторения к длительности Импульс электрический). Длительность видеоимпульсов — от долей сек до десятых долей нсек (10-9сек). Видеоимпульсы используют в телевидении, вычислительной технике, радиолокации, экспериментальной физике, автоматике и т. д. Рис. 1. Электрические импульсы: а, б, в, г — видеоимпульсы прямоугольной, трапецеидальной, экспоненциальной и колоколообразной формы; д — радиоимпульс. Рис. 2. Видеоимпульс: А — амплитуда; tф — передний фронт; а — вершина; tс — спад; б — хвост; tи — длительность импульса; DА — скос вершины. Радиоимпульсом называются прерывистые ВЧ или СВЧ колебания электрического тока или напряжения (рис. 1, д), амплитуда и продолжительность которых зависят от параметров модулирующих колебаний. Длительность и амплитуда радиоимпульсов соответствуют параметрам модулирующих видеоимпульсов; дополнительный параметр — несущая частота. Радиоимпульсы используют главным образом в радиотехнике и технике связи. Длительность радиоимпульсов находится в пределах от долей сек до нсек.
Лит.: Ицхоки Я. С., Импульсные устройства, М., 1959; Основы импульсной техники, М., 1966; Браммер Ю. А., Пащук И. Н., Импульсная техника, 2 изд., М., 1968. В. В. Богомазов. |
||||||||||||||||||||||||||||||||||||||||||||||
|
