Индуктор телефонный, магнитоэлектрическая машина с ручным приводом, применяемая в телефонных аппаратах для посылки сигналов вызова и отбоя на станции ручного обслуживания в сельской телефонной связи. Индуктор телефонный вырабатывает переменный ток с частотой 18—21 гц, напряжением 60—70 в и мощностью 3,8 вт (на сопротивлении нагрузки 2,5 ком). Выпускаются 2 типа Индуктор телефонный: с двумя неподвижными прямоугольными магнитами, вращающимся якорем (с обмоткой), редуктором и токосъёмными пружинами (рис. 1); с неподвижным якорем (с обмоткой) и вращающимся многополюсным магнитом кольцеобразной формы (рис. 2). Необходимая частота тока обеспечивается при вращении рукоятки с частотой 3—3,5 об/сек.

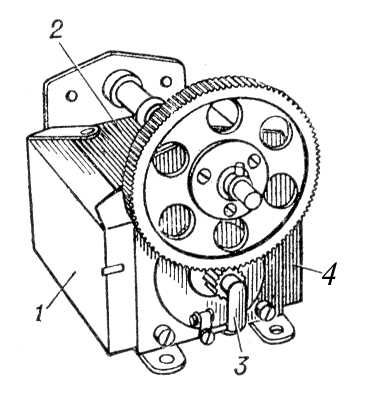

Рис. 1. Индуктор с вращающимся якорем: 1 — постоянные магниты; 2 — полюсные надставки; 3 — токосъёмные пружины с контактом.

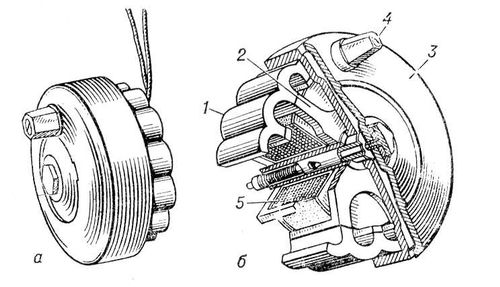

Рис. 2. Индуктор с неподвижной обмоткой: а — общий вид; б — разрез; 1 — многополюсный вращающийся постоянный магнит (ротор); 2 — статор из мягкой стали; 3 — вращающийся диск; 4 — рукоятка; 5 — обмотка статора.

  Лит.: Телефония, под ред. В. А. Новикова, 2 изд., М., 1967.
