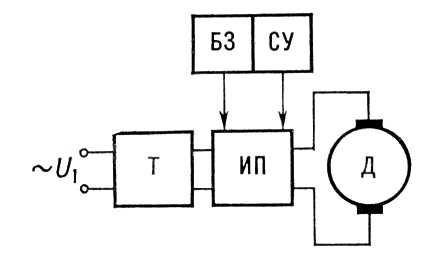

Ионный электропривод, привод, состоящий из электродвигателя и ионного преобразователя, управляющего режимами работы двигателя. Изменяя подводимое к двигателю напряжение, можно менять частоту его вращения и тем самым регулировать режим работы электропривода. Напряжение может изменяться дискретно (ступенчатое регулирование) при переключении отводов согласующего трансформатора Т (рис.) или плавно при изменении угла регулирования вентилей преобразователя, пропускающих ток от сети U1 к электродвигателю Д. Управляющее напряжение на вентили подаётся устройством управления СУ. В качестве вентилей в Ионный электропривод малой и средней мощности обычно применяют тиратроны, а в мощных — игнитроны и экситроны. Схема ионного электропривода с двигателем постоянного тока: U1 — напряжение питающей сети; Т — трансформатор; ИП — ионный преобразователь; Д — двигатель; БЗ — блок защиты; СУ — система управления. Различают Ионный электропривод постоянного и переменного тока. В первом случае ток через преобразователь подаётся в обмотки якоря или возбуждения двигателя постоянного тока; во втором — обмотки статора или ротора асинхронного или синхронного электродвигателя. Преобразователь Ионный электропривод постоянного тока выполняется в виде выпрямителя по мостовой схеме или с нулевым выводом. Преобразователь Ионный электропривод переменного тока представляет собой преобразователь частоты, собранный по схеме «выпрямитель — инвертор» или по схеме с непосредственной связью. Ионный электропривод бывает реверсивным, т. е. допускающим изменение направления вращения двигателя, и нереверсивным. Для реверсирования обычно применяют переключающее устройство, которым в Ионный электропривод постоянного тока могут быть, например, силовой механический реверсор или дополнительный комплект вентилей; в Ионный электропривод переменного тока — изменением чередования фаз в СУ. Ионный электропривод применяется в прокатных станах, подъёмниках, мощных вентиляторах, станках, на ж.-д. подвижном составе. С 1960 в устройствах средней мощности Ионный электропривод заменяются электроприводами с полупроводниковыми преобразователями.
Лит.: Бутаев Ф. И., Эттингер Е. Л., Вентильный электропривод, М.—Л.,1951; Чиликин М. Г., Общий курс электропривода, 4 изд., М.—Л., 1965. Ю. М. Иньков. |
||||||||||||||||||||||||||||||||||||||||||||||
|
