Искусственная линия электрическая, электрическая цепь, составленная из нескольких последовательно включенных звеньев, содержащих катушки индуктивности и конденсаторы. Искусственная линия применяются в электротехнических и радиотехнических устройствах, главным образом импульсных, для задержки по времени импульсов, формирования импульсов малой длительности, моделирования волновых процессов и др. Различное соединение катушек индуктивности и конденсаторов в звене позволяет получать Искусственная линия с заданными электрическими характеристиками (полосой пропускания частот, фазовой и переходной характеристиками и др.). При определённых условиях такие линии можно рассматривать как искусственно созданный эквивалент (отсюда и название Искусственная линия) однородной длинной линии, основные параметры которой можно выразить через параметры Искусственная линия На практике Искусственная линия выполняют из конечного числа чаще одинаковых звеньев (3—7 и более) с активным сопротивлением на конце Искусственная линия (см. рис.). В Искусственная линия при большом числе звеньев получают задержку импульсов по времени или формируют импульсы длительностью в десятки мксек.

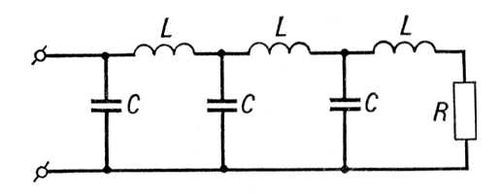

Схема трёхзвенной искусственной линии: L — катушка индуктивности; С — конденсатор; R — резистор, сопротивление которого равно волновому сопротивлению соответствующей длинной линии.



  Лит.: Меерович Л. А., Зеличенко Л. Г., Импульсная техника, 2 изд., М., 1954; Литвиненко О. Н., Сошников В. И., Расчёт формирующих линий, К., 1962.

  В. М. Родионов.
