Канавокопатель, каналокопатель, машина для прокладки осушительных канав и оросительных каналов, а также траншей, кюветов и др. Различают Канавокопатель с активными рабочими органами — ротором или фрезой, с пассивными — плугом или отвалом и с комбинированными органами, например с отвалом и ротором или с ротором, шнеком и многоковшовым рабочим органом.

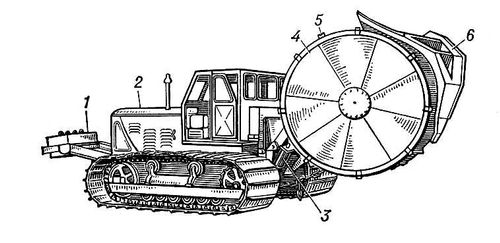

Двухфрезерный каналокопатель для прокладки осушительных каналов (в транспортном положении): 1 — противовес; 2 — трактор; 3 — гидроцилиндры управления фрезами; 4 — фрезы; 5 — ножи; 6 — отвал.

  Фрезы или роторы устанавливают на тракторе, прицепных или самоходных шасси. Однои двухфрезерные Канавокопатель (рис.) применяют для прокладки осушительных каналов глубиной 0,5—2 м в болотно-торфяных грунтах. Фрезы вращаются со скоростью до 30 м/сек, необходимой для создания усилия среза и измельчения растительности, торфа и разбрасывания вынутого грунта на расстояние до 20 м; роторные Канавокопатель используют при разработке оросительных каналов глубиной до 2 м, сооружаемых в плотных грунтах. Скорость вращения роторов до 8 м/сек. Грунт разбрасывается на небольшие расстояния и часто используется для формирования дамб. В зависимости от категории грунта и сечения канала фрезерные и роторные Канавокопатель образуют канал за один или несколько проходов. Производительность фрезерных и роторных Канавокопатель 80—800 м³/ч.

Плужными (прицепными или навесными) и отвальными Канавокопатель образуют каналы, используя тяговое усилие трактора. Рабочий орган плужных Канавокопатель — двухотвальный плуг, который при перемещении одним или несколькими тракторами за один проход образует канал глубиной 0,4—1,2 м~, производительность до 1800 м³/ч. Рабочий орган отвального Канавокопатель—2 симметричных отвала грейдерного типа, которые послойно разрабатывают грунт, формируя дно и откосы канала производительностью до 1500 м³/ч.

Канавокопатель с комбинированными рабочими органами прокладывают за один проход канал глубиной до 3 м, планируют дно и откосы. Каждый из рабочих органов разрабатывает определённую часть сечения канала. Такие Канавокопатель используют также для прокладки кюветов на ж. д. и при др. землеройных работах. Окончательную отделку всех элементов канала осуществляют за один проход. Производительность комбинированного Канавокопатель зависит от применяемых рабочих органов и числа проходов. Одной из основных характеристик Канавокопатель является небольшое удельное давление на грунт (для мощных Канавокопатель его среднее значение не должно превышать 9 Мн/м², 0,9 кгс ×см²), что особенно важно при работе на переувлажнённых, мягких и сыпучих грунтах. Канавокопатель широко применяются в народном хозяйстве при разработке торфяных месторождений, строительстве оросительных и осушительных каналов и при выполнении др. земляных работ.



  Лит.: Машины для строительства и содержания осушительных каналов, М., 1969; Рябов Г. А., Мер И. И., Прудников Г. Т., Мелиоративные и строительные машины, М., 1968.

  С. А. Соломонов.
