Конденсатоотводчик, устройство для автоматического отвода конденсата (см. Конденсация) из паропотребляющих аппаратов и паропроводов. Отвод конденсата без пропуска пара необходим для сокращения расхода пара и предотвращения гидравлических ударов в паропроводах. По принципу работы различают Конденсатоотводчик: поплавковые, сопловые и термостатические. Действие поплавковых Конденсатоотводчик основано на использовании различия плотностей пара и конденсата. В Конденсатоотводчик с поплавком, открытым сверху или снизу, при поступлении пара конденсат вытесняется из поплавка, последний всплывает и при помощи штока закрывает пропускное отверстие. Отвод конденсата из Конденсатоотводчик — периодический. Поплавковые Конденсатоотводчик с герметически закрытым шарообразным поплавком снабжены золотниковым или шиберным затвором. Отвод конденсата производится непрерывно по мере его накопления. Диаметр проходного отверстия в сопловых Конденсатоотводчик рассчитывается на пропуск конденсата. При работе таких Конденсатоотводчик используется различие удельных объёмов конденсата и пара. Отвод конденсата непрерывный. Термостатические Конденсатоотводчик имеют герметически закрытую, пружинящую ёмкость, в которой находится жидкость с относительно высокой упругостью паров (например, толуол). При заполнении Конденсатоотводчик паром, температура которого выше температуры конденсата, ёмкость в результате испарения жидкости деформируется и клапан, перемещаясь, закрывает проходное отверстие. Конденсат из Конденсатоотводчик отводится периодически.

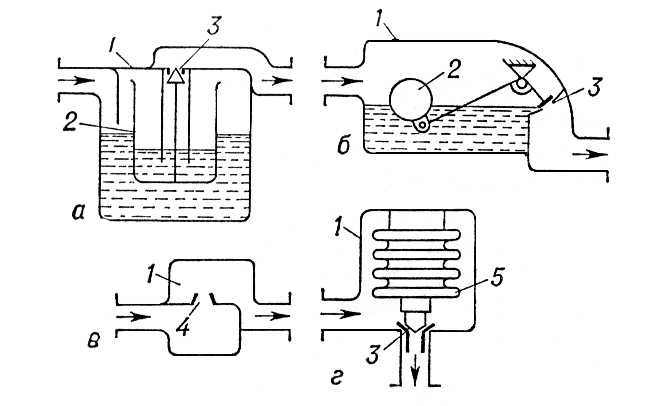

Схемы конденсатоотводчиков: а — с поплавком, открытым сверху; б — с герметически закрытым поплавком; в — сопловой; г — термостатический; 1 — корпус; 2 — поплавок; 3 — клапан; 4 — сопло; 5 — пружинящая ёмкость.



  Лит.: Бакластов А. М., Проектирование, монтаж и эксплуатация теплоиспользующих установок, М., 1970.

  Р. П. Сазонов.
