Нониус, вспомогательная шкала, при помощи которой отсчитывают доли делений основной шкалы измерительного прибора. Прототип современного Нониус предложен французским математиком П. Вернье, поэтому Нониус часто называют верньером. Нониус получил название по имени португальца П. Нуниша (P. Nunes, латинизированное имя Nonius), предложившего для отсчёта долей делений шкалы другой сходный прибор, ныне, однако, не применяемый. Различают линейный (рис. 1, а), угломерный (рис. 1, б), спиральный (рис. 2), трансверсальный (рис. 3) и др. виды Нониус Применение линейного Нониус основано на разнице интервалов деления основной шкалы и Нониус Длина Нониус (целое число его делений) точно укладывается в определённом целом числе делений основной шкалы. При совпадении нулевой отметки Нониус с какой-либо отметкой L основной шкалы результат измерения А соответствует величине, определяемой отметкой L; при несовпадении нулевой отметки Нониус с L значение А = L + ki, где k — число делений Нониус от нулевого до совпадающего со штрихом основной шкалы; i — наименьшая доля деления основной шкалы, которую можно оценить Нониус (обычно i = 0,1; 0,05 или 0,02 мм). Принцип отсчёта по угломерному Нониус, применяемому в ряде оптико-механических приборов, такой же, как и по линейному Нониус; применение Нониус др. типов пояснено рис. 2 и 3.

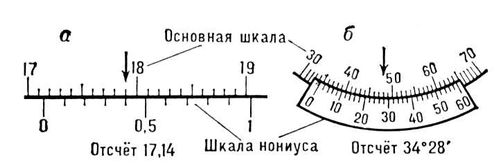

Рис. 1. Линейный (а) и угломерный (б) нониусы.

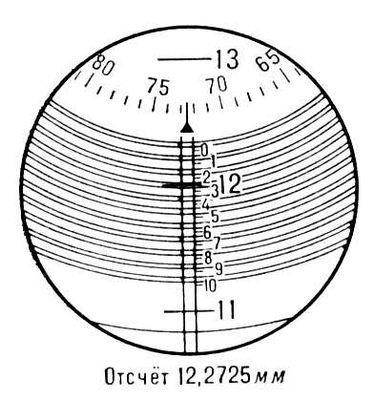

Рис. 2. Спиральный нониус. В поле зрения видны штрихи основной миллиметровой шкалы (11, 12, 13), один из которых находится в зоне десяти делений малой шкалы; часть круговой шкалы из 100 делений и двух эквидистантных архимедовых спиралей. При отсчёте деление миллиметровой шкалы должно находиться строго посередине между двумя рядом идущими спиралями. Отсчёт производится последовательно по всем трём шкалам.

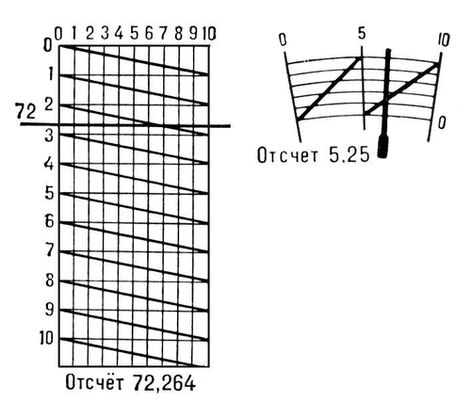

Рис. 3. Трансверсальный нониус: слева — линейный (поперечный масштаб); деление основной шкалы (72) пересекает одну из диагоналей нониуса, отсчёт производится по положению точки пересечения штриха и диагонали; справа — угломерный; принцип отсчёта аналогичен.



  Лит.: Городецкий И. Е., Основы технических измерений в машиностроении, М., 1950.
