Профилометр (от профиль и ...метр), прибор для измерения неровностей поверхности с отсчитыванием результатов измерения на шкале в виде значений одного из параметров, используемых для оценки этих неровностей,— шероховатости поверхности. Первые Профилометр появились почти одновременно с профилографами. В Профилометр сигнал получается от датчика с алмазной иглой, перемещающейся перпендикулярно контролируемой поверхности. После электронного усилителя сигнал интегрируется для выдачи усреднённого параметра, количественно характеризующего поверхностные неровности на определённой длине. Наиболее распространены Профилометр с постоянной трассой интегрирования, равной рабочей длине трассы ощупывания, и отсчётом показаний по шкале после завершения ощупывания. Выпускают также Профилометр со скользящей трассой интегрирования, меньшей длины трассы ощупывания, и отсчётом показаний в процессе перемещения иглы по поверхности. Погрешность показаний Профилометр находится в пределах от ± 10 до ± 25%. Преобразование колебаний алмазной иглы в электрическое напряжение может осуществляться несколькими способами. В СССР выпускается Профилометр (завод «Калибр») с механотронным преобразователем для измерения поверхностных неровностей с указанием среднего арифметического отклонения профиля (Ra) в пределах 0,025—5 мкм с погрешностью ± 16% при длине трассы интегрирования 3,2 мм. Прибором можно измерять внутренние поверхности при диаметре от 6 мм и больше. Совершенствование Профилометр предполагает расширение числа усреднённых вертикальных и горизонтальных показаний, характеризующих состояние поверхностных неровностей, оснащение Профилометр анализаторами, позволяющими оценивать неровности поверхности др. способом — через гармонические составляющие, образующие характеризующую их кривую.

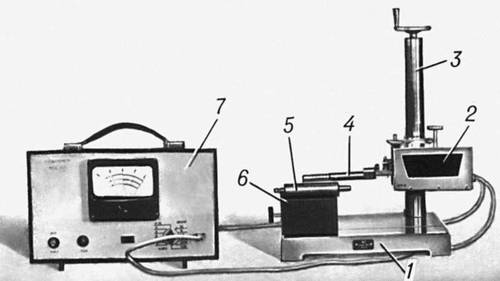

Профилометр (модель 253 завода «Калибр»): 1 — станина; 2 — привод; 3 — стойка; 4 — датчик; 5 — деталь; 6 — измерительный столик; 7 — электронный блок с показывающим устройством.



  Лит. см. при ст. Профилограф.

  Н. Н. Марков.
