Радиационная труба, нагреватель, представляющий собой трубу из жаропрочной стали или корунда, внутри которой сжигают газообразное (иногда жидкое) топливо. Тепло от Радиационная труба к нагреваемым изделиям передаётся излучением от наружной поверхности раскалённой трубы. Радиационная труба устанавливают в печах для термической обработки металлических изделий, которые не должны соприкасаться с продуктами сгорания топлива (нагрев в контролируемой атмосфере или воздухе). Металлическая Радиационная труба применяют для нагрева изделий до 950 °С, корундовые — до 1200 °С. Диаметр Радиационная труба 60—200 мм, длина каждой ветви до 2,5 м. Радиационная труба классифицируют по конструкции. Простейшая прямая Радиационная труба — вертикально или горизонтально установленная труба, на одном конце которой смонтирована горелка, а через другой удаляют продукты сгорания. Более совершенные многоветвевые Радиационная труба с рекуперацией тепла отходящих продуктов сгорания схематично показаны на рисунке.

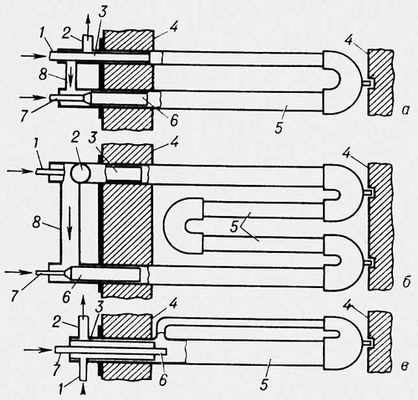

Радиационная труба: а — U-образная; б — W-образная; г — P-образная; 1 — подвод холодного воздуха; 2 — отвод продуктов сгорания; 3 — рекуператор; 4 — стена печи; 5 — ветвь трубы; 6 — горелка; 7 — подвод газа; 8 — патрубок подогретого воздуха.



  Лит.: Справочник конструктора печей прокатного производства, под ред. В. М. Тымчака, т. 1, М., 1970, с. 411—14.
