Расточная головка,

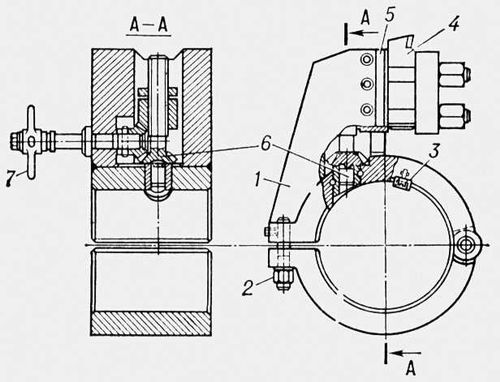

Расточная головка с радиальной подачей резца: 1 — корпус; 2 — закрепительный винт; 3 — шпонка; 4 — резец; 5 — резцедержатель; 6 — коническая зубчатая передача; 7 — звёздочка.

  1) приспособление к расточному станку, в котором можно закрепить один или несколько резцов. Резцы устанавливаются в Расточная головка на требуемый размер обрабатываемого отверстия с помощью микрометрических винтов или получают радиальную подачу (при растачивании). Расточная головка закрепляют хвостовиком в конусе шпинделя станка или надевают на оправку (рис.). Корпус Расточная головка, удерживаемый от проворачивания шпонкой, закрепляется на оправке гайкой. Резцедержатель перемещается по направляющим корпуса. При каждом обороте шпинделя винт, соединённый с конической зубчатой передачей при помощи: звёздочки, наталкивающейся своим зубом на упор (на рис. не показан), поворачивается, осуществляя радиальную подачу.

  2) Переносный узел тяжёлого расточного станка, представляющий собой многошпиндельную коробку. С помощью такой Расточная головка можно одновременно обрабатывать в изделии несколько отверстий с параллельными осями.

  3) Шпиндельный узелалмазно-расточного станка.
