Резец, режущий инструмент, применяемый при обработке изделий на токарных, револьверных, расточных, карусельных, строгальных, долбёжных, зубострогальных и специальных станках. Резец (инструмент) представляет собой стержень, состоящий из головки с режущей частью и державки, которой Резец (инструмент) закрепляется на станке. По форме головки различают Резец (инструмент): прямые, отогнутые, изогнутые, чашечные; по сечению державки — прямоугольные, квадратные, круглые. Конструктивно Резец (инструмент) могут выполняться с приваренной головкой или режущей пластинкой, с припаянной пластинкой, с направленной головкой, с головкой-вставкой, с механическим закреплением пластинки и т. д. По назначению (виду обработки) различают Резец (инструмент): проходные, подрезные, отрезные и прорезные, расточные, резьбонарезные, радиусные, фасонные и др. (рис. 1). В зависимости от характера обработки Резец (инструмент) бывают черновые (обдирочные), чистовые, для тонкого точения, выглаживающие; по направлению подачи — правые и левые. Материал режущей части — инструментальные (в т. ч. быстрорежущие) стали, твёрдые сплавы, минералокерамические материалы, искусственные алмазы, эльбор и др. Форму передней поверхности Резец (инструмент) (см. Геометрия резца) выбирают в зависимости от материала его режущей части, обрабатываемого материала, способа получения обрабатываемой заготовки и характера обработки (см. табл.). Формы передней поверхности резцов

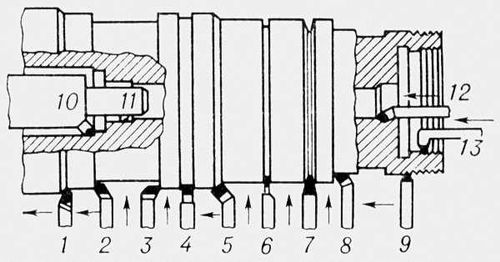

Рис. 1. Токарные резцы: 1 — проходной прямой правый; 2 — проходной упорный правый; 3 — подрезной левый; 4 — подрезной; 5 — проходной отогнутый правый; 6 — отрезной; 7 — фасонный; 8 — подрезной правый; 9 — резьбовой (для наружной резьбы); 10 — расточный упорный (в борштанге); 11 — расточный (в борштанге); 12 — расточный; 13 — расточный для внутренней резьбы. № формы	Наименование	Вид	Область применения
I	Плоская без фаски		Резцы всех типов для обработки чугуна и медных сплавов
II	Плоская с фаской		Резцы всех типов для обработки стали; f = 0 , 2—0 , 3 мм при чистовой обработке; f = 0,8—1,0 мм при черновой обработке, g = 0° для резцов из быстрорежущей стали, g = (— 5) — (—10) °— из твёрдого сплава
III	Paдиусная с фаской		Peзцы всех типов для обработки стали: R = 3—18 мм — для быстрорежущей стали: R = 2—6 мм — для твёрдого сплава: f и gj— аналогичны форме II
IV	Плоская отрицательная		Резцы с пластинками твёрдого сплава при черновом точении стали с временным сопротивлением sвр³ 1000 Мн/м2(100 кгс/мм2), стального литья с коркой, при точении с ударами
V	Плоская с фаской и опущенной вершиной		Черновое точение стали с крупной стружкой и подачами ³ 1,5 мм/об; gj=(—10) — (-15)°



— радиусная с фаской. Область применения: резцы всех типов для обработки стали; R = 3—18 мм — для быстрорежущей стали; R = 2—6 мм — для твёрдого сплава; f и g_j— аналогичны форме II. Резец (инструмент)." alt="Формы передней поверхности резцов: III — радиусная с фаской. Область применения: резцы всех типов для обработки стали; R = 3—18 мм — для быстрорежущей стали; R = 2—6 мм — для твёрдого сплава; f и g_j— аналогичны форме II."

Формы передней поверхности резцов: III — радиусная с фаской. Область применения: резцы всех типов для обработки стали; R = 3—18 мм — для быстрорежущей стали; R = 2—6 мм — для твёрдого сплава; f и g_j— аналогичны форме II.

  Геометрические параметры режущей части влияют на основные факторы процесса резания: трение между поверхностями Резец (инструмент) и заготовки, форму и направление схода стружки, деформацию поверхностного слоя, стойкость Резец (инструмент), силы резания, интенсивность и величину изнашивания Резец (инструмент), шероховатость обработанной поверхности и др.

Формы передней поверхности резцов: 1 — плоская без фаски; 2 — плоская с фаской; 3 — радиусная с фаской; 4 — плоская отрицательная; 5 — плоская с фаской и опущенной вершиной.

  В зависимости от конкретных условий обработки (обрабатываемого материала, режима резания, типа Резец (инструмент), жёсткости системы станок — приспособление — инструмент — деталь, характера обработки, способа получения обрабатываемой заготовки и др.) экспериментально найдены оптимальные параметры геомерии режущей части Резец (инструмент) (рис. 2—5): g = [(—10)—25]°; a = (6 + 12)°; j = (10 + 90)°; j₁ = (0—20)°; l = [(—4)—15]°.

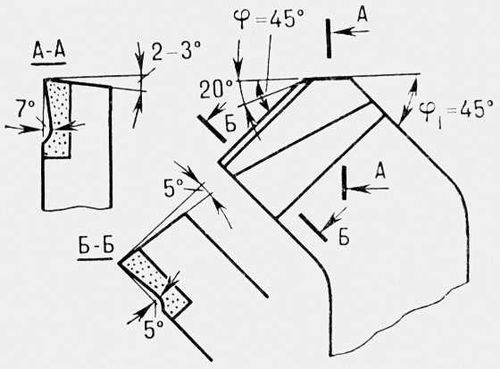

Рис. 2. Резец с зачищающей режущей кромкой: 1 — главная режущая кромка; 2 — переходная режущая кромка; 3 — зачищающая кромка.

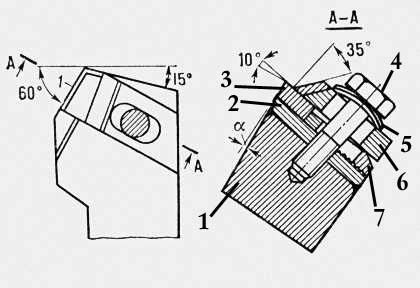

Рис. 3. Резец конструкции ЦНИИТМаш с механическим закреплением пластинки: 1 — державка; 2 — подкладка; 3 — пластина; 4 — болт; 5 — шайба; 6 — прижим; 7 — передвижной упор.

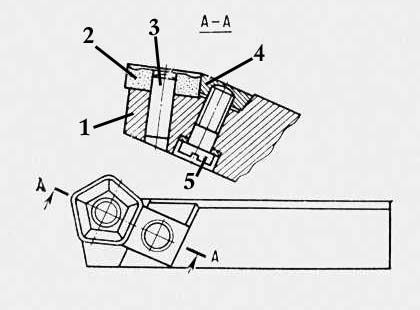

Рис. 4. Резец с многогранной неперетачиваемой твердосплавной пластинкой: 1 — державка; 2 — пластинка; 3 — штифт; 4 — клин; 5 — винт.

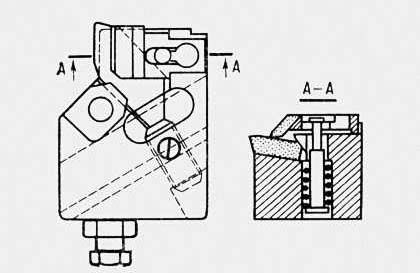

Рис. 5. Резец конструкции ВНИИ с твердосплавной пластинкой.

  При обработке изделий Резец (инструмент) с увеличенным радиусом при вершине r уменьшается шероховатость поверхности, но возрастают силы отжатия Резец (инструмент) от обрабатываемого изделия и увеличивается его прогиб, а также повышаются вибрации. Поэтому принимают r = 1 мм; для упрощения заточки твердосплавного Резец (инструмент) вместо закругления вершины делают переходную режущую кромку длина 1—2 мм с j₀ = j/2. Для Резец (инструмент) с минералокерамическими пластинками рекомендуется: g = [(—5)—(—10)]°; a = (8—10)°; j = (75—90)° (для нежёстких деталей) и j = (10—30)° (для особо жёстких деталей).

— плоская с фаской. Область применения: резцы всех типов для обработки стали; f = 0,2—0,3 мм при чистовой обработке; f = 0,8—1,0 мм при черновой обработке, g =0° для резцов из быстрорежущей стали, g =(—5) — (—10)° — из твёрдого сплава. Резец (инструмент)." alt="Формы передней поверхности резцов: II — плоская с фаской. Область применения: резцы всех типов для обработки стали; f = 0,2—0,3 мм при чистовой обработке; f = 0,8—1,0 мм при черновой обработке, g =0° для резцов из быстрорежущей стали, g =(—5) — (—10)° — из твёрдого сплава."

Формы передней поверхности резцов: II — плоская с фаской. Область применения: резцы всех типов для обработки стали; f = 0,2—0,3 мм при чистовой обработке; f = 0,8—1,0 мм при черновой обработке, g =0° для резцов из быстрорежущей стали, g =(—5) — (—10)° — из твёрдого сплава.

  От свойств инструментального материала, конструкции Резец (инструмент) и геометрии их режущей части в значительной степени зависит эффективность процесса обработки металлов резанием — наиболее трудоёмкой части технологического процесса производства. Эта проблема тесно связана с обработкой новых труднообрабатываемых материалов, повышением требований к точности изготовления и качеству поверхностей, предварительной настройкой на размер и быстрой сменой инструмента без подналадки. Для обработки нержавеющих и жаропрочных сталей и сплавов Всесоюзным научно-исследовательским институтом твёрдых сплавов (ВНИИТС) разработаны особо мелкозернистые твёрдые сплавы ВК6-ОМ, ВК10-ОМ, ВК15-ОМ, для чистовой и получистовой скоростной обработки легированных, модифицированных и ковких чугунов — твёрдый сплав ТТ8К16, а для прерывистых работ с ударами — твёрдый сплав ТТ20К9. Находят применение многогранные неперетачиваемые твердосплавные пластинки с износостойким покрытием — карбидом титана, который наносится тонким слоем (до 5 мкм) методом осаждения из газовой фазы. Всесоюзным научно-исследовательским инструментальным институтом (ВНИИ) разработан ряд конструкций Резец (инструмент) с многогранными режущими вставками и стружколомающими канавками. Широко применяются Резец (инструмент) с механическим закреплением пластин, Резец (инструмент) со вставками из композиционных материалов, поликристаллических алмазов и т. п. См. также Металлорежущий инструмент,Дереворежущий инструмент.

Формы передней поверхности резцов: V — плоская с фаской и опущенной вершиной. Область применения: черновое точение стали с крупной стружкой и подачами ≥ 1,5 мм/об; g_j = (—10) — (—15)°.



  Лит.: Грановский Г. И., Металлорежущий инструмент. Конструкция и эксплуатация, 2 изд., М., 1954; Семенченко И. И., Матюшин В. М., Сахаров Г. Н., Проектирование металлорежущих инструментов, М., 1963; Режущий инструмент. Резцы, М., 1965; Резание конструкционных материалов, режущие инструменты и станки, под ред. В. А. Кривоухова, М., 1967; Аршинов В. А., Алексеев Г. А., Резание металлов и режущий инструмент, 2 изд., М., 1967; Пути совершенствования металлорежущего инструмента. Обзор, М., 1972; Бобров В. Ф., Иерусалимский Д. Е., Резание металлов самовращающимися резцами, М., 1972; Гладилин А. Н., Малевский Н. П., Справочник молодого инструментальщика по режущему инструменту, 3 изд., М., 1973; Резание конструкционных материалов, режущие инструменты и станки, 2 изд., М., 1974.

Формы передней поверхности резцов: IV —  плоская отрицательная. Область применения: резцы с пластинками твёрдого сплава при черновом точении стали с временным сопротивлением σ_вр≥ 1000 Мн/м² (100 кгс/мм² ),стального литья с коркой при точении с ударами.

  Д. Л. Юдин.
