Регистр ЦВМ, часть памяти вычислительной машины обычно ёмкостью в одно машинное слово, предназначенная для запоминания (а иногда также и для преобразования) кодов. В каждой ЦВМ имеются наборы Регистр (в вычислит. технике) различного назначения, например Регистр (в вычислит. технике) центрального устройства управления (РУУ), Регистр (в вычислит. технике) арифметического устройства (РАУ); свои Регистр (в вычислит. технике) числа и Регистр (в вычислит. технике) адреса имеются практически во всех запоминающих устройствах, где они выполняют функции промежуточных накопителей, обеспечивающих нужную временную диаграмму работы памяти машины. В ЦВМ третьего поколения управление разнообразными устройствами ввода и вывода информации осуществляется специальным устройством управления, которое принято называть каналом, а его Регистр (в вычислит. технике) — Регистр (в вычислит. технике) канала.

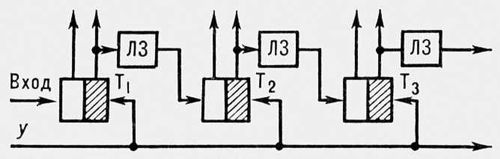

Блок-схема регистра сдвига: Т — триггер; ЛЗ — линия задержки; у — сдвигающий сигнал.

  К РУУ относятся: Регистр (в вычислит. технике) счётчика адресов команд (РСчА), в котором адрес текущей команды преобразуется в адрес следующей команды, Регистр (в вычислит. технике) команд (РК), куда поступает команда из оперативной памяти в соответствии с адресом в РСчА, и, кроме того, Регистр (в вычислит. технике), предназначенные для аппаратного изменения команд (см. Команд модификация). Наиболее распространена схема модификации адреса команды при помощи индексных Регистр (в вычислит. технике) (ИР), при этом признаки модификации хранятся в Регистр (в вычислит. технике) признаков (РП). Обычно операция модификации заключается в том, что код адреса команды складывается (вычитается) с кодом соответствующего ИР, а результат затем заносится на Регистр (в вычислит. технике) исполнительного адреса (РИА), по которому из оперативной памяти выбирается новый операнд (см. Операция). Арифметические операции выполняются в Регистр (в вычислит. технике) сумматора (РС), в Регистр (в вычислит. технике) множимого — делителя (РМД), в Регистр (в вычислит. технике) множителя — частного (РМЧ); логические операции обычно производятся в РС.

  Канал выполняет специфические операции, связанные с подготовкой информации, вводом её из периферийного устройства в оперативную память и выводом на печатающее устройство. Канал имеет свою собственную программу, состоящую из последовательности т. н. управляющих слов (УС), которая перерабатывается в специальные Регистр (в вычислит. технике) (РУС). Для работы канала в команд систему ЦВМ вводится специальный набор команд. Команды пуска канала поступают из центрального процессора на группу Регистр (в вычислит. технике) команды ввода — вывода; код операции команды (ОК) передаётся в РОК; код номера периферийного устройства (НПУ) хранится в РНПУ.

  Число Регистр (в вычислит. технике) в ЦВМ, их разрядность и конструктивные особенности зависят от общей структуры ЦВМ, системы команд, функционального назначения Регистр (в вычислит. технике) и элементной базы ЦВМ. Существует множество различных схем Регистр (в вычислит. технике) с использованием реле, ферритовых сердечников (колец), феррит-транзисторных ячеек, интегральных схем и т. п. В общем случае Регистр (в вычислит. технике) ЦВМ представляет собой цепочку из однотипных двухпозиционных запоминающих элементов, обычно триггеров, для записи и хранения одного двоичного разряда.

  Число таких элементов в Регистр (в вычислит. технике) (его разрядность), как правило, соответствует длине машинного слова или числу разрядов в команде ЦВМ. На рис. в качестве примера показана блок-схема простейшего трёхразрядного сдвигающего Регистр (в вычислит. технике) на триггерах (Т). Входной сигнал поступает на T₁ и, если, допустим, он имеет значение «1», то T₁ устанавливается в положение «1». Для сдвига кода вправо на все триггеры (разряды) одновременно подаётся сдвигающий управляющий сигнал у. Те триггеры, которые были в состоянии «1», переходят в состояние «0», при этом с выходов триггеров в линии задержки поступают сигналы, которые переводят следующие за ними триггеры в состояние «1», и, т.о., все «1», записанные в Регистр (в вычислит. технике), перемещаются (сдвигаются) вправо на один разряд. Работа Регистр (в вычислит. технике) оценивается главным образом быстродействием — временем переключения его запоминающих элементов.



  Лит.: Ричардс Регистр (в вычислит. технике) К., Элементы и схемы цифровых вычислительных машин, пер. с англ., М., 1961; Каган Б. М., Каневский М. М., Цифровые вычислительные машины и системы 2 изд М., 1973.

  Л. Н. Столяров.
