Релейная характеристика,характеристика кусочно-линейного вида, соответствующая преобразованию в техническом устройстве (системе) непрерывной входной величины х в дискретные значения выходной величины y_n, где n — число возможных её значений (уровней), обычно равное 2 или 3. На рис. приведены Релейная характеристика основных типов: Релейная характеристика идеальных (а, б) и реальных (в, г) двухпозиционных (n = 2) и трёхпозиционных (n = 3) релейных элементов. У Релейная характеристика типов в, г имеется зона гистерезиса (неоднозначности): при изменении х в областях x₁£x £x₂ (рис., в) или x₁£x £x₂, x₃£x £x₄ (рис., г) ход зависимости y(x) определяется не только величиной, но и направлением изменения х. Значение х, при котором у скачком переходит от одного значения к другому, называется порогом срабатывания. Релейная характеристика типа в имеют, например, простейшие двухпозиционные электромагнитные реле, а Релейная характеристика типа г — трёхпозиционные поляризованные реле. Элементы с Релейная характеристика широко используются при квантовании сигналов по уровню и в релейных системах автоматического управления.

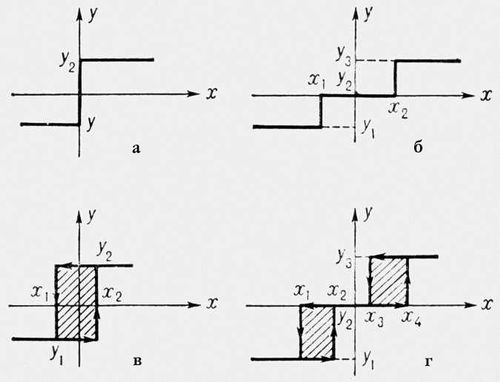

Релейные характеристики двухпозиционных (а, в) и трехпозиционных (б, г) релейных элементов.



  Лит. см. при ст. Релейный элемент.

  А. В. Кочеров.
